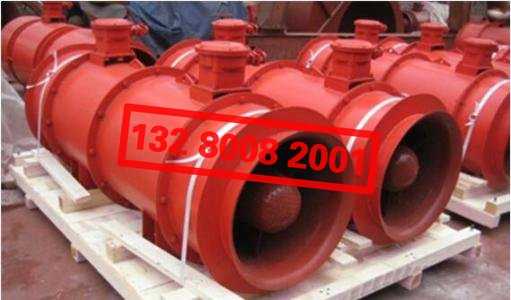

SDA(SD)系列低噪声隧道轴流风机说明书

SDA(SD)系列隧道风机

1.隧道风机用途
SDA系列低噪声隧道轴流通风机亦是动叶可调式单级叶轮旋转，由一台配有进口瑞典轴承的专用电动机直接驱动单级叶轮。
隧道轴流风机广泛用于铁路隧道，公路隧道水利建设工程、矿山、电站及地下其他工程施工场合进行换气的理想通风动力设备。
随着隧道挖进深度的增加，通过调节叶片安装角度得到不同的风机性能，逐渐增大流量压力，从而降低风机运行费用。风机允许反风运转，但须叶轮完全静止后起动反风运转。
输送介质为空气，含尘量<150mg/3，工作温度-20～40℃，相对湿度<50%。
对于防爆要求工程施工场合，通风机按防爆技术条件要求设计制造，防爆标准dI。
该系列风机工程适应范围宽，使用寿命长，是隧道、矿山及相关工程领域内通风设备的理想换代产品。
2、隧道风机结构组成
隧道轴流通风机由三段组成：进口消声器(集风器、整流器、守流器、消声器)；风机段(机壳部、叶轮部、电动机)；出口消声段(整流器、导流器、消声器)。
1)叶轮部：由叶片和轮毂，其中轮毂采用ZG230～450铸钢加工而成，叶片采用ZL104铝硅合金精密铸造经加工而成，可调机翼型叶片，叶片根部和尾部，在设计、工艺、铸造、加工均作了足够的加强，其安装角度根据不同性能参数要求可调节，调节方式为停机后，叶轮处于静止状态，逐个调节叶片。叶轮经过严格的静、动平衡校正，超转速试验运转平稳可靠。
2)机壳部：由普通钢板焊接而成，内筒上配置交焊接静止后导流叶片，并经消除焊接应力处理。
3)消声器：根据该系列风机声音频谱特性，采用镀锌钢板、穿孔板、吸声材料、卷流板、导流器而设计，并有效地控制了气流流动动力噪声和辐射声。

单级单速SDA-A型低噪声隧道轴流通风机性能参数表

型号	叶轮直径 mm	流量 m3/h	全压 Pa	转速 r/min	配用电动机功率 KW	A声级 dB	重量 kg
SDA50A-T7	500	15000	1200	2920	7.5	77	292
SDA56A-T11	560	18000	1500	2930	11	79	392
SDA63A-T22	630	28800	2000	2930	22	83	597
SDA71A-T30	710	36000	2200	2950	30	86	805
SDA100A-F45	1000	57600	2100	1480	45	86	1350
SDA110A-F55	1100	72000	2000	1480	55	88	1670
SDA110A-F75	1100	90000	2200	1480	75	90	1790
SDA125A-F90	1250	108000	2200	1480	90	92	2230
SDA125A-110	1250	142000	2100	1480	110	91	2320

单级双速SDA-A型低噪声隧道轴流通风机性能参数表

型号	叶轮直径 mm	流量 m3/h	全压 Pa	转速 r/min	配用电动机功率 KW	A声级 dB	重量 kg
SDA100AD-FS45	1000	57600	2100	1480	47	86	1490
		37800	900	970	16	75
SDA110AD-FS55	1100	72000	2000	1480	55	88	2150
		47000	860	970	18.5	77
SDA110AD-FS75	1100	90000	2200	1480	84	90	2280
		58900	945	970	28	81
SDA125AD-FS90	1250	108000	2200	1480	95	91	2420
		70800	945	970	32	80
