旋片真空泵·旋片式真空泵说明书

旋片真空泵·旋片式真空泵|2xz2型旋片式真空泵


发布时间:2018-01-12 07:36:57人气:484
旋片真空泵·旋片式真空泵是获得低、中真空泵的主要泵种之一。
分类
旋片真空泵可分为油封泵干式泵
根据所要求的真空度,可采用单级泵双级泵,其中以双级泵应用更为普遍。
结构
旋片式真空泵主要由泵体(静子)和转子组成。
在转子槽中装有两块以上的旋片,有些泵旋片间还装有弹簧。
转子偏心地装在泵腔内,其外缘与泵腔顶部表面的间隙为2~3微米。
转子旋转时,在离心力等作用下,旋片沿槽作往复滑动并与泵腔内壁始终保持接触,将泵腔分成两个或几个可变容积的工作室。
转子顺时针方向旋转时,与吸气口相通的吸气腔容积由零逐渐增大,腔内气体压力降低,被抽气体便从吸气口源源不断地吸入。
同时,与排气口相通的排气腔容积由大变小,吸入腔内的气体被压缩,待气体压力高于大气压力时,推开排气阀排出大气。
转子连续转动,泵便不断抽气。
工作原理
旋片泵的工作原理:旋片泵主要由定子、转子、旋片、定盖、弹簧等零件组成。其结构是利用偏心地装在定子腔内的转子(转子的外圆与定子的内表面相切两者之间的间隙非常小)和转子槽内滑动的借助弹簧张力和离心力紧贴在定子内壁的两块旋片,当转子旋转时,始终沿定子的内壁滑动。
两个旋片把转子、定子内腔和定盖所围成的月牙型空间分隔成A、B、C三个部分,当转子按图示方向旋转时,与吸气口相通的空间A的容积不断地增大,A空间的压强不断的降低,当A空间内的压强低于被抽容器内的压强,根据气体压强平衡的原理,被抽的气体不断地被抽进吸气腔A,此时正处于吸气过程。B腔的空间的容积正逐渐减小,压力不断地增大,此时正处于压缩过程。而与排气口相通的空间C的容积进一步地减小,C空间的压强进一步的升高,当气体的压强大于排气压强时,被压缩的气体推开排气阀,被抽的气体不断地穿过油箱内的油层而排至大气中,在泵的连续运转过程中,不断地进行着吸气、压缩、排气过程,从而达到连续抽气的目的。
排气阀浸在油里以防止大气流入泵中,油通过泵体上的间隙、油孔及排气阀进入泵腔,使泵腔内所有运动的表面被油覆盖,形成了吸气腔与排气腔的密封,同时油还充满了一切有害空间,以消除它们对极限真空的影响。

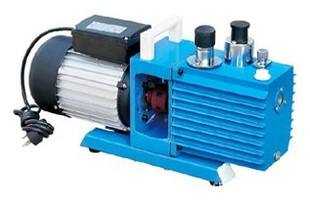

2XZ型旋片真空泵
工作原理
2XZ型旋片式真空泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵的腔内偏心地安装一个转子,转子外圆与泵腔内表面相切(二者有很小的间隙),转子槽内装有带弹簧的二个旋片,将定子分隔成两个工作腔(高、低级工作腔),旋转时,2XZ型旋片真空泵靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触,转子旋转带动旋片沿泵腔内壁滑动,使得高级工作腔容积周期性扩大而吸气,低级工作腔容积周期性缩小而压缩气体,借助气体和油的压力推开排气阀排气,从而获得真空。当吸入压力较高时(例如从大气压开始吸气),气体在高级腔被压缩,压力急增,则被压缩的气体的一部分直接从辅助排气阀排出,另一部分气体经压缩后通过中壁内的级间通道进入低级腔,再次压缩后从低级排气阀排出,此时高低级腔同时排气;当吸入压强较低时(例如泵工作一段时间之后),气体由吸气口进入高级腔,气体在高级腔内压缩所产生的压力不足以推开辅助排气阀而直接通过级间通道进入低级工作腔,再次压缩后从低级排气阀排出,
基本参数
抽气速率: 0.15~30L/S (升/秒)
极限压强: ≤6*10-2Pa (帕)
极限真空: ≤1.3Pa (帕)
气体类型: 常温无其它混合物的清洁干燥空气,不许有含其它粉尘及水分的空气。
工作要求: 进口压强在大于6500Pa时连续工作时间,不得超过3分钟以免喷油引起泵损。
工作要求: 进口压强在小于1330pa的条件下,允许长时期连续工作。
环境温度: 真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。

使用方法
1、使用前,应仔细阅读产品使用说明书,开箱后应检查装运质量。收好备品备件和技术文件,拆除排气品防护件。按要求安装,接线,试转向。水泠泵接水。
2、为防止因返油与反转而喷油,应先开启泵口,按规定转向把泵内存油用手盘到油箱中。同时查看油位,应在油标中心以上,但不要满油标,多了要放出。
3、判断转向的辅助方法。把护套倒放在泵口上,如开泵后被吸住,是正向,被吹落,是反向。声音正常是正向,声音异常是反向。
4、如在泵口配装带充气电磁阀,一般应横装,并与泵同时动作。
5、相对湿度较高或被抽气体中含水汽等可凝性蒸汽时,应使用气镇阀。
6、按说明书推荐选用真空泵油。注意酯类真空泵油不可与矿物油型真空泵油和其他油类混用,必须严格清洗后才能换入酯类真空泵油。
7、检查泵的极限压力以压缩式水银真空计为准。全压力计应注意做好计与规管的配对校准和备用比对规管。建议在规管与被测泵之间装一球阀。不测时关阀,可延长规管使用时间。
8、清洗。不宜浸洗,以免洗液进入拼接转子内部,不易排出。
9、拆装。要按照使用说明书推荐和规定有序进行,记好位置,合理摆放,以免错装。

故障维修
1、首先要了解泵的类型、特点、现在状况。了解使用要求,确定修理目标。在进行维修之前,准备好检测手段。
2、判断故障,确诊故障。判断准,可省事。确诊要验证。
3、排除故障,先简后繁,先易后难。无须拆卸的不拆。以减少由于缺少专用工具和操作不当引起新的损伤,减少位置变化和跑合运转时间。一般的说,拼接式转子是不可拆卸的,否则形位公差就不保,转子就报废了。
4、有毒有害,有腐蚀性的泵,应请用户先行清洗,关告知必要的防护措施,以保障维修人员的健康。
