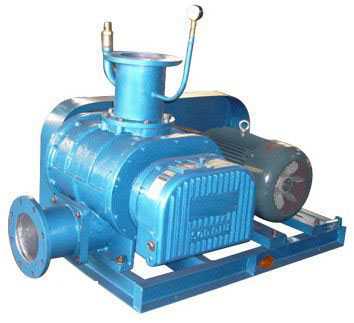

罗茨真空泵·罗茨泵说明书

罗茨真空泵（简称：罗茨泵）是指泵内装有两个相反方向同步旋转的叶形转子，转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵。
应用领域
罗茨真空泵在石油、化工、塑料、农药、汽轮机转子动平衡、航空航天空间模拟等装置上得到了长期运行的考验，所以应该在国内大力推广和应用。同时也广泛用于石油、化工、冶金、纺织等工业。真空泵配件作为真空泵消音器，用于真空泵的噪声治理。
结构特点
(1)在较宽的压力范围内有较大的抽速；
(2)转子具有良好的几何对称性，故振动小，运转平稳。转子间及转子和壳体间均有间隙，不用润滑，摩擦损失小，可大大降低驱动功率，从而可实现较高转速；
(3)泵腔内无需用油密封和润滑，可减少油蒸气对真空系统的污染；
(4)泵腔内无压缩，无排气阀。结构简单、紧凑，对被抽气体中的灰尘和水蒸汽不敏感；
(5)压缩比较低，对氢气抽气效果差；
(6)转子表面为形状较为复杂的曲线柱面，加工和检查比较困难。罗茨真空泵近几年在国内外得到较快的发展。在冶炼、石油化工、电工、电子等行业得到了广泛的应用。
性能特点
罗茨真空泵的特点是：启动快，耗功少，运转维护费用低，抽速大、效率高，对被抽气体中所含的少量水蒸汽和灰尘不敏感，在100～1帕压力范围内有较大抽气速率，能迅速排除突然放出的气体。这个压力范围恰好处于油封式机械真空泵与扩散泵之间。因此，它常被串联在扩散泵与油封式机械真空泵之间，用来提高中间压力范围的抽气量。这时它又称为机械增压泵。
罗茨真空泵广泛用于真空冶金中的冶炼、脱气、轧制，以及化工、食品、医药工业中的真空蒸馏、真空浓缩和真空干燥等方面。真空泵配件为用于真空泵噪声治理的，真空泵消音器。
工作原理
罗茨泵(roots-type pump) 是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。
靠泵腔内一对叶形转子同步、反向旋转的推压作用来移动气体而实现抽气的真空泵。
罗茨真空泵是指具有一对同步高速旋转的鞋底形转子的机械真空泵，此泵不可以单独抽气，前级需配油封、水环等可直排大气。
它的结构和工作原理与罗茨鼓风机相似，工作时其吸气口与被抽真空容器或真空系统主抽泵相接。这种真空泵的转子与转子之间、转子与泵壳之间互不接触，间隙一般为0.1～0.8毫米；不需要用油润滑。转子型线有圆弧线、渐开线和摆线等。渐开线转子泵的容积利用率高，加工精度易于保证，故转子型线多用渐开线型。罗茨真空泵的转速可高达3450～4100转/分;抽气速率为30～10000升/秒（1升=10-3米3）；极限真空：单级为6.5×10^2帕，双级为1×10^3帕。
罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。为了提高泵的极限真空度，可将罗茨泵串联使用。罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。
保养方法
（一）、罗茨真空泵定期检查：
1、每日检查：
a）油位检查：油量过多，使温度升高，油量过少，造成润滑不良。
b）温度检查：用温度计检查泵各部位温度。
c）电动机负荷检查：用功率表或电流，电压表测量电动机负荷。
2、罗茨真空泵每月检查：
联轴器及垫片是否损坏和松动。
3、罗茨真空泵每3个月检查：
齿轮箱内润滑油是否变质。
4、罗茨真空泵每6个月检查：
a）前盖轴承箱内润滑油是否变质。
b）活塞环及活塞环衬套是否磨损。
c）齿轮微量程度的磨损对转子正常运转是否产生影响，是否需要调整。
（二）、罗茨真空泵拆装：
增压泵进行拆卸和重新装配时，须根据以下注意事项进行：
1、罗茨真空泵未拆卸前，先测量并记录转子各部分间隙。
2、尽量避免用重锤敲打，拆下的零件不得碰伤，妥善保管好。
3、将需要更换的零部件的更换原因及使用情况详细记录下来。
4、罗茨真空泵重新装配前须把各零部件清洁干净，毛刺修光。
5、无密封垫衬或密封圈的静密封面用“106”有机硅橡胶涂料。用干净密封的橡胶密封件，需涂上真空考克脂。带溢流阀真空泵溢流阀上的密封圈及平面上不得涂任柯油脂。
6、根据间隙一览表调整转子各部分间隙。
7、全部装好后须进行检漏。
8、重装后须进行试运转和必要的性能测试，待正常后才能安装使用。
注：罗茨真空泵标准号：Q3204AVT002
罗茨真空泵的拆装程序如下：
1、放出润滑油及冷却水；
2、拆卸联轴器和电机；
3、拆卸旁通管路和旁通阀；
4、拆轴承；
5、拆卸前后端盖及密封装置；
6、拆转动齿轮；
7、拆转子。
罗茨真空泵拆装时的注意事项如下：
1、安装底座时必须认真调整水平，否则将影响转子与泵体两端的间隙；
2、拆装零部件不能用铁锤敲打；
3、拆装时注意密封面，不得有任何划痕和碰伤；
4、平面密封使用室温硫化橡胶时，要涂布均匀，不能过薄也不能太厚；
5、转子装后应认真调整间隙，按规定间隙调整，发现超出规定时应取出重新修理，但修理后必须进行动平衡调试，动平衡合格后再重新组装。
