2X型双级旋片式真空泵说明书

2X型双级旋片式真空泵|2X旋片真空泵|旋片式真空泵厂家


发布时间:2016-12-13 05:54:02人气:632
一、2X型双级旋片式真空泵概述:
       2X系列真空泵为双级结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空容器或真空设备连接,在运转时容器内的气体将大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出,这样真空设备可获得一定的真空。该泵的技术参数6×10-2pa。根据用户使用情况,可配备真空增压泵,将该泵做为前级泵,由于增压泵的抽气力加强,前级泵连续抽除,能使你的设备获得更高的真空。
       2X型旋片真空泵系双级油封机械真空泵,该泵是用于对密封容器抽除气体获得真空的基本设备。其工作原理与一般容积式泵相同,它是由一个与传动轴同芯安装而在泵体内处于偏心位置的转子组成,转子上有二个径向滑动叶片。当转子旋转的时候,这二个叶片一方面受离心力的作用,另一方面受着弹簧力的作用,使它能紧密地保持与泵体内壁相接触。将泵体分隔成二个工作室,叶片一边容积不断扩大,气体不断膨胀吸入气体,而另一边容积不断缩小,气体不断压缩排出气体,从而达到抽气的目的,这种操作每转重复二次。

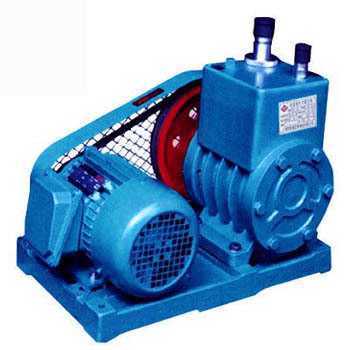

2X型双级旋片式真空泵

二、2X型双级旋片式真空泵适用范围
2X型双级旋片式真空泵适用于电子、制冷、电光源、化工、医疗、瓶胆、包装、脱水、干燥等行业。
1、2X型真空泵是抽除气体的基本设备之一。它可单独使用,也可与增压泵,扩散泵,分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼、化工、轻工、石油、医疗、制药、印染、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业。
2、泵在环境温度5℃~40℃范围内,进气口压强小于1.3×10(3)帕的条件下,允许长期运转。被抽气体相对温度大于90%时,应开气镇阀。
3、泵进气口连续敞通大气运转不得超过3分钟
4、泵不适用于抽除对金属有腐蚀的,对泵油起化学反应的,含有颗粒尘埃的气体,以及含氧过高的有爆炸性的、有毒的气体。

三、2X型双级旋片式真空泵特点:
       1、抽速快,体积小,重量轻,噪声低,维修方便,极限真空度高等优点。按国际限真空均为6×10-2Pa(即5×10-4Torr,注:Torr=133.32Pa)。
       2、有可靠的防尘装置。其他旋片泵,当杂物通过防尘装置后,即可接进入泵腔内。而我司生产的真空泵当杂物通过防尘装置,只能流落在防尘装置的外部周围。这样就确保了泵的正常运转,彻底解决了杂物进入泵腔内咬死的现象。
       3、设有一个放气阀带进油孔的复合螺钉,我国多年生产的双级旋片泵,进油孔均设计在油箱内部的低级排气阀座上。当油孔堵塞时,需放掉油,拆下油箱,才能疏通油孔。而我司生产的真空泵只要旋出复合螺钉,即可疏通油孔,亦可排出杂物及水蒸气。即快又省力,大大提高了泵的工作效率。

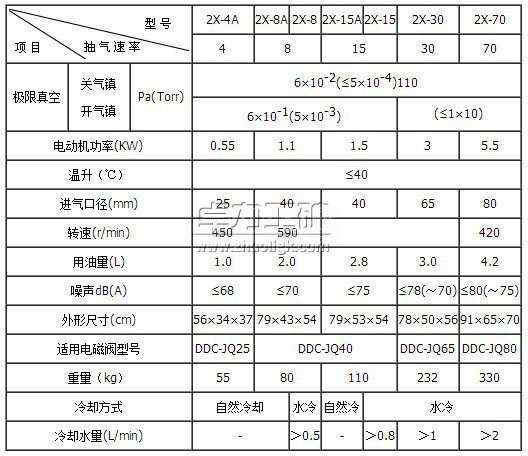

四、2X型双级旋片式真空泵技术参数表
型号:
2X-1、2X-2、2X-4、2X-8、2X-15、2X-30、2X-70

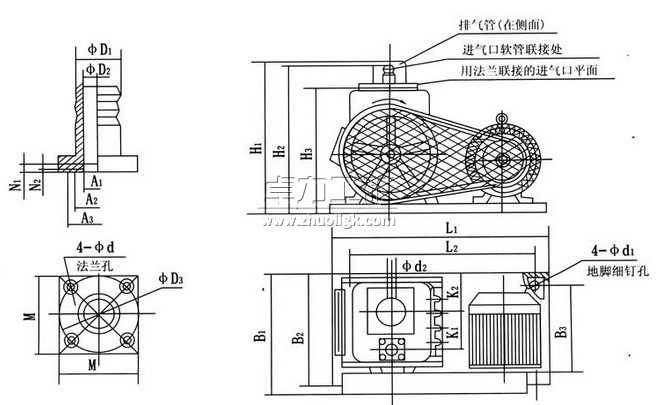

五、2X型双级旋片式真空泵安装尺寸图
2X型双级旋片式真空泵


代号型号 φD1 φD2 φD3 Al A2 A3 N1 N2 M φd H1 H2 H3 L1 L2 L3 B1 B2 B3 K1 K2 φdl φd2
2X-1 27 20 50 23 30 34 3 3 48 5.5 270 265 230 435 352 135 250 215 157 60

11 20
2X-2 30 25



45 3 3 55 6 270 260

400 380

260 260 200


10 25
2X-4 32 28 55 31 35 45 4 3 55 6.5 340 327 267 520 480 119 300 260 200 82 105 11 25
2X-8 41 34 64 38 42.5 52.5 4 3 64 7 360 380 302 560 520 130 328 280 210 88 112 11 32
2X-15 56.5 36 105 54 70 80 5 3 100 11 540 511 340 772 736 170 542 492 364 120 80 14

2X-30 85 65 105 75 85 93 5 3 100 9 560 550 463 780 730 185 500 390 340 140 136 16

2X-70

80 125 96 105 113 6 3 130 9 692 680 556 908 848 210 650 530 470 176 144 20 G3
