GZG电机振动给料机说明书

GZG、GZGF自同步惯性振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等各行业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

GZG振动给料机主要技术参数

GZG敞口型振动给料机：



项目 技术 参数 型号	槽型尺寸 长×宽×高 mm	生产率t/h		最大给 料粒度 mm	振动 次数 次/分	双振幅 mm	振动器 型号	额定 电压 V	额定 电流 A	电源 频率 Hz	功率 kW	整机 重量 kg
		水平	-10?
GZG403	400×1000×200	30	40	100	1450	4	ZG405	380	2×0.73	50	2×0.25	198
GZG503	500×1000×200	60	85	150		4	ZG405		2×0.73		2×0.25	208
GZG633	630×1250×250	110	150	200		4	ZG410		2×1.53		2×0.55	395
GZG703＃	700×1029×250	120	170	200		4	ZG410		2×1.53		2×0.55	389
GZG803	800×1500×250	160	230	250		4	ZG415		2×1.95		2×0.75	563
GZG903＃	900×1483×250	180	250	250		4	ZG415		2×1.95		2×0.75	613
GZG1003	1000×1750×250	270	380	300		4	ZG420		2×2.71		2×1.1	791
GZG1103＃	1100×1673×250	300	420	300		4	ZG420		2×2.71		2×1.1	854
GZG1253	1250×2000×315	460	650	350		4	ZG432		2×3.51		2×1.5	1099
GZG1303＃	1300×2040×300	480	670	350		4	ZG432		2×3.51		2×1.5	1117
GZG1503＃	1500×2250×300	720	1000	500		3.5	ZG440		2×5.19		2×2.2	1477
GZG1603	1600×2500×315	770	1100	500		4	ZG450		2×6.82		2×3.0	1555
GZG1803＃	1800×2325×375	900	1200	500		3	ZG450		2×6.82		2×3.0	2350
GZG2003	2000×3000×400	1000	1400	500		2.5	ZG450		2×6.82		2×3.0	2705
GZG705＃	700×1029×250	130	180	200	960	5	ZG609		2×1.66		2×0.55	385
GZG805	800×1500×250	170	250	250		5	ZG609		2×1.66		2×0.55	510
GZG905＃	900×1483×250	200	270	250		5	ZG609		2×1.66		2×0.55	561
GZG1005	1000×1750×250	290	410	300		5	ZG612		2×2.14		2×0.75	652
GZG1105＃	1100×1673×250	320	450	300		5	ZG618		2×2.97		2×1.1	795
GZG1255	1250×2000×315	500	700	350		5	ZG618		2×2.97		2×1.1	1002
GZG1305＃	1300×2040×300	520	720	350		5	ZG625		2×3.84		2×1.5	1070
GZG1505＃	1500×2250×300	780	1080	500		5	ZG636		2×5.55		2×2.2	1414
GZG1605	1600×2500×315	830	1190	500		5	ZG636		2×5.55		2×2.2	1720
GZG1805＃	1800×2325×375	970	1320	500		5	ZG645		2×7.28		2×3.0	2280
GZG1256	1250×2000×315	500	700	350		5	ZG625		2×3.84		2×1.5	1150
GZG1306＃	1300×2040×300	520	730	350		5	ZG625		2×3.84		2×1.5	1117
GZG1506＃	1500×2250×300	780	1080	500		5	ZG636		2×5.55		2×2.2	1654
GZG1606	1600×2500×315	830	1190	500		5	ZG636		2×5.55		2×2.2	1720
GZG1806＃	1800×2325×375	970	1300	500		5	ZG660		2×9.56		2×4.0	2985
GZG2006	2000×3000×400	130	1800	500		5	ZG660		2×9.56		2×4.0	3166

 注：1、型号末尾数字”3、4”为四级惯性电机”5、6”六级惯性电机；
        2、型号末尾奇数”3、5”为轻型给料槽，偶数”4、6”为重型给料槽；
       3、带”＃”的型号，其槽体采用GZ系列电磁振动给料机相应尺寸；不带”＃”的型号其槽体采用国际标准槽型；
       4、例：GZG403为槽宽400、配用四极惯性电机，轻型给料槽。

GZG封闭型振动给料机：

项目 技术 参数 型号	槽型尺寸 长×宽×高 mm	生产率 t/h	最大给 料粒度 mm	振动 次数 （次/分）	双振幅 mm	振动器 型号	额定 电压 V	额定 电流 A	功率 kW	整机 重量 kg
GZG403	400×1000×200	30	60	1450	4	ZG405	380	2×0.73	2×0.25	208
GZG503	500×1000×200	60	60		4	ZG405		2×0.73	2×0.25	229
GZG633	630×1250×250	110	80		4	ZG410		2×1.53	2×0.55	385
GZG703	700×1000×250	120	80		4	ZG415		2×1.95	2×0.75	414
GZG803	800×1500×250	150	80		4	ZG415		2×1.95	2×0.75	640
GZG903	900×1500×250	170	80		4	ZG415		2×1.95	2×0.75	670
GZG1003	1000×1750×315	250	100		4	ZG420		2×2.71	2×1.1	813
GZG1103	1100×1700×315	280	100		4	ZG420		2×2.71	2×1.1	895
GZG1253	1250×2000×315	320	100		4	ZG432		2×3.51	2×1.5	1072
GZG705	700×1000×250	120	80	960	6	ZG612		2×1.66	2×0.75	307
GZG805	800×1500×250	140	80		6	ZG612		2×1.66	2×0.75	501
GZG905	900×1500×250	160	80		6	ZG612		2×1.66	2×0.75	577
GZG1005	1000×1750×315	220	100		6	ZG618		2×2.97	2×1.1	817
GZG1105	1100×1700×315	250	100		6	ZG618		2×2.97	2×1.1	894
GZG1255	1250×2000×315	270	100		6	ZG625		2×3.84	2×1.5	1077

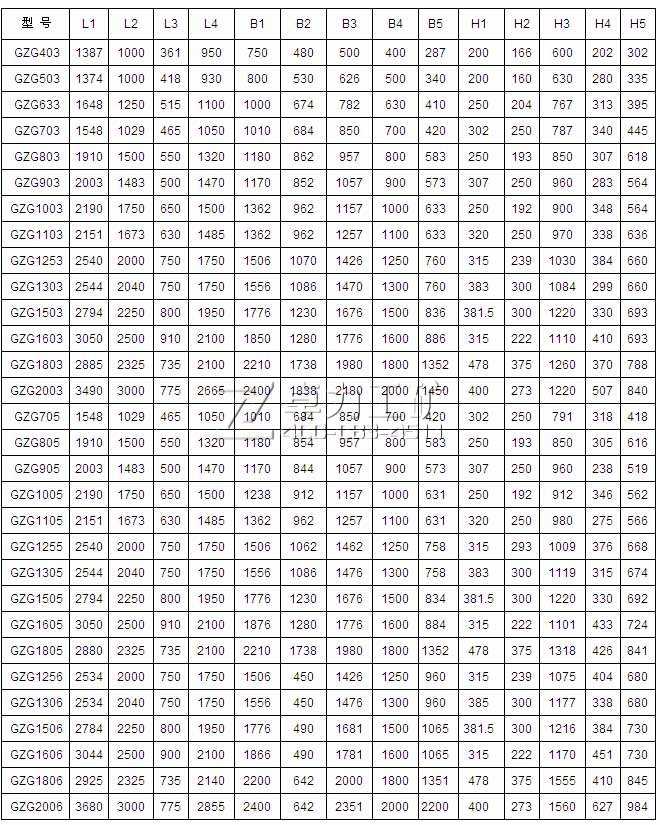

GZG振动给料机外形及安装尺寸：



GZG系列电机振动给料机设备选型注意事项：

1、生产率的确定：本系列电机振动给料机的生产率是以河砂为标准物料给出的（堆比重为1.6T/m3）。当物料堆比重大于1.6T/m3时，其产量可按额定值选取；当物料的堆比重在1.2～1.6T/m3时，其产量可达到额定产量的0.9～1.0倍。当物料堆比重在0.8～1.2T/m3时其产量可过到额定值的0.8～0.9倍。物料堆比重小于1.6T/m3时，须适当增加料层厚度，以提高产量。对于振动给料机难于输送的物料（如滑石粉、钛白粉、白泥、面粉、粘土等），以及含水量较大的亲水性物料,则应根据试验确定产量。必要时将槽体适当倾斜安装（一般向下倾斜10～15度），以增加给料量。
2、控制箱的选择：本系列电机振动给料机配套控制箱为反接制动控制箱，它可使给料机在停车时，快速停机，使给料机迅速通过共振区，避免过大振幅对机器造成损害。该控制箱具有过流、过压、断相等保护功能，另可根据工艺要求，增加能耗制动、快慢加料、远程控制及无级调速等功能。用户在订购时请注明。
3、给料机使用条件：
（1）环境温度不超过+40℃；
（2）在环境温度为20±5℃时，周围介质相对湿度不大于85%；
（3）周围没有严重腐蚀及影响电气绝缘的介质。
4、如在选型时遇到空间距离限制宽度，可考虑将振动电机改为后置安装，减小宽度尺寸。

GZG型电机振动给料机安装与调试、使用与维护：
1、振动给料机如用于配料、定量给料时，为保证给料的均匀稳定，防止物料自流应水平安装，如进行一般物料连续给料，可下倾10°安装。对于粘性物料及含水量较大的物料可以下倾15°安装。
2、安装后的给料机应留有20mm的游动间隙，横向应水平，悬挂装置采用柔性连接。
3、空试前应将全部螺栓坚固一次，尤其是振动电机的地脚螺栓，连续运转3-5小时应重新紧固一次。
4、试车时，两台振动电机必须向旋转。
5、给料时在运行过程中应经常检查振幅，电流及噪音的稳定性，发现异常应及时停车处理。
6、电机轴承每2个月加注一次润滑油，高温季节应每月加注一次润滑油

选用提示：
1.GZG型振动给料机是一类典型的非标产品，现场实际使用情况千差万别，选型时应根据物料物性、接口尺寸等具体情况，科学决策合理规化。
2 本机选型时，请确定电压制定，控制方式及有无防爆要求。
3 根据用户要求，我公司可承接有规定要求的振动设备等非标产品的设计和制造。
