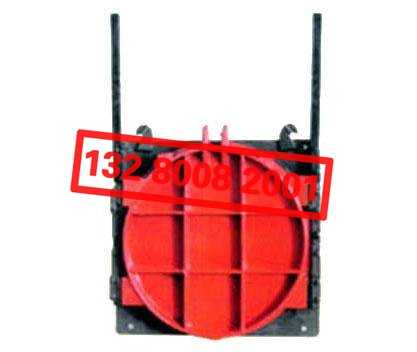

一、铸铁镶铜圆闸门产品概述
本闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。
对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。
并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
二、铸铁镶铜圆闸门结构特点
铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单，密封性能好，耐磨性强，操作简单，安装方便，使用寿命长，规格齐全，适用性广等特点。
三、铸铁镶铜圆闸门主要零部件材质
|
零部件名称
|
材质
|
材质标准
|
|
闸板
|
灰铸铁、球铁、不锈钢
|
GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
|
|
门框
|
灰铸铁、球铁、不锈钢
|
|
|
导轨
|
灰铸铁、球铁、不锈钢
|
|
|
密封面
|
锡青铜 丁腈橡胶
|
GB1176-87 或GB12225-89
|
|
楔块
|
锡青铜、丁腈橡胶
|
|
|
传动螺杆
|
不锈钢
|
GB1220-84
|
|
吊块螺母
|
铝铁青铜ZCuA110Fe3
|
GB1176-87
|
|
紧固件
|
0Cr17Ni12Mo2、0Cr18Ni9Ti
|
GB1220-84
|
四、、铸铁镶铜圆闸门外形连接尺寸
|
型号
|
通径DN
|
A
|
A1
|
B
|
B1
|
C
|
D1
|
E
|
H
|
b
|
φd
|
4-φd1
|
|
ZMY-300
|
300
|
407
|
300
|
150
|
75
|
200
|
320
|
44
|
562
|
20
|
16
|
4-φ22
|
|
ZMY-400
|
400
|
524
|
400
|
206
|
122
|
256
|
420
|
51
|
750
|
25
|
20
|
4-φ25
|
|
ZMY-500
|
500
|
644
|
500
|
236
|
135
|
312
|
520
|
60
|
870
|
25
|
20
|
4-φ25
|
|
ZMY-600
|
600
|
764
|
600
|
255
|
152
|
368
|
620
|
60
|
983
|
25
|
20
|
4-φ26
|
|
ZMY-700
|
700
|
884
|
700
|
280
|
158
|
430
|
724
|
74
|
1262
|
30
|
25
|
4-φ28
|
|
ZMY-800
|
800
|
984
|
800
|
280
|
158
|
478
|
824
|
74
|
1392
|
30
|
25
|
4-φ28
|
|
ZMY-900
|
900
|
1105
|
900
|
340
|
170
|
525
|
928
|
105
|
1750
|
30
|
25
|
4-φ32
|
|
ZMY-1000
|
1000
|
1205
|
1000
|
370
|
190
|
590
|
1030
|
110
|
1828
|
35
|
30
|
4-φ32
|
|
ZMY-1200
|
1200
|
1425
|
1200
|
405
|
220
|
695
|
1232
|
115
|
2182
|
35
|
30
|
4-φ32
|
|
ZMY-1500
|
1500
|
1766
|
1500
|
425
|
225
|
840
|
1536
|
115
|
2933
|
80
|
30
|
4-φ32
|
