GTH1000矿用一氧化碳传感器说明书

一、产品简介：

GTH1000矿用一氧化碳传感器主要用于煤矿井下监测一氧化碳气体浓度。它可以连续自动地将井下一氧化碳浓度转换成标准电信号输送给关联设备，并具有就地显示浓度值，超限声光报警等功能。该传感器经国家防爆检验机关进行联机检验后 , 可与国内各类型监测系统配套，适用于有自燃倾向的采掘工作面、回风巷、采空区等地点固定使用，也可以独立使用于 多种矿用火灾检测系统。



二、产品功能：

传感器能够实时地测量并且显示矿井下的一氧化碳浓度，而且根据浓度值的大小产生声光报警信号，并且输出与一氧化碳浓度相对应的模拟信号。
传感器能在具有瓦斯、煤尘爆炸的矿井内，对煤层自 燃发火、机电设备、运输胶带事故等多种因素可能引发火灾和爆炸事故进行早期的预测和预报。


三、技术参数：

●使用环境条件
传感器在下列环境条件下应能正常工作：
a) 环境温度：0 ℃ ～ +40 ℃；
b) 平均相对湿度：≤ 98 %RH；

c) 大气压力：80 kPa ～ 110 kPa；
d) 无显著震动、冲击和淋水的场合；
e) 风速：（0 ～ 8）m/s；
f) 煤矿井下具有甲烷混合物的爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合。
   防爆型式：矿用本质安全型Exibl

●主要技术指标
1. 电气性能
· 工作电压：（9~25）V.DC；
· 工作电流：≤25mA@24V.DC。
2. 测量范围：000×10-6 CO～1000×10-6 CO。
3. 信号输出制式
· RS485信号（优选）：
   传输方式：主从式、半双工；
   传输速率：4800bps；
   信号工作电压峰峰值：≤12V。
· 频率信号：
   频率：（200～1000）Hz（脉冲宽度大于0.3ms）。
4. 分辨率：1×10-6CO。
5. 电源波动范围：9V.DC～25V.DC。
6. 响应时间：传感器的响应时间（T90）应不大于35S。
7. 传输距离：2.0km（电缆参数MHYV电缆，电缆分布参数：
   分布电容：≤0.06μF/km；分布电感：≤0.8mH/ km；
   直流电阻：≤12.8Ω/km）。
8. 防护等级：IP65。

输出频率模拟量信号：(本型号一氧化碳传感器输出信号)
a) 频率范围：（200～1000）Hz；b) 脉冲宽度大于0.3ms，高电平状态时的电压不小于3V，低电平输出状态时的电压小于0.5V；
数字传输信号：（请选用GTH1000（A）型号一氧化碳传感器）:传输方式：RS485;传输端口：1 路;传输速率：2400bps;通讯电压峰峰值：(2-10)V;
b) 输出电流信号：(本型号一氧化碳传感器输出信号);输出电流范围：（1～5）mA、（4～20）mA；
传输距离2 km 时，传感器的基本误差应不超过4.6 的规定。(采用煤矿用聚乙烯绝缘聚氯乙烯护套通信软电缆MHYVR：分布电阻≤12.8 Ω/Km，分布电容≤0.06 μF/Km，分布电感≤0.8 mH/Km,单芯线径截面不小于1.5 mm2。
传感器信号输出制式（可选择）
a) 频率：200Hz～1000Hz（脉冲宽度大于0.3ms）（优选）；
b) 电流：（1～5）mA或（4～20）mA；
c) 智能型： 传输方式：半双工、RS485；
传输速率：4800bps；
信号工作电压峰峰值：≤12V。
测量范围：0～1000ppmCO　基本测量误差：0～50: ±4
                                         50～200: ±(4+3%测量值)
                                         >200: ±(4+5%测量值)
基本误差：000×10-6 CO ～ 100×10-6 CO ≤±4×10-6 CO
100×10-6 CO ～ 500×10-6 CO   ≤±5.0% (相对误差)
500×10-6 CO ～ 1000×10-6 CO   ≤±6.0% (相对误差)
 分辨率：1×10-6 CO
电源电压波动范围：9V.DC～24V.DC。
响应时间：传感器的响应时间应不大于35S。
传感器到分站和电源箱的最大传输距离：2km。



四、产品优势：

a)  采用单片机和集成电路，电路结构简单，性能可靠便于维修和调试；
b)  采用新型开关电源，降低了整机功耗，增加了传感器传输距离；
c)  采用新型进口敏感元件，使用寿命长，精度高、误差小、性能稳定。
d)  具备故障自检功能，便于使用与维护；
e)  防护等级：IP65 ,外壳采用不锈钢材料设计，增强了传感器的抗冲击和抗腐蚀能力。
f)  支持多种信号传输方式( 频率、RS485)，有效地屏蔽信号传输的电磁干扰；

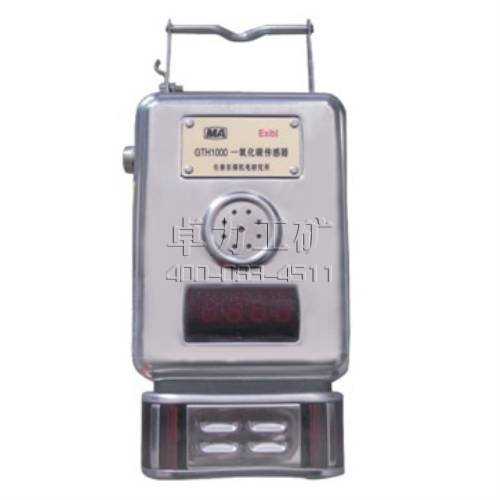

五、实物图：
