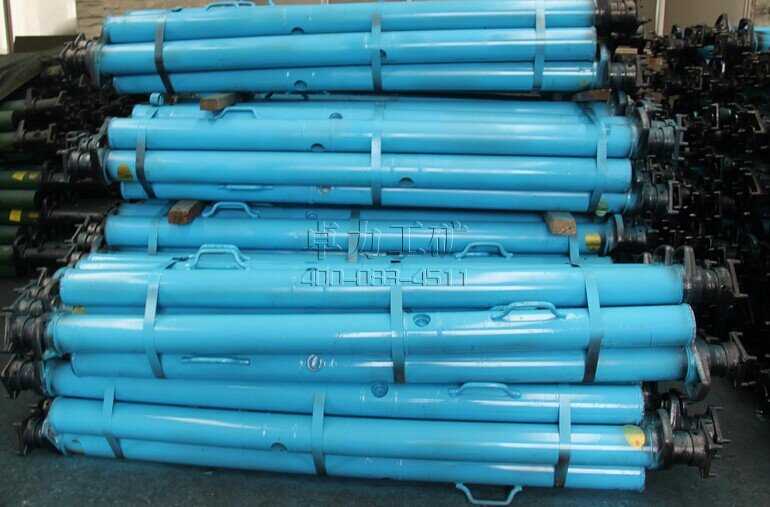

外注式单体液压支柱说明书

DW外注式单体液压支柱型号代表的意义：D-代表单体液压支柱 W-代表外注式 45-为支柱最大高度 200-为支柱的额定工作阻力 110-为支柱的油缸直径

DW外注式单体液压支柱技术参数：

项目 单位 DW35 DW31.5 DW28 DW25 DW22 DW20 DW18
最大高度 mm 3500 3150 2800 2500 2200 2000 1800
最小高度 mm 2700 2350 2000 1700 1440 1110 1005
行程 mm 800 800 800 800 800 760 690
重量 kg 82.8 76.4 70 58 55 49 47

DW外注式单体液压支柱的工作原理：
DW型（柱塞悬浮式）液压支柱的工作原理包括升柱、初撑、承载和回柱四个环节即：
（一）升柱、初撑过程
升柱时将管路系统中的注液枪插入三用阀注油阀体，挂好锁紧套，操作注液枪，泵站高压液经注液枪顶开三用阀中的球形单向阀，进入支柱，迫使活柱升高。
（二）承载过程
支柱支设以后便处于承载状态，随着支护时间的延长，工作面顶板作用在支柱上的载荷增加，当支柱所承受的载荷超过额定工作阻力时，支柱内腔高压液体作用在安全阀垫上的力，超过安全阀弹簧预先调定给予六角导向套的压紧力时，压缩安全阀弹簧，安全阀垫和六角导向套一起运动，安全阀垫离开阀座，安全阀被打开，内腔液体外溢，活柱下缩。使顶板压力重新得到平衡。
（三）回柱过程
支柱回收时，将卸载手把插入三用阀右阀筒的卸载孔中，转动卸载手把，迫使阀套、连接螺杆、注油阀体等整体轴向移动，压缩卸载阀弹簧，卸载阀垫离开左阀筒的密封面，卸载阀被打开，支柱内腔工作液，经左阀筒喷入采空区，活柱在自重和复位弹簧作用下回缩。完成支柱回收。
