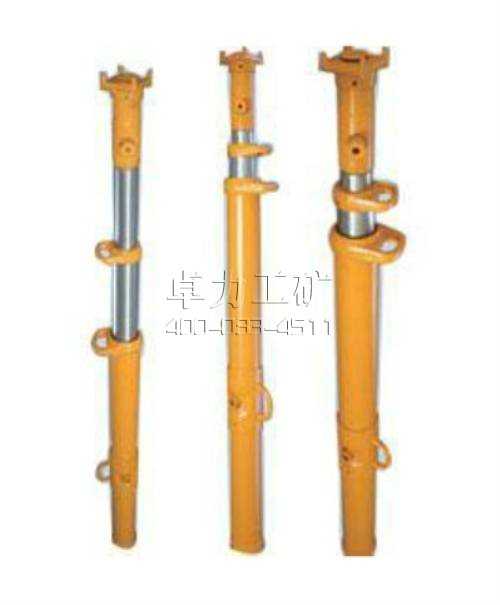

DN内注式单体液压支柱说明书

DN系列矿用单体液压支柱
DN内注式单体液压支柱为内部供液结构、恒阻式支柱，与金属铰接顶梁配合适用于煤矿一般机械化采煤工作面顶板的支护，也可用于综合机械化采煤工作面端头支护或临时支护，煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。

组成：DN内注式单体液压支柱主要由顶盖、通气阀、缸体、活柱体、活塞、手摇泵、卸载阀、安全阀和手把体等零部件组成。
特点：重量轻，承载能力大；升柱快，回柱便利；密封性能可靠；不需泵站和管路系统供液，降柱不排出液体，保持环境清洁；使用灵活，管理方便。

DN内注式单体液压支柱适用范围
1、煤层倾角：煤层倾角小于20°的缓倾斜回采工作面,采取一定安全措施后亦可用于倾角为25°～35° 的回采工作面。
2、高度：不大于支柱的最大高度，即DN18型支柱最大支撑高度为1.8m，支撑高度变化范围一般为1.3～1.8m；DN22型支柱最大支撑高度为2.2m，支撑高度变化范围一般为1.6～2.2m等等。
3、支柱在承压过程中不应以支柱的中部作为推溜千斤顶的支点推溜；
4、在炮采工作面使用时，应采取措施防止支柱的活柱表面被崩坏。

DN内注式单体液压支柱工作原理
DN内注式单体液压支柱工作液为5号液压油, 回柱时油缸中液压油流回活柱内腔形成封闭式循环;不需要泵站和管路系统, 配套设备少, 成本低; 在没有电源和泵站的地方照样使用, 灵活性大、管理方便、简单; 由于工作液是封闭式循环, 支柱回柱时液压油流回活柱内腔, 实现支柱本身液压油的闭路循环, 液压油消耗很少; 支柱液压系统为闭式系统, 液压油不外溢, 不污染环境, 有利于环保, 并对工作面生产影响小, 较好地保持了工作面环境, 劳动条件较好; 支柱的阀全部装在支柱内腔, 受外界污染的可能性小, 可靠性高。

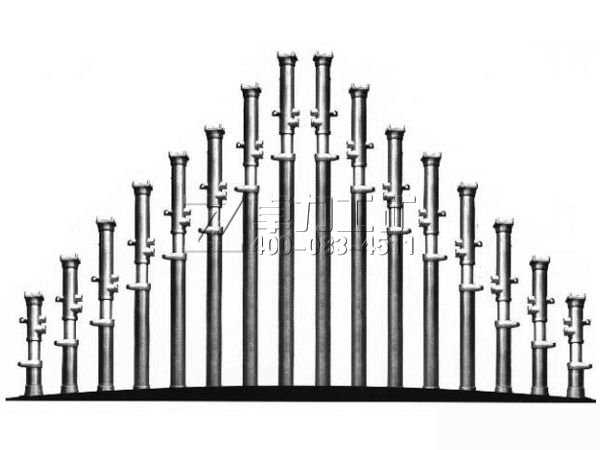

DN内注式单体液压支柱型号：
DN（38、40、42、45）-150/110L单体液压支柱
DN（31.5、35）-160/90单体液压支柱
DN（25、28）-250/90内注式单体液压支柱
DN（20、22）-300/90单体液压支柱
DN（06、08、10、12、14、16、18）-250/80内注式单体液压支柱
DN（04、05）-250/80XX 单体液压支柱
材质：27硅锰

DN内注式单体液压支柱技术参数表

型号	最大高度 mm	最小高度 mm	行程 mm	工作阻力 kN	工作液压 MPa	油缸直径 mm	底座面积 mm2	工作液	重量 Kg
DN31-160/90	3150	2450	700	160	25	90	120	5#液压油	78
DN28-200/90	2800	2100	700	200	31	90	120	5#液压油	74
DN25-250/90	2500	1800	700	245	39	90	120	5#液压油	68
DN22-300/90	2240	1540	700	294	46.3	90	120	5#液压油	60
DN20-300/90	2000	1360	640	294	46.3	90	120	5#液压油	55
DN18-250/80	1800	1250	550	245	49	80	120	5#液压油	45
DN16-250/80	1600	1100	500	245	49	80	120	5#液压油	41
DN14-250/80	1400	1000	400	245	49	80	120	5#液压油	38
DN12-250/80	1200	870	330	245	49	80	120	5#液压油	34
DN10-25/80	1000	720	280	245	49	80	120	5#液压油	29
DN08-250/80	800	590	210	245	49	80	120	5#液压油	26
DN06-25/80	650	510	140	245	49	80	120	5#液压油	23

DN(06～18)-250/80型单体液压支柱技术参数：



DN(20、22)-300/90、DN（25、28）-250/90、DN（31.5、35）-160/90 单体液压支柱技术参数：





DN（38、40、42、45）-150/110L型单体液压支柱技术参数：



DN(04、05)-250/80XX型单体液压支柱技术参数：
