液压支架说明书

液压支架|液压支架价格|液压支架生产厂家


发布时间:2015-02-12 00:22:25人气:552
一、液压支架介绍
液压支架是用来控制采煤工作面矿山压力的结构物。采面矿压以外载的形式作用在液压支架上。在液压支架和采面围岩相互作用的力学系统中,若液压支架的各支承件合力与顶板作用在液压支架上的外载合力正好同一直线,则该液压支架对此采面围岩十分适应。
液压支架是综采设备的重要组成部分。它能可靠而有效地支撑和控制工作面的顶板,隔离采空区,防止矸石进入回采工作面和推进输送机。它与采煤机配套使用,实现采煤综合机械化,解决机械化采煤工作中顶板管理落后于采煤工作的矛盾,进一步改善和提高采煤和运输设备的效能,减轻煤矿工人的劳动强度,最大限度保障煤矿工人的生命安全。

二、液压支架主要用途
液压支架是一种利用液体压力产生支撑力并实现自动移设来进行顶板支护和管理的一种液压动力装置,是综合机械化采煤不可缺少的配套设备。

三、液压支架适用范围
液压支架主要用于水平面和小于等于10度的缓倾斜厚煤层沿底板一次放顶煤采全高开采的长壁综采工作面,也适用于急倾斜特厚煤层水平分层放顶煤综采工作面。

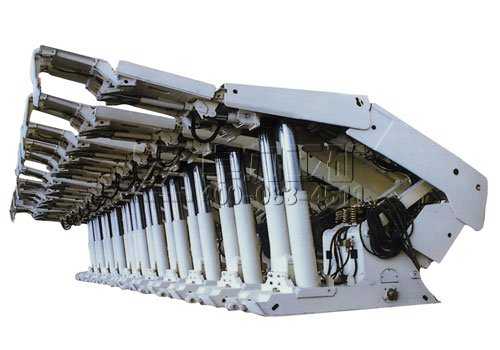

液压支架
四、液压支架的分类

液压支架的类型有很多,按和围岩的相互作用可以分为支撑式,掩护式和支撑掩护式3类;
按移架方式可分为整体自移式和迈步前移式2类;
按使用地点不同分工作面支架和端头支架2类;
按煤层厚度和开采方法不同分为铺联网支架和放顶煤液压支架。
据《中国液压支架行业产销需求与投资预测分析报告前瞻》统计,液压支架的型式很多。具体如下
按架型结构与围岩关系分:
1.掩护式
(1)支撑掩护式;(2)支顶掩护式。
2.支撑掩护式
(1)支顶支掩支撑掩护式;(2)支顶支撑掩护式。
3.支撑式
(1)节式支架;(2)垛式支架。
按适用煤层倾角分:
1.一般工作面支架
2.大倾角支架
按适用采高分:
1.薄煤层支架
2.中厚煤层支架
3.大采高支架
按适用采煤方法分:
1.一次采全高支架
2.放顶煤支架
(1)低位放顶煤液压支架;(2)中位放顶煤液压支架;(3)高位放顶煤液压支架
3.铺网支架
4.充填支架
按在工作面的位置分:
1.工作面支架
2.过渡支架(排头支架)
3.端头支架
按稳定机构分:
1.四连杆机构支架
2.单铰点机构支架
3.反四连杆机构支架
4.单摆杆式支架
5.机械限位支架(橡胶限位、弹簧钢板限位、千斤顶限位)
按组合方式分:
1.单架式支架
2.组合式支架
按控制方式分:
1.本架控制支架
2.邻架控制支架
3.成组控制支架
按控制原理分:
1.液压直接控制支架
2.液压先导控制支架
3.电液控制支架
除以上各种分类外,还有最新的超静定液压支架。

五、液压支架的性能特点
近年来,我国液压支架的研制工作发展很快,从基本上依靠进口,发展到自行设计、自行制造,而品种繁多、功能齐全、质量可靠。
性能特点
1.纵横向稳定性好
2.防护性能强
3.移架速度快
4.对顶板适应性强

六、操作规程
1、必须持有效证件上岗。
2、必须熟悉液压支架的性能和工作原理,懂得维护保养液压支架,懂得顶板管理方法,学习本工作面《采煤作业规程》。
3、与采煤机司机合作,当支架与采煤机距离超过规定,应要求停止割煤。
4、拉架前,检查帮顶状况及支架各部位,确保环境安全、支架完好、构件齐全标准,否则必须处理;清理架前及两侧障碍物,严禁挤压管线、电缆。
5、拉架时,支架前后严禁有其它人员。移动端头支架时要放好警戒,其它人员一律撤到安全地点。
6、移架前,将相邻支架推拉缸推出;
7、移架时,支架工必须站在安全地点,面向煤壁,身体躲进架内操作
8、移架时,先收回护帮板、侧护板,然后降柱拉架达到规定步距;放顶煤支架拉架前,要先将后部运输机拉上来;拉架阻力大时,应停止拉架,查明原因处理后再继续操作。
9、调整支架与输送机垂直,并保证支架不歪斜、不挤架、不咬架,支架排成直线,偏差不超过±50mm。降柱幅度低于邻架侧护板时,升架前应先收回邻架侧护板,待升柱后再将其伸出。
10、先升前柱后升后柱,使顶梁与顶板严密接触3-5秒,达到初撑力。
11、伸出伸缩梁、护帮板顶住煤壁;伸出侧护板,保证架间不漏货。
12、采煤机前滚筒到达前先收回护帮板,割煤后立即将伸缩前探梁伸出护顶。
13、顶板破碎及压力大时,要带压擦顶移架,拉到位后及时支护顶板。过断层时,严格控制采高,防止压死支架。
14、推运输机距采煤机12-15米,弯曲段不小于15米。放顶煤工作面移运输机距拉架不小于3米,弯曲段不小于15米。
15、不准由两头向中间推运输机。
16、推运输机机头(尾)时,要听从班组长指挥。
17、拉架、推溜完毕,各阀把搬到“零”位。

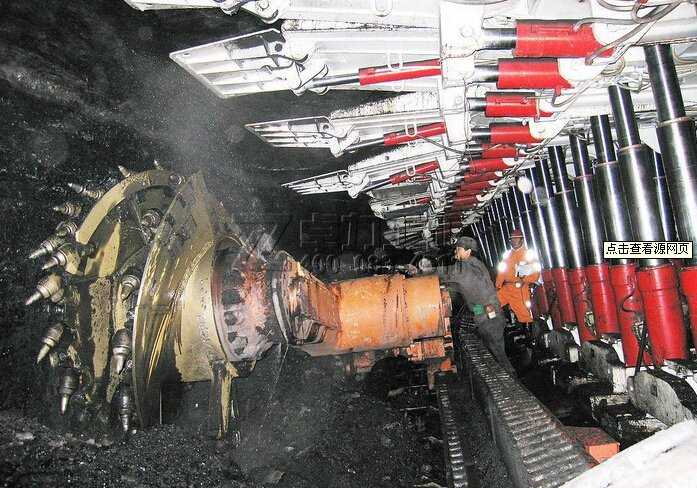

液压支架
