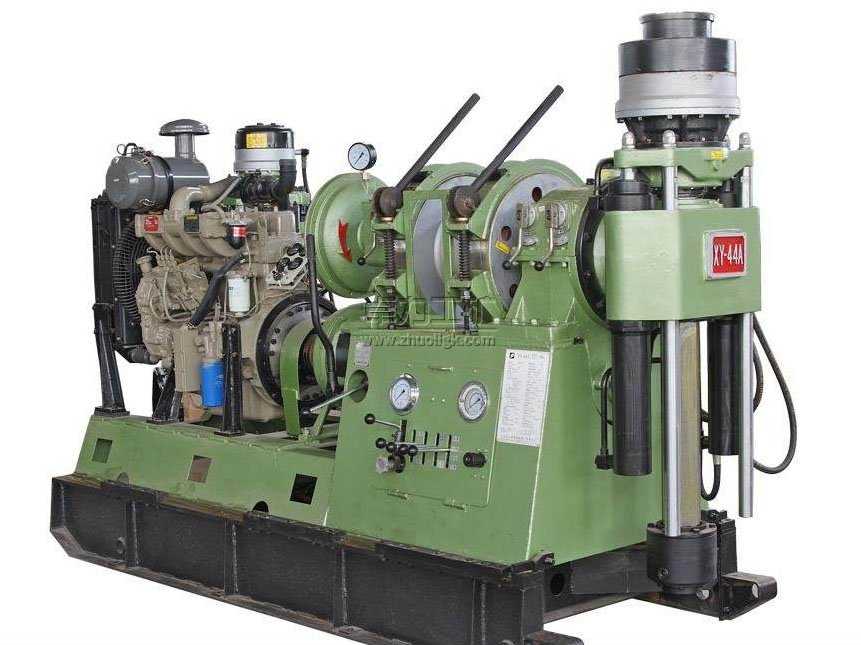

XY-44A液压岩芯钻机概述
XY-44A地质勘探钻机是在XY-44型钻机的基础上设计的新产品，除具备以上两种机型钻机的技术性能参数外，立轴给进部分增加了导向杆结构；配有水刹车、手压油泵。
XY-44A千米钻机是一种功能齐全、性能稳定的中深孔岩芯钻机，主要适用于以合金和金刚石钻进为主的岩心钻探，也适用于工程地质勘探、水文水井钻进，以及大口径基础桩工程施工。
XY-44A液压岩芯钻机主要特点
1、具有较多的转速级数（8级）和合理的转速范围，低速扭矩大（可达3200牛顿·米），既适合以合金、金刚石岩心钻进，也可用于工程地质勘察，水文水井钻进和基础桩工程施工。
2、立轴通孔直径大（直径93毫米），双轴缸液压给进，行程较长（可达600毫米），工艺适应能力强，特别适合大直径钻杆绳索取心（上部取心）钻进，有利于提高钻进效率和减少孔内事故。
3、钻进能力大，直径71毫米绳索取心钻杆额定钻进深度可达1000米。
4、重量轻，可拆性好，钻机净重2300千克，主机可分解为10个部件（可拆部件重量300千克），搬迁方便，宜于山区工作。
5、液压卡盘采用单向供油，卡盘夹持力大，夹持稳定。
6、配有水刹车，深孔钻进，下钻平稳安全。
7、采用单联齿轮油泵供油，安装简单，方便使用，功率消耗少，液压系统油温低，工作稳定。系统中装有手摇油泵，当动力机不能工作时仍可用手摇油泵起出孔内钻具。
8、钻机结构紧凑，布局合理，部件表露在外，不相互重迭，便于维护、保养和修理。
9、重心低，移车距离长（可达460毫米），固定牢靠，高速钻进稳定性好。
10、配有防震仪表，仪表寿命长，利于掌握孔内情况。操纵手把较少，操纵灵活可靠。
XY-44A液压岩芯钻机技术参数
| 1、钻进能力 | |||
| （1）岩心钻进 | |||
| 钻杆类别 | 钻杆规格 | 钻进深度 | |
| 国产钻杆 |
内外平式钻杆 |
φ43×6钻杆 | 1400米 |
| φ54×6钻杆 | 1000米 | ||
| φ67×6钻杆 | 830米 | ||
| 内加厚式钻杆 | φ50×5.5钻杆 | 1300米 | |
| φ60×6钻杆 | 950米 | ||
|
绳索取心钻杆 |
φ55.5×4.75钻杆 | 1400米 | |
| φ71×5钻杆 | 1000米 | ||
| φ89×5钻杆 | 800米 | ||
|
DCDMA （金刚石岩芯钻机 制造商协会）钻杆 |
内加厚式钻杆 |
BW钻杆 | 1250米 |
| NW钻杆 | 1000米 | ||
| HW钻杆 | 660米 | ||
| 绳索取心钻杆 | BQ钻杆 | 1400米 | |
| NQ钻杆 | 1100米 | ||
| HQ钻杆 | 750米 | ||
| （2）水文水井钻进 | |||
| 钻杆规格 | 钻孔直径 | 钻进深度 | |
| 60毫米（外加厚）钻杆 | 200毫米 | 800米 | |
| 73毫米（外加厚）钻杆 | 350毫米 | 500米 | |
| 89毫米（外加厚）钻杆 | 500毫米 | 300米 | |
| （3）基础桩钻进 | |||
|
用89毫米（外加厚） 钻杆钻孔直径 |
松散地层 | 1000毫米 | |
| 硬岩地层 | 600毫米 | ||
| 钻孔深度 | 100米 | ||
| 2、钻孔角度 | 0～360度 | ||
| 3、动力机 | |||
| 电动机 | Y225S-4 | 37千瓦 | 1480转/分 |
| 柴油机 | YC4108ZD | 50千瓦 | 1500转/分 |
| 4、回转器 | |||
| 型式 | 双油缸液压给进机械回转式 | ||
| 立轴通孔直径 | 93毫米 | ||
| 立轴转速 | |||
| 动力机转速（转/分） | 970（用于工程钻进） | 1480（用于岩心钻进） | |
| 正转低速（转/分） | 54；100；142；207； | 83；152；217；316 | |
| 正转高速（转/分） | 166；306；437；635 | 254；468；667；970 | |
| 反转（转/分） | 44；135 | 67；206 | |
| 立轴扭矩 | 3.2千牛·米 | ||
| 立轴行程 | 600毫米 | ||
| 立轴起重力 | 120千牛 | ||
| 立轴加压力 | 90千牛 | ||
| 5、卷扬机 | |||
| 型式 | 行星齿轮传动 | ||
| 钢丝绳直径 | 17.5毫米绳6W（16）或18.5毫米绳6×19 | ||
| 卷筒钢丝绳容量 | （17.5钢丝绳）（170kg/mm2）110米 | ||
| （18.5钢丝绳）（170kg/mm2））90米 | |||
| 单绳升降力 | 45千牛 | ||
| 钢丝绳升降速度 | |||
| 当动力机转速为1000转/分时 | 0.47；0.86；1.22；1.78米/秒 | ||
| 当动力机转速为1500转/分时 | 0.70；1.29；1.84；2.68米/秒 | ||
| 6、离合器 | |||
| 型式： 干式单片摩檫离合器 | |||
| 7、变速箱 | |||
| 型式： 滑移齿轮变速箱（4正1反） | |||
| 8、油泵 | |||
| 型式： 单联齿轮油泵 | |||
| 排量 | 20ml/r | ||
| 工作压力 | 20兆帕 | ||
| 压力 | 25兆帕 | ||
| 9、水刹车 | |||
| 工作转速 | 700～1800转/分 | ||
| 单绳平衡速度 | 3～8米/秒 | ||
| 单绳平衡负荷 | 45千牛 | ||
| 10、机架 | |||
| 型式： 滑撬式（带滑动底座） | |||
| 钻机后退行程 | 460毫米 | ||
| 11、外形尺寸（长×宽×高） | 3042×1100×1920毫米 | ||
| 12、钻机重量（不包括动力机） | 2300千克 | ||
| 13、可拆部件重量 |
300千克 |
||
