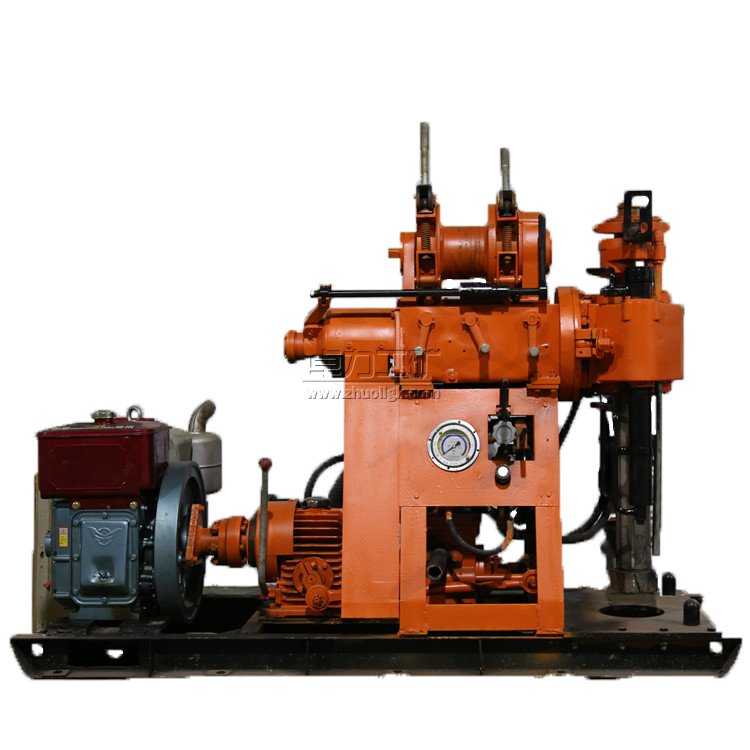

XY-2岩心钻机·水井钻机（600m）说明书

XY-2水井钻机/XY-2岩心钻机属于中浅孔系列，机械传动、液 压给进的立轴式岩心钻机。
XY-2岩心钻机适用于金刚石、硬质合金及钢粒钻进，也可用于工程地质勘察、水文水井钻探以及大 口径工程施工钻探。

一、XY-2水井钻机/XY-2岩心钻机特点：
1、具有油压自动给进机构，提高钻进效率，减轻劳动强度。
2、采用球卡式夹持机构，可实现不停机倒杆，操作方便，安全可靠。
3、手柄集中，操作方便。配有孔底压力计指示压力，方便掌握孔内情况。
4、结构紧凑，钻机、水泵和动力机（柴油机或电动机）组装在同一个底座上，占用机场面积小。重量轻、分解性强、便于搬迁。

二、XY-2水井钻机/XY-2岩心钻机主要技术性能：
（1）回转器具有八级正转和二级反转，调整范围较合理， 便于一机多用。
（2）钻机重量较轻（不含动力机，重9500N），可拆性能 好，机体可拆成八大零件，最大部件重量1400N,适应山 区和水田搬迁。
（3）给进行程较长为600mm，（XU300-2型为450mm）, 有利于提高钻进效率，减少事故。
（4）液压系统采用双联泵供油，改善了系统工作状况，功 率消耗降低。
（5）钻机可进行高速钻进，也可进行大口径低速钻进。

三、XY-2水井钻机/岩心钻机机械传动系统与XY-4水井钻机/岩心钻机相似只减少了分动箱左侧输出端的升降机离合滑套齿轮， 动力机经弹性联轴器即分为双联油泵和摩擦离 合器二条传动链，离合器结合后，变速箱输出轴可 获得四级正转一级反转速度，变速箱与分动箱之间 以万向轴节连接，分动箱既起分动作用，又是一个 二级变速箱，使回转器获得八级正转和二级反转速度。


四、XY-2水井钻机/XY-2岩心钻机技术参数：
钻孔深度600
钻孔角度°0-360
立轴行程mm600
通孔直径mm65
最大起重量KN60
立轴最大加压力20KN
最大起拔力KN70
最大扭矩KN300
卷扬机最大提升力KN30KN
动力功率 (电动机)22KW
柴油机（kw）33
外形尺寸mm2150×900×1800
重量(不含动力)950KG
