TGQ浅层取样钻机说明书

TGQ浅层取样钻机|TGQ-5 TGQ-15 TGQ-30/50 TGQ-75 TGQ-100 TGQ-300浅层取样钻机


发布时间:2019-01-23 07:08:03人气:574
浅层取样钻机 浅层土壤取样钻机 便携式浅层取样钻机 浅层取样背包钻机 tgq系列轻便型浅层取样钻机

TGQ系列浅层取样钻机具有体积小、重量轻、效率高、操作简单、搬迁方便等特点。可广泛应用于地质调查填图、物探爆破孔、化探岩石取样、环境和农业地质调查取样、道路基础勘察及路面质量检测取样等各种取样施工作业。
TGQ系列钻机可实现螺旋钻进和金刚石回转钻进等多种工艺。钻机性能可靠、方便灵活,非常适合野外工作。可用于以钻代槽,以钻代井,提高了取样效率,降低了取样成本。该产品已经达到国内领先水平,在地质找矿、资源评价及市政工程等领域有广阔的应用前景。
卓力工矿一直致力于浅钻技术(小于300米)的研发与推广。其中开发的浅层取样钻机(TGQ系列)是国内领先的全系列轻便取样装备。同时,我们对浅钻技术设计的浅钻化探、浅钻物化探异常查证、浅钻代槽井探等领域进行了深入广泛的研究。目前在浅钻技术领域可为用户提供全方位的技术支持。

浅层取样钻机系列
背包型
背包钻机的钻机重量不超过7KG,动力机为GX35汽油机,净重3.46KG,汽油机功率1KW,转速7000rpm,减速箱重量控制在3.5KG以内。有低速和高速两种减速箱,减速比分别为40和10。完成的低速减速箱重量2.3KG,高速减速箱重量为2.5KG,钻机的总重量小于7KG,配套设计的40mm口径的钻具,设计钻孔深度5米。
◆ 钻孔深度:5米
◆ 终孔直径:40mm
◆ 主轴钻速:1900r/min
◆ 发动机功率:1.3kw
◆ 背包钻机全重:22.5kg
◆ 钻进效率:30cm/min(石炭岩)
◆ 供水压力:1.5MPa

TGQ-5
TGQ一5型号浅层取样钻机为便携式钻机.钻机装配在支架上,也可以手持.整机体积小、重量轻、效率高、操作简便、运输和转移极为方便,可深入大型设备难进入地区作业。钻机采用螺旋钻进和金刚石钻进两种钻进方式.可进行土壤取样和岩石取样。
技术参数:
◆ 钻孔直径:40/46(mm)
◆ 主轴转速:170/1800(rpm)
◆ 整机重量:23.5(kg)
◆ 钻架形式:单立柱斜支撑或手持架
◆ 给进方式:齿轮齿条
◆ 钻架给进行程:1.2(m)
◆ 钻架高度:1.5(m)
◆ 手轮与齿轮力比:1:20
◆ 最大提升力:500(kg)
◆ 汽油机直接驱动,分高低减速箱。

TGQ-15
TGQ一15浅层取样钻机整机质量轻,采用模块化设计,安装、拆卸简便,适合在受地形及植被等条件限制的地区施工,适台人力搬运,操作简甲。可实现金刚石钻进、硬质合金钻进、螺旋钻进辱多种钻进工艺可以进行岩石取样,也可以进行土壤取样。动力机启动方便,性能稳定可靠。
技术参数:
◆ 钻孔直径:46/60(mm)
◆ 主轴转速:150/500/1200 (rpm)
◆ 整机重量:76(kg)
◆ 钻架形式:单立柱斜支撑
◆ 给进方式:链条链轮
◆ 钻架给进行程:1.2(m)
◆ 钻架高度:1.65(m)
◆ 手轮与齿轮力比1:30
◆ 最大提升力750(kg)
◆ 汽油机直接T动减速箱一休设计。

TGQ-30/50

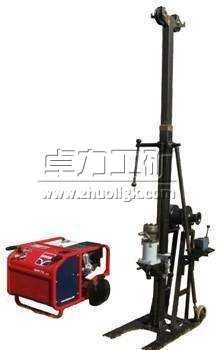

TGQ一50型取样钻机采用液压驱动,钻机性能稳定,震动小,噪音低,可靠性高.钻机由液压动力泵站及主机两部分组成。钻机易损件少,现场维护方便.主机带有变速器,可以实现金刚石钻进、合金钻进和螺旋钻进。可以进行岩石取样和土壤取样。钻机结构紧凑,搬运方便。
技术参数:
◆ 钻孔直径:46/60(mm)
◆ 主轴转速:150/600(rpm)
◆ 钻机重量:90(kg)
◆ 泵站重量:105(kg)
◆ 钻架形式:单立柱斜支撑
◆ 给进方式:链条链轮
◆ 钻架给进行程:1.2(m)
◆ 钻架高度:1.65(m)
◆ 手轮与齿轮力比1:30
◆ 最大提升力750(kg)

TGQ-75
TGQ-75型取样钻机采用液压驱动,钻机性能稳定,震动小,噪音低,可靠性高.钻机由液压动力泵站及主机两部分组成。钻机易损件少,现场维护方便.主机带有变速器,可以实现金刚石钻进、合金钻进和螺旋钻进。可以进行岩石取样和土壤取样。钻机结构紧凑,搬运方便。 技术参数:
◆ 钻孔直径:46/60(mm)
◆ 主轴转速:150/500/1200 (rpm)
◆ 整机重量:76(kg)
◆ 钻架形式:单立柱斜支撑
◆ 给进方式:链条链轮
◆ 钻架给进行程:1.2(m)
◆ 钻架高度:1.65(m)
◆ 手轮与齿轮力比1:30
◆ 最大提升力750(kg)
◆ 汽油机直接T动减速箱一休设计

TGQ-100L
TGQ-100L型机动取样钻机依据小型轻便、机动性能好,能满足车辆到达比较困难的干旱缺水沙漠、高原、半干早草原景观区及森林沼泽区的取样要求,履带式全液压钻机采用模块化设计。即整套设备由主机、控制台、动力设备(动力源、液压泵)和钻架组成,并采用全液压控制。配装履带行走机构便于迁移。
技术参数:
◆ 钻进深度:100(m)
◆ 最大提升力:30(kN)
◆ 主卷扬提升能力:20(kN)
◆ 柴油机功率:37(kw)
◆ 外形尺寸:4500xl900x2300(mm)
◆ 转速范围:20-70(r/min)
◆ 最大加压力:25(kN)
◆ 柴油枉阵专速:2200(r/min)
◆ 给进行程:2.8(m)
◆ 整机重量:2500(kg)

TGQ-100Z
TGQ-100Z型取样钻机采用中型履带底盘,发动机功率110KW,钻机行走速度高,通过能力强。钻机液压系统采用国际领先水平的液压部件,性能稳定,震动小,噪音低,易损件少,可靠性高,现场维护方便。主机带有变速器,可以实现金刚石钻进、合金钻进和螺旋钻进。是沼泽浅滩快速取样的理想钻机。
技术参数:
◆ 终孔直径:75 (mm)
◆ 钻进深度:100(m)
◆ 主轴转速:80一500(rpm)
◆ 整机重量:6500 (kg)
◆ 最大加压力:30(kN)
◆ 主卷扬提升能力:30(kN)
◆ 发动机功率:110(kw)
◆ 给进行程:1800(mm)
◆ 外形尺寸:5000x2400x2700(mm)

TGQ-300
TGQ一300型取样钻机采用全液压驱动,钻机性能稳定,震动小,噪音低,可靠性高。钻机大量采用进口液压件,易损件少,现场维护方便。主机带有变速器,可以实现金刚石钻进、合金钻进和螺旋钻进。可以进行岩石取样和土壤取样。钻机结构紧凑,操作简单。
技术参数:
◆钻孔直径:75 (mm)
◆钻进深度:300(m)
◆主轴转速:160一1070(rpm)
◆整机重量:1700 (kg)
◆最大加压力:30(kN)
◆最大提升力:60(kN)
◆主卷扬提升能力:30(kN)
◆副卷扬提升能力:10(kN)
◆电动机功率:37(kw)
◆电机转速:1480(r/min)
◆给进行程:1800(mm)
◆夹持器加持能力:60(kN)
◆外形尺寸:2700xl22Ox3000(mm)

TGQ浅层取样钻机
