GXY-2型岩芯钻机说明书

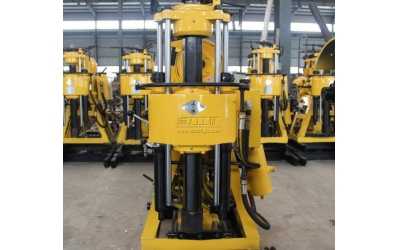

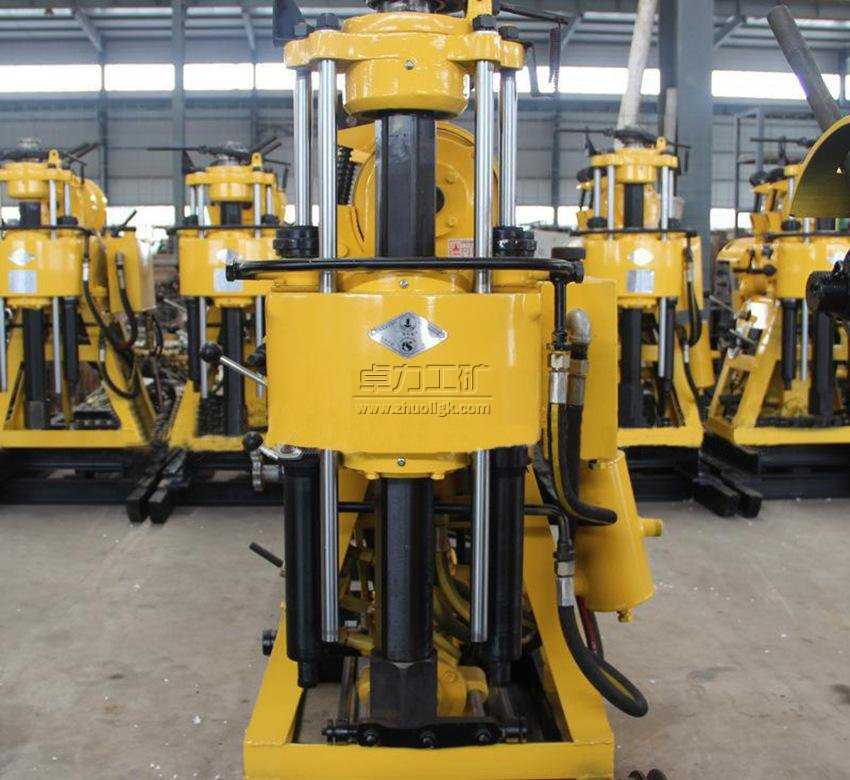

GXY-2型岩芯钻机
用途
GXY-2型岩芯钻机主要用于地表及坑道对固体矿床的金刚石、合金钻探，可用于工程地质勘察及地下水勘探，浅层石油，探矿、天然气勘探、水文、水井、堤坝灌注、坑道通风、排水钻探等工程孔钻进以及小型钻机灌注桩孔钻进施工等。

结构
GXY-2型钻机具有自动定心式油压卡盘、较强起拔能力的行星式卷扬机和操纵方便、使用可靠的离合器。

优点
设计先进，布局合理、结构紧凑，操作灵活、坚固耐用，可拆性好，便于搬迁、修理方便。

GXY-2型钻机与一般类型油压钻机比较具有下列特点：
1.钻机具有较高的转速和较合理的转速范围，转速级数较多、低速扭矩大，适合小口径金刚石岩心钻机，也能满足大口径硬质合金岩心钻进和各种工程钻孔的要求。
2.钻机重量较轻，可拆性较好。钻机可分解成九个整体部件，最大部件重量仅200千克。便于搬迁，宜于山区工作。
3.结构简单布局较合理，所有部件均表露在外，不相互重叠，便于维护、保养和修理。
4.钻机具有两个反转速度，处理事故时劳动强度不大，且安全。
5.钻机移车平稳，固定牢固，钻机机架坚固、重心低，高速钻进时稳定性好。
6.配有足够仪表，利于掌握孔内情况，操纵手柄比较灵活，布局较合理，操纵灵活可靠。
7.钻机与泥浆泵采用单机分别传动，机场布置比较灵活，可减少机场面积。

产品参数
·基本参数
钻孔深度： 300 -600 m      钻杆直径： Ф 42 mm ；Ф 50 mm      钻孔倾角： 360o
钻机外廊尺寸：（长 * 宽 * 高） 2160*950*1800 mm
钻机重量： （不包括动力机） 1000 kg
·动力
配电动机:Y180L-22-4 ，转速:1470r/min ，功率:22KW.
配柴油机:4100, 功率:30KW,转速:2000r/min
·回转器
立轴转速：正转低速： 70 ； 121 ； 190 ； 263 r/ min   高速： 329;570 ;899 ;1241 r/ min ;
                    反转低速:55 r/ min ,高速:257 r/ min
立轴行程:600 mm,立轴额定起拔力:72 KN,立轴额定加压力：54 KN
立轴内径：Ф 68 mm    立轴最大扭矩：2760 N.m
·卷扬机
最大起重能力（低速单绳）： 30 KN,      卷筒转速： 37 ； 65 ； 103 ； 141 r/min
钢绳提升速度（单绳单层）:0.41 ；0.73 ；1.15 ；1.58 m/ s
钢绳规格：Ф 16 mm               钢丝绳容绳量：50 m
·移动装置 移动油缸行程：465 mm   钻机离开孔口距离：315 mm
注:本钻机动力配备柴油机或电动机,需由用户订货时提出.

GXY-2B型岩心钻机：是在GXY-2的基础上加大了立轴通孔、降低了转速，主机杆为Φ89，可以钻进大口径孔满足施工要求。
