橡胶密封滑动轴承三牙轮钻头(FA系列)说明书

橡胶密封滑动轴承三牙轮钻头(FA系列)|橡胶密封滑动轴承三牙轮钻头


发布时间:2017-08-29 09:40:31人气:561

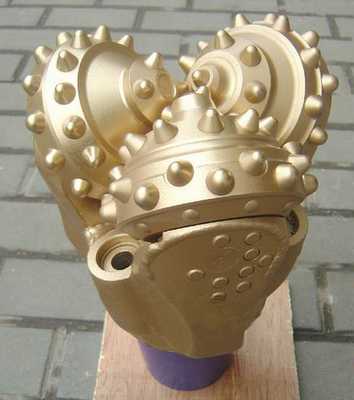

FA系列橡胶密封滑动轴承三牙轮钻头

切削结构
钢齿钻头齿面敷焊新型耐磨合金,增强切削齿耐磨性。镶齿钻头采用新配方新工艺的优质硬质合金齿,提高切削齿的综合机械性能。

保径结构
采用多重保径结构,牙轮外排镶嵌修边齿(GT齿),轮背 爪被镶硬质合金齿,爪尖及前侧堆焊耐磨合金,提高钻头的保径能力。

轴承结构
采用高精度配合的径向滑动、轴向止推轴承,钢珠锁紧。牙爪轴径焊有耐磨合金,牙轮内孔焊接特殊合金并镀银,增强轴承副的耐磨性和抗咬合能力。

密封润滑
轴承密封选用高性能密封圈,最佳的密封呀缩量,弧形密封结构,有效的提高轴承密封的性能。采用高性能钻头专用润滑脂。

产品适用
在常规转速下能承受较高的钻压,配合不同齿形 齿数和出刃高度的切削结构,可使用各种地层钻进。


FA系列橡胶密封滑动轴承三牙轮钻头
技术参数
尺寸 型号
In mm
3 1/2 88.9 FA527C
4 5/8 117.5 FA126 FA517
4 3/4 120.7 FA116C
5 7/8 149.2 FA216 FA537 FA547 FA637
6 152.4 FA117W FA216 FA246 FA517 FA547
6 1/4 158.8 FA127W FA247 FA517 FA527 FA547 FA637
6 1/2 165.1 FA127W FA217 FA517 FA537
6 3/4 171.5 FA116GW FA447 FA537
7 1/2 190.5 FA127W FA217 FA517 FAT517 FA527 FAT527 FA617
7 7/8 200.0 FA117GW FA437G FA517G FA517G FA537G FA547G FA547GY FA617GY FA627G FA637GY
8 3/8 212.7 FA217 FA527 FA547
8 1/2 215.9 FAT117W FAT127W FA137W FA217 FA247 FAT437GK FAT447GK FAT517GK FAT527GK FAT537G FAT547G FA617GY FA637G FA637GY
8 3/4 222.3 FAT437G FAT517G FA527G FA537G FA547G FA617G
9 1/2 241.3 FA117GW FAT417GK FAT437G FAT527G FA527G FA537G FA547G
9 5/8 244.5 FA126W
9 7/8 150.8 FAT127GW FA217G FAT437G FAT517G FAT547G
10 254 FA117GW FA517G FA537G
10 5/8 269.9 FA117GW FA127GW FA137GW FA217G FAT417G FAT517G FAT537G FAT547G
11 279.4 FA126W FA216 FAT517 FAT537 FAT547 FA617
11 5/8 295.3 FA117GW FA127GW FA137GW FA217GFAT417G FAT517G FAT537G FAT547G
12 304.8 FA136W FA216 FAT517 FAT537 FAT547 FA617
12 1/4 311.2 FAT117W FA127W FA137 FAT417GK FAT437G FAT517G FAT527G FAT537G FAT547G FAT617GY FA627G FA637G
12 3/8 314 FAT437G FAT517G FAT527G FAT537G FAT547G FAT617GY
12 15/32 316.5 FAT437G FAT517G FAT527G FAT537G FAT547G FAT617GY FA627G FA637G
13 1/8 333.4 FAT437G FAT517G FAT527G FAT537GFAT547G
13 5/8 346.1 FA437G FA517G FA537G
13 3/4 349.3 FA437G FA517G FA537G
14 3/4 374.7 FA117GW FA127GW FA137G FA517G FA527G
15 1/2 393.7 FA127GW FA127GFA517G FA527G FA537G FA547G
16 406 FAT117GW FAT127GW FA127G FAT517G FAT527G FA535 FAT537G FAT547G FA545
17 1/2 444.5 FAT117GW FA127W FA137 FAT437G FAT517G FAT527G FAT537G FAT547G
18 457.2 FAT547G
18 1/2 469.9 FA547G


FA系列橡胶密封滑动轴承三牙轮钻头
适用低层

IADC 推荐参数 适用地层
钻压(KN/mm) 转速(r/min)
116  117 0.35-0.8 150-80 低抗压强度高可钻性的极软地层,如粘土,泥岩,白垩
126  127 0.35-0.9 150-70 低抗压强度高可钻性的软底层,如泥岩,石膏岩盐,软页岩,软石灰岩
136  137 0.35-1.0 120-60 低抗压强度高可钻性的软至中软地层,如中软页岩,硬石膏,中软石灰岩,中软岩层和有硬夹层的软底层
216  217 0.4-1.0 100-60 高抗压强度的中等地层,如中软页岩,硬石膏,中软石灰岩,中软砂岩,和有硬夹层的软底层
246  247 0.4-1.0 80-50 高抗压强度的中硬地层,如研磨性页岩,石灰岩,砂岩,白云岩和硬石膏,大理石
417 437 447 0.35-0.9 150-70 低抗压强度高可钻性的极软地层,如粘土,泥岩,白垩,石膏,盐岩,软页岩,软石灰岩
517  527 0.35-1.0 140-60 低抗压强度的软底层,如泥岩,石膏,盐岩,软页岩,软石灰岩
537  547 0.45-1.0 120-50 低抗压强度的软到中等地层,如中软页岩,中软石灰岩,中软砂岩和有硬研磨性的中等地层
617  627 0.45-1.1 90-50 高抗压强度的中硬地层,如硬页岩,石灰岩,砂岩,白云岩
637 0.5-1.2 80-40 高抗压强度的硬地层,如砂岩,石灰岩,白云岩和硬石膏,大理石

FA系列橡胶密封滑动轴承三牙轮钻头
