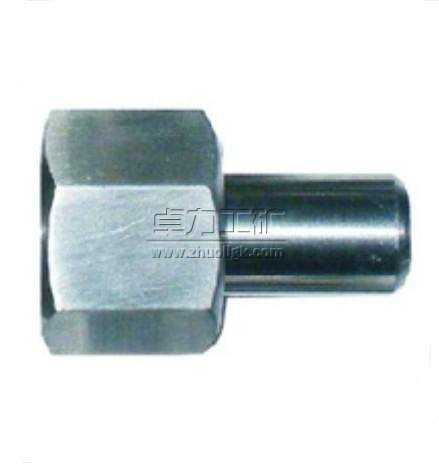

中文名 压力表接头
用 途 连接被测量介质的设备与压力表之间的连接体
接 头 焊接式、扩管、三通接头
尺 寸 压力表表接头国家标准规定尺寸
压力表表接头材质
1．碳钢：用于一般介质测量系统或者氨用压力测量系列;
2．不锈钢：一般有304SS、316SS、316L、钛材、蒙乃尔等.
压力表表接头国家标准规定尺寸
螺纹尺寸表
常用规格
压力表接头螺纹规格与压力表表盘直径有一定的关联关系，国内目前常用的压力表接头规格如下：
压力表接头螺纹尺寸：公制螺纹:Ma*b ，英制螺纹:G*″，美制螺纹: *″NPT（电磁流量计）(压力变送器)
压力表接头螺纹专业术语：
螺距是两条螺纹之间的距离。
牙尖角是螺纹尖角的度数。
压力表接头螺纹
1. 公制：
M20×1.5
“20”代表接头有螺纹处的直径是20mm；
“1.5”代表螺牙和螺牙之间的距离为1.5mm；
“M”代表牙尖角为60°的管螺纹；
在一般情况下：
φ40的连接螺纹尺寸为M10×1；
φ60的连接螺纹尺寸为M14×1.5。
φ100、φ150的连接螺纹尺寸为M20×1.5；
2. 英制：
G1/2″
“″”代表英寸1″=25.4mm
“G”代表牙尖角为55°的非自密封管螺纹
“1/2”为连接管道的直径大小一般有：G1/2”
一般情况下，φ100、φ150使用此螺纹G1/4”，φ60使用此螺纹G1/8”、G3/4”、G3/8”、ZG1/2″（R1/2″）、“ZG”（R）代表牙尖角为55°的非自密封锥管螺纹。 [2]
美制：1/2″NPT “NPT”代表牙尖角为60°的自密封椎管螺纹
压力表接头螺纹规格与压力表表盘直径有一定的关联关系，国内目前常用的压力表接头规格如下：
压力表接头螺纹尺寸：公制螺纹:Ma*b ，英制螺纹:G*″，美制螺纹: *″NPT（电磁流量计）(压力变送器)
压力表接头螺纹专业术语：
螺距是两条螺纹之间的距离。
牙尖角是螺纹尖角的度数。
压力表接头螺纹
1. 公制：
M20×1.5
“20”代表接头有螺纹处的直径是20mm；
“1.5”代表螺牙和螺牙之间的距离为1.5mm；
“M”代表牙尖角为60°的管螺纹；
在一般情况下：
φ40的连接螺纹尺寸为M10×1；
φ60的连接螺纹尺寸为M14×1.5。
φ100、φ150的连接螺纹尺寸为M20×1.5；
2. 英制：
G1/2″
“″”代表英寸1″=25.4mm
“G”代表牙尖角为55°的非自密封管螺纹
“1/2”为连接管道的直径大小一般有：G1/2”
一般情况下，φ100、φ150使用此螺纹G1/4”，φ60使用此螺纹G1/8”、G3/4”、G3/8”、ZG1/2″（R1/2″）、“ZG”（R）代表牙尖角为55°的非自密封锥管螺纹。 [2]
美制：1/2″NPT “NPT”代表牙尖角为60°的自密封椎管螺纹
|
型号
|
Y-50
|
Y-60
|
Y-75
|
Y-100
|
Y-150
|
|
|
表盘直径
|
ф50
|
ф60
|
ф75
|
ф100
|
ф150
|
|
|
常用螺纹
|
公制螺纹
|
M14×1.5
|
M20×1.5
|
|||
|
英制螺纹
|
ZG1/4"
|
ZG3/8"、G3/8"、3/8NPT
|
||||
|
G1/4"
|
ZG1/2"、G1/2"、1/2NPT
|
|||||
|
1/4NPT
|
||||||
