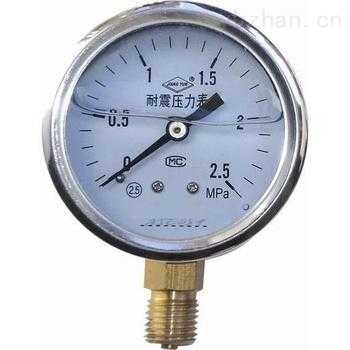

YN-50/60/100/150防震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。
防震压力表广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。
防震压力表广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。
YN系列防震压力表的型号命名：
YN系列防震压力表的技术参数：
YN系列防震压力表的技术参数：
|
型号
|
结构形式
|
精确度%
|
测量范围 MPa
|
|
YN-50Z
|
轴向无边
|
±2.5
|
0～0.16;0～0.25;0～0.4;0～0.6;0～1.0
0～1.6;0～2.5;0～4;0～6;0～10;
0～16;0～25;0～40;0～60
|
|
YN-60
YN-60T
YN-60Z
YN-60ZQ
|
径向无边
径向带后边
轴向无边
轴向带前边
|
|
|
|
YN-100
YN-100T
YN-100Z
YN-100ZQ
|
径向无边
径向带后边
轴向无边
轴向带前边
|
±1.6
|
-0.1～0;-0.1～0.06;-0.1～0.15;
-0.1～0.3;-0.1～0.5;-0.1～0.9
-0.1～1.5;-0.1～2.4;
0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.6
0～2.5;0～4.0;0～6.0;0～10;0～16
0～25;0～40;0～60
|
|
YN-150
YN-150T
YN-150Z
YN-150ZQ
|
径向无边
径向带后边
轴向无边
轴向带前边
|
|
|
|
注：轴向可按要求带方形前边。
|
|
|
|
使用工作温度：-5℃~55℃；-25℃~55℃
使用工作环境振动频率不大于25Hz，振幅不大于1mm
仪表执行标准：Q/320211 DGH01-2003
防震压力表的外形尺寸：
防震压力表外形尺寸示意图
|
型号
|
外形尺寸 mm
|
|
|
|
|
|
|
|
A
|
B
|
C
|
D
|
d
|
d0
|
M
|
|
|
YN-50Z
|
29
|
24
|
0
|
50
|
/
|
/
|
14X1.5
|
|
YN-60
|
31
|
32
|
14
|
60
|
/
|
/
|
|
|
YN-60T
|
31
|
32
|
15
|
75
|
3.4
|
|
|
|
YN-60Z
|
30
|
32
|
0
|
/
|
/
|
|
|
|
YN-60ZQ
|
30
|
32
|
0
|
75
|
3.4
|
|
|
|
YN-100
|
44
|
45
|
18
|
100
|
/
|
/
|
20X1.5
|
|
YN-100T
|
44
|
46
|
19
|
118
|
5.5
|
|
|
|
YN-100Z
|
43
|
45
|
34
|
/
|
/
|
|
|
|
YN-100ZQ
|
43
|
45
|
44
|
118
|
5.5
|
|
|
|
YN-150
|
50
|
47
|
19
|
149
|
/
|
/
|
20X1.5
|
|
YN-150T
|
50
|
48
|
20
|
165
|
5.5
|
|
|
|
YN-150Z
|
51
|
47
|
55
|
/
|
/
|
|
|
|
YN-150ZQ
|
51
|
47
|
55
|
165
|
5.5
|
|
|
|
注：连接螺纹可按要求订货
|
|
|
|
|
|
|
|
使用与订货须知：
使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
