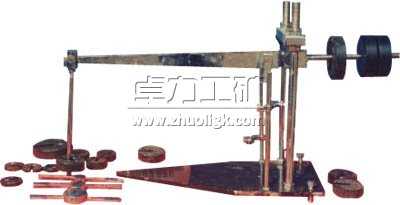

杠杆压力仪器用于在室内对细颗粒土或粒径20mm以下的级配集料试件进行回弹模量测定。根据JTJ05193规程中T013593方法进行试验计算回弹模量。
杠杆压力仪工作原理
采用试件在一定载荷的作用下产生变形,卸去载荷,变形恢复,但载荷大于试件的弹性变形时产生塑性变形,本仪器采用杠杆法对试件进行加荷,卸荷试验,以得到试件的 回弹试模和塑限值。
杠杆压力仪技术参数
杠杆比:10:1
承载板面积:
φ25.2mm-----5平方厘米 ,
φ37.4mm-----11平方厘米,
φ50.5mm----20平方厘米。
杠杆压力仪器技术参数
1、最大压力:1500N
2、承 载 板:直径50mm,高80mm;
3、试 筒:内径152mm、高170mm的金属圆筒;
4、套 环 高:50mm;
5、筒内垫块:直径151mm,高50mm;夯击底板与击实仪相同; 6、量 表:百分表两块;
杠杆压力仪器使用说明
1、试料的准备:如试料为粗颗粒的级配集料,则筛取试料中直径大于20mm的颗粒,如200mm以下的集料的颗粒组成不符合级配要求,则添加所缺粒料,使达到级配要求。
2、击实试验:按击实试验法测定材料的最佳含水率和最大干容量,并绘制含水量……….干容重关系图。
3、制试件,对于路基土做3---4组击实功能不同的试件。 例如:击实功能分别为5.62Kgcm/C㎡(相当于轻型击实仪实验法)12.5Kgcm/Cm,19.5Ggcm/Cm左右的试件,每组6---7各点,利用试件作回弹试模试验。
4。对于路面材料,参照承载比试验法制作方法制取试件,同一试件作2—4个,其中一半进行泡水测膨胀量,然后一起进行逐级载荷试验(即测回弹模量)。
杠杆压力仪器使用注意事项
1.每次使用后,应洗净擦干。
2.非试验人员不得使用本仪器。
3.试验在进行过程中不得离开或与人闲谈。
4.应放置在无尘、无腐蚀常温的环境中。
