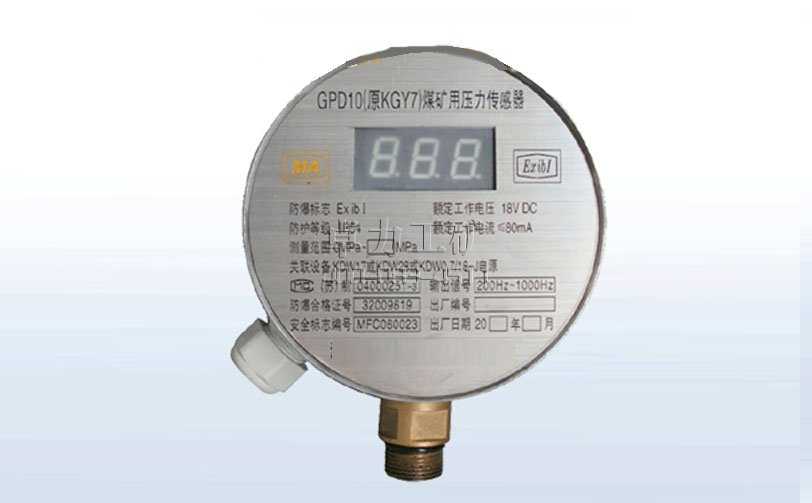

GPD10(原KGY7)型煤矿用压力传感器

GPD10(原KGY7)型煤矿用压力传感器

  GPD10煤矿充填管道压力传感器在沿线充填管路中,选择若干个关键监测点,安装管道压力监测传感器,用于监测充填体输送管路沿线的压力实时在线监测.

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
GPD10(原KGY7)型煤矿用压力传感器说明书

GPD10(原KGY7)型煤矿用压力传感器

GPD10(原KGY7)型煤矿用压力传感器|负压传感器|管道气体、液体压力传感器


GPD10煤矿用压力传感器 gpd10型差压传感器  gpd10压力变送器  GPD10正压传感器  gpd10矿用负压传感器  咨询热线:132 8008 2001 曹经理 卓力竭诚为您服务!

系统概述
GPD10 (原 KGY7) 煤矿用压力传感器(以下简称传感器),属矿用本质安全型设备,可对压力容器或管道中的气体、液体的压力进行连续监测, 并实时地显示被测点的表压值。
GPD10矿用压力传感器可以连续自动地将井下差压转换成标准电信号输送给配接设备。传感器经国家防爆检验机关进行联机检验后, 除了和 KJ70N 煤矿监测系统配合使用外还能够和国 内其它的煤矿监测系统相兼容。

基本功能:在沿线充填管路中,选择若干个关键监测点,安装管道压力监测传感器,用于监测充填体输送管路沿线的压力实时在线监测,及早地发现管路堵塞故障或预警管道破损危险,以便采取措施避免事故的发生。

GPD10矿用压力传感器型号意义
G  -----产品类型代号:传感器。
P  -----第一特征代号,压力;
D  ----- 第二特征代号,电子式;
10 -----主参数,测量范围:(0~10KPa);
传感器的防爆型式为矿用本质安全型,防爆标志为“ExibI Mb”。

GPD10矿用压力传感器产品特点
•采用单片微机和高集成数字化电路,使电路结构简单,性能可靠,便于维修与调试。
•实现了红外遥控调校零点、灵敏度、报警点等功能,使调校方便简单。
•采用优质开关电源,降低了整机功耗,增加了仪器传输距离。
•增加了故障自检功能,便于使用与维护。
•高强度外壳结构,增强了仪器抗冲击能力。
•采用进口压力传感头,测量精确,稳定可靠。
•更宽的工作电压及更小的工作电流。
•标准输出信号接口方式,与所有的监控系统均可配接使用。
•具有防潮、防水、防冲击等防护性能及抗电磁兼容能力。
•无需进行同步调整:单片机进行数据处理,传感器显示数据与输出完全同步。

GPD10矿用压力传感器结构原理
压力传感器由不锈钢壳体(压敏元件、变送器胶封在不锈钢外壳内)和外引线组成,结构紧凑,坚固耐用,安装方便,使用灵活,性能稳定。
压力传感器利用压力变送器作为一次元件将压力转换为电信号,电信号再经过放大等处理后传输到关联设备的PLC 的模拟信号端,作为计量控制信号。

使用环境
传感器在下列环境条件下应能正常工作:
a) 环境温度:0℃~40℃;
b) 湿度:≤95%RH;
c) 大气压力:80 kPa~110 kPa;
d) 无显著振动和冲击的场合;
e) 风速:0~8m/s;
f) 煤矿井下有甲烷爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合。

主要参数
防爆型式:本质安全型,防爆标志ExibI
额定供电电压: 18V.DC。
工作电流:≤80mA。
测量范围:(0~10)MPa;
测量精度:±2%(F.S)
分辨率:0.01 MPa;
基本误差:±0.2 MPa ;
频率信号输出:(本型号输出信号)
  a) 范围 200Hz~1000Hz;
  b) 脉冲宽度大于 0.3ms,高电平状态时的电压不小于 3V,低电平输出状态时的电压小于 0.5V;
  c) 传输距离 2km 时, 传感器的基本误差应不超过 4.5.1.4 的规定。 (采用煤矿用聚乙烯绝缘聚氯乙稀护套通信软电缆 MHYVR:分布电阻≤12.8Ω/km,分布电容≤0.06µF/km,分布电感≤0.8mH/km)。
电流信号输出:(本型号输出信号)
  a) 电流范围(1~ 5)mA 或(4~ 20)mA;
  b) 负载:直流 18V 时输出(1~ 5)mA,负载 0 ~ 1000Ω;直流 18V 时输出(4~ 20)mA,负载 0 ~ 250Ω。
重复性、回程误差、过载性能符合3.4 的要求。
密封性:传感器的测量部分经密封性试验后,压力下降不得超过2%,并不得有损坏现象。电源波动适应能力:在12V~24V 范围内波动时,传感器的基本误差应符合3.4 的规定。
遥控距离:不小于5m。
