电容式压力变送器能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等), 以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
结构组成
电容式压力变送器主要由测压元件传感器(也称作压力传感器)、测量电路和过程连接件三部分组成。
压力变送器微处理器中有16字节程序的RAM,并有三个16位计数器,其中之一执行A /D转换。
D/A转换器把微处理器来的并经校正过的数字信号微调数据,这些数据可用变送器软件修改。数据贮存在EEPROM内,即使断电也保存完整。
数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号,并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。
工作原理
被测介质的两种压力通入高、低两个压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。电容式压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。电容式压力变送器和电容式绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。电容式压力变送器的A/D转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,,传感器微调等运算,以及诊断和数字通信。
特点
数字精度:+(-)0.075%
l 稳定性:0.075% 60个月
l 量程比:100:1
l 测量速率:0.2S
l 小型化(2.4kg)全不锈钢法兰,易于安装
l 过程连接与其它产品兼容,实现最佳测量
l 世界上唯一采用H合金护套的传感器(专利技术),实现了优良的冷、热稳定性
l 采用16位计算机的智能变送器
l 标准4~20m.
l 支持向现场总线与基于现场控制的技术的升级
优势分析
模拟型特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻(2.4kg)
● 全系列统一结构、互换性强
● 小型化(166mm总高)
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体
智能型特点:
●超级的测量性能,用于压力、差压、液位、流量测量
●数字精度:+(-)0.05%
●模拟精度:+(-)0.75%+(-)0.1%F.S
●全性能:+(-)0.25F.S
●稳定性:0.25% 60个月
●量程比:100:1
●测量速率:0.2S
●小型化(2.4kg)全不锈钢法兰,易于安装
●过程连接与其它产品兼容,实现最佳测量
●世界上唯一采用H合金护套的传感器(专利技术),实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA,带有基于HART协议的数字信号,远程操控
●支持向现场总线与基于现场控制的技术的升级。
技术参数
模拟量:二线制4~20mADC
数字量:两线制4~20mADC并叠加符合HART协议的过程变量数字信号。
电源:供电电压12.5~45VDC
负载限制:回路最大负载电阻Rmax取决于供电电压。HART通讯要求负载电阻不低于250Ω ,不高于600Ω
通讯距离:最大通讯距离为1.5Km,多站通讯最多可接15台智能变送器。
输出显示:四位制数字显示、五位LCD液晶显示、指针式。
防爆形式:本安型:ExiaII CT5; 隔爆型。
零点迁移范围: 零点可随意正迁移或负迁移,但不得使设定的测量范围上下限和量程超出极限值。
温度范围:环境温度:-40~85℃ (选用LCD指示表时为-20~70℃)
测量介质温度: -40~104℃
静压和单向超压范围: 3.45Kpa(绝压)~31.2MPa(表压)
相对湿度: 5~98%RH
启动时间: 5秒内启动
容量变化量: 小于0.16cm3
阻尼调整: 时间常熟0.20~25秒
故障报警: 如传感器或电路出现故障,自动诊断功能将自动输出3.9或21.0mA
组态保护: 为了避免变送器的组态数据被随意改动,可通过软件或保护开关锁定存储的数据。

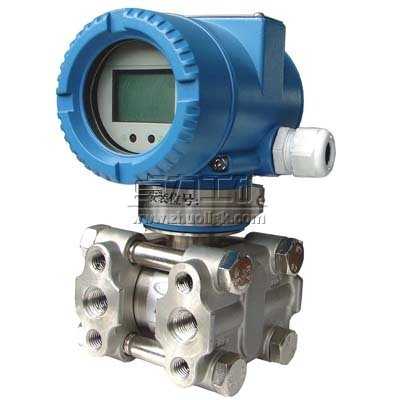

HSL-1151/3051 电容式压力变送器
|
|||||||
3051
|
数字压力变送器
|
||||||
|
口
|
压力形式
|
|||||
|
D、压差压力 A、绝对压力 G、表压压力 H、远传压力、压差
|
|
|||||
口
|
零件材料
|
|
|
||||
|
1、316L 2、哈氏合金C 3、蒙乃尔合金
|
|
|
||||
S口
|
输出信号
|
|
|
|
|||
|
1、二线制(4~20)mA(默认) 2、4-20mA带Hart协议
|
|
|
|
|||
C口
|
过程连接方式
|
|
|
|
|
||
|
1、内螺纹1/4NPT(默认) 2、内螺纹M20*1.5
|
|
|
|
|
||
V口
|
显示方式
|
|
|
|
|
|
|
|
1、无显示(默认)
2、LCD数字0~100%显示(液晶)
|
|
|
|
|
|
|
F口
|
防爆等级 1、标准型、不防爆(默认)2、本安型(EXiaIICT4)3、隔爆型(EXdIIBT4)
|
|
|
|
|
|
|
E口
|
附件
|
|
|
|
|
|
|
1、含三阀组 2、含安装支架
|
|
|
|
|
|
|
