AP型绝对压力变送器说明书

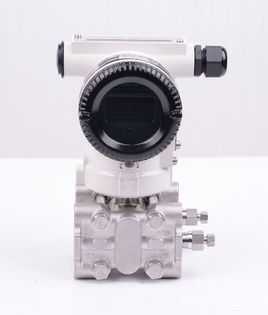

AP型绝对压力变送器|智能绝对压力变送器


发布时间:2018-04-13 08:40:21人气:485
绝对压力变送器 智能绝对压力变送器 电容式绝对压力变送器 电容薄膜式绝对压力变送器 eja绝对压力变送器 绝对压力变送器价格 Tel:132 8008 2001 曹经理

AP型绝对压力变送器可实现对除气系统、蒸馏塔、蒸发器和结晶器等设备内的绝对压力测量,允许在10Mpa下的压力。
绝对压力变送器的δ室一侧接受被测绝对压力信号,另一侧被封闭成高真空基准室,然后将其转换成4~20mA DC信号输出。

压力变送器包括GP型压力(含负压)变送器,AP型绝对压力变送器。
以上二类变送器与智能放大板组合,可构成智能型压力变送器,它可通过符合HART协议的手操器相互通讯,进行设定和监控。

小型化电容压力/差压变送器是引进国外先进技术和设备生产的新型变送器,关键原材料、元器件和零部件均选用进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行,并被广泛使用的两种变送器的结构优点,给使用者耳目一新的感觉。同时与传统的1151、CECC等系列产品在安装上可直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

产品特点
准确性高,稳定性好,二线制输入(特殊可四线制);
固体元件,接插式印刷线路板;小型,重量轻,坚固抗振;
量程,零点外部连续可调;正迁移可达500%,负迁移可达600%
阻尼可太调;单向过载保护特性好;
无机械可动部件,维修工作量少;全系列统一结构,零部件互换性强;
接触介质的膜片材料可选择;(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
防爆结构,全天候使用;智能HART现场总线协议

技术参数
使用对象:液体、气体和蒸汽
测量范围:0~0.1Kpa至0~40Mpa
输出信号:4~20mA DC
供电电源:12~45VDC,一般为24V供电
现场显示:指针式0~100%刻度显示,LED数码显示,LCD液晶显示可选
防爆等级:隔爆型dIIBT4,本质安全型iaIICT6
精确度:±0.2%、±0.25%、±0.5%
稳定性:六个月内不超过最大量程的基本误差绝对值
隔离膜片:316不锈钢、哈氏合金C-276,蒙乃尔合金或胆
排气/排液阀:316不锈钢、哈氏合金C,蒙乃尔合金
法兰和接头:316不锈钢、哈氏合金C,蒙乃尔合金
接触介质O形环:丁腈橡胶,氟橡胶
灌充液:硅油或惰性油
螺栓:316L不锈钢
壳体材质:低铜铝合金
引压连接件:法兰、NPT1/4,中心距54mm;接头NPT1/2或M20×1.5阳螺纹球锥面密封,带接头时中心距50.8、54、57.2mm(NPT锥管螺纹符合GB/T12716-91)
信号连接孔:G1/2

技术性能
输出信号:二线制4~20mA DC
二线制4~20mA直流信号上叠加数字信号(智能)
供电电源:12~45VDC
电源影响:<0.005%/V
负载影响:电源稳定时,无负载影响。
测量精度:调校量程的±0.2%,±0.25%,±0.5%
(标配精度为±0.5%,若选择其他精度请在订货选型时注明。)
迁移特性:最大正迁移量500%
最大负迁移量600%

负迁移量的绝对值,不大于一个工程大气压。
迁移后的上限或下限绝对值,均不应超过最大测量范围的上限值。
绝对压力变送器不能进行负迁移。
阻尼:通常可在0.2~1.67秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大。
启动时间:﹤2秒,不需预热
工作环境:环境温度:-29~93℃(模拟放大器)
-29~65℃(带显示表头)
环境湿度:0~95%
防护特性:IP65
防爆类型:隔爆型 ExdIIBT4
本安型 ExiaIICT4
静压影响:零位误差:±0.5%最大量程限值,对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。
振动影响:任何方向200Hz振动时,±0.05%/g。
安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来消除。

AP型绝对压力变送器选型
AP
绝对压力变送器
量程范围
4
0-4~40KPa
5
0-40~250KPa
6
0-0.16~1.0MPa
7
0-0.4~2.5MPa
8
0-1.6~10MPa
输出
E
非智能型(4-20mA)
S
智能式(HART协议)
结构材料 部分
法兰和接头
排气/排液阀
隔离膜片
灌充液体
22
316不锈钢
316不锈钢
316不锈钢
硅油
23
316不锈钢
316不锈钢
哈氏合金C
24
316不锈钢
316不锈钢
蒙乃尔
25
316不锈钢
316不锈钢
33
哈氏合金C
哈氏合金C
哈氏合金C
35
哈氏合金C
哈氏合金C
44
蒙乃尔
蒙乃尔
蒙乃尔
显示表头
M1
0-100%线性指示表
M2
LED显示表
M3
LCD显示表
安装支架
B1
管装弯支架
B2
板装弯支架
B3
管装平支架
管道连接
C0
1/2-14NPT锥管内螺纹接头
C1
1/2-14NPT引压接头后部焊接引压管Φ14
C2
M20×1.5外螺纹丁型接头-Ф14引压管
工作场所
d
隔爆型dⅡBT4
i
本安型iaⅡCT6

绝对压力变送器
