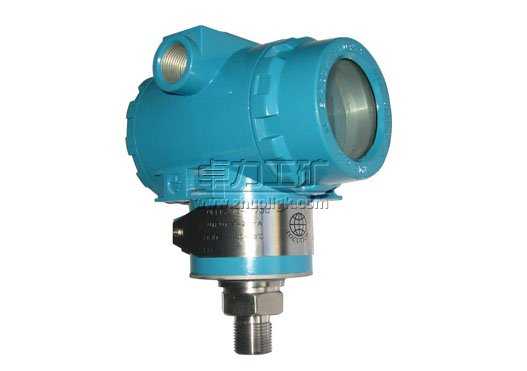

308系列扩散硅压力变送器说明书

308系列扩散硅压力变送器采用具有国际先进技术进口陶瓷传感器，再配以高精密电子元件，经严格要求的工艺过程装配而成。它与使用的常规压力变送器相比。有两个显著不同的技术差别：一是测量元件采用新兴的高精密陶瓷材料；二是测量元件内无中介液体，是完全固体的。
308系列扩散硅压力变送器压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。采用进口扩散硅或陶瓷芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。可替代传统的远传变送器，霍尔元件、差动变送器，而且具备DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。能与各种型号的动圈式指示仪、数字变送器、电子电位差计配套使用，也能与各种自动调节系统或计算机系统配套使用。

308系列扩散硅压力变送器的工作原理
   被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。

308系列扩散硅压力变送器的技术指标
   精度等级：0.25级基本误差±0.25%
   非线性误差：0.3级≤±0.3%FS
   滞后误差： ≤±0.3%FS
输出特性：
①0-10mA输出，负载电阻0-1.5KΩ
②4-20mA输出，负载电阻0-600Ω
③恒流输出内阻大于10MΩ
④二线制4-20mA输出：标准供电DC24V
防爆标志：（RPT-Ⅲ）：Exia Ⅱ CT4-6

308系列扩散硅压力变送器的选型表

308-1	扩散硅压力变送器（普通）
308-2	扩散硅压力变送器（防爆）
	代码	量程范围
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代码	精度等级
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代码	输出代号
			E	4-20mADC二线
			K	0-10mA
			M	用户约定
				代码	压力连接
				R	标准型（M20×1.5）
				P	齐平膜
				O	按用户尺寸加工
					代码	选项
					i	本安型iaⅡCT6
					d	隔爆型dⅡBT4
					T	船用型
					M1	线性指示表
					M2	LCD数字显示表
					M3	LED显示表
					Z	阻尼调整
					Q	迁移
					A	绝压测量
					F	负压测量
					C	选用陶瓷传感器（带＊量程无）
					S	散热器及过程连接件
					Y	用户约定
