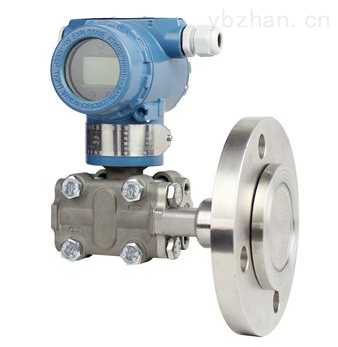

单法兰压力变送器的功能
输出：2线制，4～20mA DC输出，数字通讯，可编程设定线性或平方根输出方式，HART协议加载在4～20mA DC信号上。
电源电压：工作状态：10.5～42V DC
数字通讯：16.4～42V DC
本 安 型：16.4～30V DC
负载（输出信号代码为D和E时）：工作状态：0～1335Ω 数字通讯：250～600Ω
HART通讯距离：用多芯双绞线时可通讯距离最大达2Km。通讯距离因电缆类型而异。公式如下：L=65000000/（R×C）-（C1+10000）/C
L=长度（m和ft）
R=阻抗（Ω ，包括电源阻抗）
C=电缆电容（pF/m或pF/ft）
C1=最大并联电容（pF/m或pF/ft）
单法兰压力变送器的阻尼时间常数：放大器部件和膜盒的阻尼时间常数之和。常数在0.2～64秒范围内可调。
环境温度：-40～85℃（-40～185?F） -30～80℃（-22～176?F）【带LCD表头】
接液温度：-40～120℃（-40～248?F）
调量程的参考精度（包括从零点开始的线性、滞后性和重复性）：±0.1％
单法兰压力变送器的稳定性：±0.1％量程上限/12个月
单法兰压力变送器的型号和规格代码表
| 3051 | 单法兰压力变送器 | |||||||||
| 代码 | 量程范围KPa | |||||||||
| 3 | 0-1.3～7.5 | |||||||||
| 4 | 0-6.2～37.4 | |||||||||
| 5 | 0-31.1～186.8 | |||||||||
| 6 | 0-117～690 | |||||||||
| 代码 | 输出 | |||||||||
| E | 4-20mA | |||||||||
| S | 智能式 | |||||||||
| 代码 | 公称直径尺寸（mm） | 插入筒长度（mm） | 高压侧隔膜片材料 | |||||||
| A0 | （3〞）80 | 平 | 316LSST | |||||||
| A2 | （3〞）80 | 50 | 316LSST | |||||||
| A4 | （3〞）80 | 100 | 316LSST | |||||||
| A6 | （3〞）80 | 150 | 316LSST | |||||||
| B0 | （4〞）100 | 平 | 316LSST | |||||||
| B2 | （4〞）100 | 50 | 316LSST | |||||||
| B4 | （4〞）100 | 100 | 316LSST | |||||||
| B6 | （4〞）100 | 150 | 316LSST | |||||||
| C0 | （3〞）80 | 平 | 哈氏C-276 | |||||||
| C2 | （3〞）80 | 50 | 哈氏C-276 | |||||||
| C4 | （3〞）80 | 100 | 哈氏C-276 | |||||||
| C6 | （3〞）80 | 150 | 哈氏C-276 | |||||||
| D0 | （4〞）100 | 平 | 哈氏C-276 | |||||||
| D2 | （4〞）100 | 50 | 哈氏C-276 | |||||||
| D4 | （4〞）100 | 100 | 哈氏C-276 | |||||||
| D6 | （4〞）100 | 150 | 哈氏C-276 | |||||||
| E0 | （3〞）80 | 平 | 钽 | |||||||
| F0 | （4〞）100 | 平 | 钽 | |||||||
| 代码 | 安装法兰 | |||||||||
| A | 3〞150lb | |||||||||
| B | 4〞150lb | |||||||||
| C | 3〞300lb | |||||||||
| D | 4〞300lb | |||||||||
| 代码 | 结 构 材 料 | |||||||||
| 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | ||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | |||||||
| 代码 | 选项 | |||||||||
| M1 | 0-100%线性指示表 | |||||||||
| M3 | 3位半LCD显示表 | |||||||||
| M4 | 智能表显示 | |||||||||
| B1 | 管装弯支架 | |||||||||
| B2 | 板装弯支架 | |||||||||
| B3 | 管装平支架 | |||||||||
| D1 | 侧面泄放阀在压力室上部 | |||||||||
| D2 | 侧面泄放阀在压力室下部 | |||||||||
| 不注 | 1/2NPT锥管螺纹接头 | |||||||||
| C2 |
丁字形螺纹接头M20×1.5，带后部焊接Ф14 引压管的球锥连接头 |
|||||||||
| d | 隔爆型dⅡBT4 | |||||||||
| i | 本安型iaⅡCT6 | |||||||||
