KT506无线通信系统说明书

产品用途
系统功能：
1．3G CS域的语音通信系统
基于WCDMA微蜂窝基站、提供短消息，常用增值业务、统一调度功能；
2．3G PS域的数据传输网络
基于WCDMA微蜂窝基站；
3．可视移动电话
实现井下手机终端可视通话；
4．终端业务数据推送
将井下各系统的设备当前开停状态以及设备值和报警值实时推送给终端；

产品特点
1.移动调度指挥：
移动显示视频、图片、安全监测信息，实时掌握生产数据、工况数据，通过语音、短消息、邮件会商分析，实现生产的移动调度指挥；
2.多网互通
融合通信平台KT506矿用无线调度通信系统不但能实现内部的通信，还可以通过核心平台与多种传统语音通信网络互联，实现与PSTN固话、GSM/3G手机、PBX通信专网、NGN通信平台等传统通信网络互联。这使得KT506系统能够将非系统内部的人员快速接入到系统中，实现统一的调度指挥，满足多部门协同工作的需要。
3.安全性和可靠性
提供终端设备的安全性以及用户通话的安全性，并且使用多种技术手段保证通话质量。
4.简便性
井下本安基站重量轻，安装方便。巷道内任何方向只需要一芯光缆，方便维护。井下光缆少，并且不需要井下交换机（已经集成到基站中），节约了大量建设成本的同时也减少了维护工作量，保证了系统的高可靠性。
5.兼容性
支持与调度有线系统、广播系统互联互通，实现全网的有线、无线调度功能，为现场调度指挥提供可靠保障。
6.信号覆盖强
无线通信井下信号覆盖水平在全行业处于绝对领先水平。使用定向天线即可在平直巷道实现1000米以上的无线信号覆盖。
7.异常处理
系统特有的自动短信通知和语音播报功能，可在紧急情况下通过多种方式通知机主本人，及时采用应急预案处理险情。

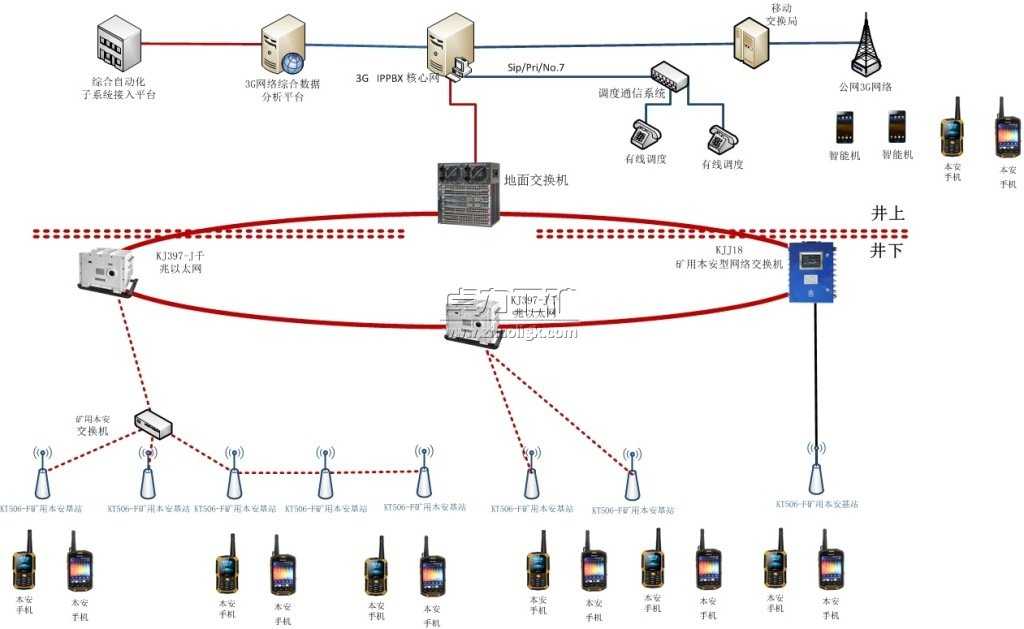

系统原理：
1.KT506无线通信系统采用WCDMA的技术,基于工业以太网的组网模式，并结合数字矿山建设的总体目标，实现矿山的高效、安全、绿色与可持续；最终实现矿山的高度信息化、自动化、智能化与高效安全开采，以至无人采矿和遥控采矿；
2.采用开放的Android软件平台，后期开发更便捷，软件升级更方便；
3.采用多网融合技术，能与数字矿山的其它监测监控系统实现高效的联动，实时掌握生产数据、工矿数据，最终可实现无线数字矿山调度室移动办公；
4.整个系统可以通过增减基站来调整网络的容量，适用各类大中小型矿井，组网更灵活；
5.基于井下工业以太环网，可真正实现三网合一，减少网络重复投资，为今后数字矿山的可持续发展提供坚实基础；
6.系统具有无线数字调度功能，可实现调度的所有功能，并可以进行特殊调度功能的定制服务，操作灵活方便，有线无线生产调度有机结合；
7.系统特有的自动短信通知和语音播报功能，可在紧急情况时通过多种方式通知机主本人，及时采用应急预案处理险情；

产品参数
1.网关
① 电路交互域CS业务
●  支持AMR 12.2k语音通话
●  支持64k CS视频呼叫
●  支持紧急呼叫业务
②分组交互域PS业务
●  支持PS 64k、128k、384k业务
●  支持网页浏览、数据下载和视频类业务
③SIP业务
●  支持SIP和CC之间的语音通话
●  支持SIP终端之间的语音通话
●  可连接PBX，支持与模拟电话的语音通话
④并发业务
●  支持AMR语音和PS并发业务
●  支持可视电话和PS并发业务
⑤其他业务
●  支持短消息业务
⑥切换功能
●  支持基本CS和PS业务由一个基站向另一个基站的切换
⑦支持媒体格式：AMR、G.711U、G.711A
⑧提供不同场景下不同数目的基站接入，分别提供20套/50套/100套基站接入的系列产品
⑨提供超过1000路语音通信

2. 基站
①无线信号
●  通信协议： WCDMA；
●  调制方式：QPSK；
●  工作频率：接收：1920MHz～1980MHz；发射：2110MHz～2170MHz
●  无线信道数：28个；
●  无线传输距离：1000m（无遮挡与配套手机之间）；
●  天线：定向天线。

②供电电源
A. 额定工作电压：DC12V；
B. 工作电压范围DC10.2V～DC14.5V；
C. 工作电流（mA）：≤1000mA

③.网口信号
A. 信号路数：2光+2电；
B. 传输方式：全双工TCP/IP以太网电信号传输；
C. 传输速率：10/100Mbit/s；

3. 终端
矿用本安型手机
①特点
●  具备无线接入互联网的能力。需要支持GSM和WCDMA网络。
●  具有PDA的功能。包括PIM（个人信息管理），日程记事，任务安排，多媒体应用，浏览网页。
●  具有开放性的操作系统。拥有独立的核心处理器（CPU）和内存，可以安装更多的应用程序。使智能手机的功能可以得到无限扩展。
●  人性化，可以根据个人需要扩展机器功能。根据个人需要，实时扩展机器内置功能，以及软件升级，智能识别软件兼容性，实现了软件市场同步的人性化功能。
●  功能强大，扩展性能强，第三方软件支持多。
②基本参数
●  额定工作电压：DC 3.7V；
●  待机电流：≤ 20mA；
●  通话电流：≤ 400mA；
●  最大工作电流：≤ 400mA。
●  振铃响度：≥ 75dB
●  开路电压：DC 3.8～4.1V；
●  过流保护动作值：≤1.70A；
③无线参数
●  通讯协议：WCDMA；
●  工作频率： 1920MHz~2170MHz；
●  最远通讯距离：1000m(与基站配套通讯范围内无遮挡物)。
④功能
防护等级IP67，抗噪声能力强。该智能终端具有三防功能，防水、防摔、防尘功能好。另手机设置有两个话筒，可以有效抵消通话环境周围的噪声，符合煤矿井下使用环境。

4. KDW127/12B矿用隔爆兼本质安全型直流稳压电源
●  额定输入电压：AC127V
●  输出参数：额定输出电压DC12V（±5%），额定输出电流1.5A，外部最大负载电容10uF。
●  输出回路：2路
●  具有备用电池，当无交流电源输入时，输出不小于2小时（输出额定负载时）以保证井下分站正常工作。
●  避雷设计。
