KT418矿用无线通信子系统说明书

详细用途

煤矿3G无线多媒体综合通信系统是集矿用无线通信系统、矿用广播通信系统和人员管理定位系统于一体的具有可持续性和高扩展性的多网融合技术，是一个集语音通信、人员定位、数据传输、多媒体广播通信和视频通话等多功能于一体的综合网络。该综合系统以矿用无线通信系统为核心网络平台，通过RJ45口、光口、无线TD通信等接口可接入矿用广播通信系统、人员管理定位系统、安全监测类系统。
　　矿用工业综合自动化网络平台
　　本系统支持环形组网技术，可提供总传输速率不大于10Mbps TCP/IP协议业务的数据上传，解决了人员定位、紧急扩播、安全监测等传统业务的数据上传需求。
　　有线无线一体化通信调度平台
　　有线无线语音的融合调度，高速的3G通道可承载移动视频监控、可视通话、矿山综合信息应用等业务，满足矿山企业的管理需求。
　　矿山统一消息预警平台
　　将矿井综合自动化、远程联网、安全/人员监测系统中各类超限报警信息和矿井主要安全、生产、经营信息进行集中管理、分级处理;并根据需要发送到相关管理人员的手机终端。

技术特点

两级设计
　　引入基站控制器单元，1根光缆拉到井下，通过基站控制器就可下灵活部署高达48个本安型基站。而传统架构井下基站光纤都需要连接到地面，因此大大降低施工难度，增强井下基站部署能力。
　　环形组网
　　为了满足井下通信可靠性要求，井下基站支持环形连接，在无线基站间连接光纤出现单点故障的情况下，不影响通信，系统自动切换至备份链路。
　　接口丰富
　　无线基站预留了以太网接口，为使用以太网接口的设备提供了传输网络，不必再单独铺设传输线，简化布线节省成本;各种传感设备可以通过3G无线网关方便快捷的接入本网络。
　　多矿区组网
　　主矿区部署方式与单矿区组网方案一致。
　　各分矿区基站通过交换传输设备连接到主矿区网络控制器即可实现跨矿区调度。
　　所有节点统一调度，用户直播分机号即可通话，用户感觉不到地理差异。
　　本质安全
　　基站符合本质安全型防爆要求，部署方便灵活。

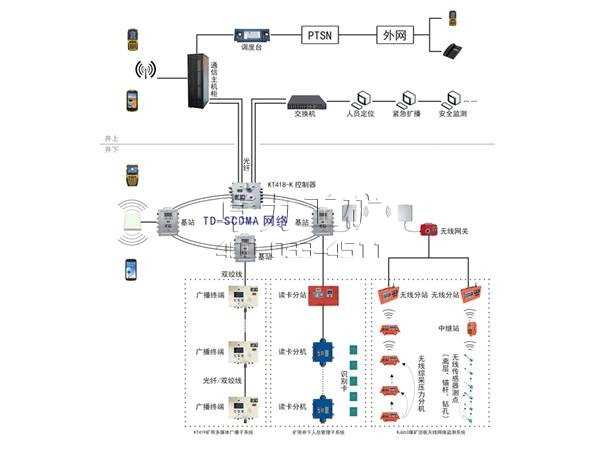

系统组织
