KT25无线通信系统说明书

●系统概述：



       随着我国经济建设的高速发展，人们的工作、生活节奏日益加快，对通讯服务的需求也不断提高，传统的有线窄带话音业务已远远不能满足人们的通讯需求。通讯设备的小型化和满足用户在任何活动范围内使用已成为当今通讯发展的主流，特别是在无线通讯领域，5W化（Whoever；任何;whenever在任何时间；wherever在任何地点；whomever与任何人whatever实现任何通讯需求）已是大势所趋，对通讯设备的要求也呈现多元化的发展方向。采用PHS技术的KT25型煤矿无线通信系统，符合国家信息产业部（1998）第649号文件中关于PHS的频率分配、基站设置的技术要求和PHS系统的信道划分要求。PHS技术广泛应用于移动通信、无线电话、无线专用小交换机（PBX）、无线本地环路、无线数据通信等领域。PHS系统采用微蜂窝技术，大大提高了系统的频率复用率，扩大了系统总体容量，降低了手机发射功率，延长了电池使用时间。PHS系统采用动态信道分配（DCA）技术，支持手机自动漫游、越区切换，可自动完成鉴权和加密，支持移动速度达50km/h。PHS系统可以充分利用现有公众电话网，为用户提供费用低廉的业务功能，并可申请公安、消防、救护等服务的紧急长途免费拨号等业务，在其交换设备上增加新的功能。PHS系统终端为移动手机、移动可视电话、数据传输卡，可进行话音、数据及图像通信。

     集成基站控制器（ICSC）是中心通讯公司在ZXPCS ANU系统基础上推出的功能更强大的个人无线通信产品。它综合了接入网技术、个人手持电话系统PHS技术和全球移动通信系统GSM技术优点，将原来一个个孤立的小规模PHS网络，整合成为可以全网互联互通统一的网络，通过标准的MAP协议可以方便地实现用户的漫游呼叫，满足了人们日益增长的随时随地通信的需求，为人们提供优良的语音和数据通信服务。



集成基站控制器（ICSC）采用了中兴通讯公司通用的新一代软硬件平台，提高了处理能力，并增强了系统可靠性。新系统提供了图形化界面配置功能，并采用和互联互通网关（IGW）相同的单板器件，这样使得整个系统维护更加易于维护，减少了实际维护人员的工作量，更好的满足了用户需求。

●系统组成：

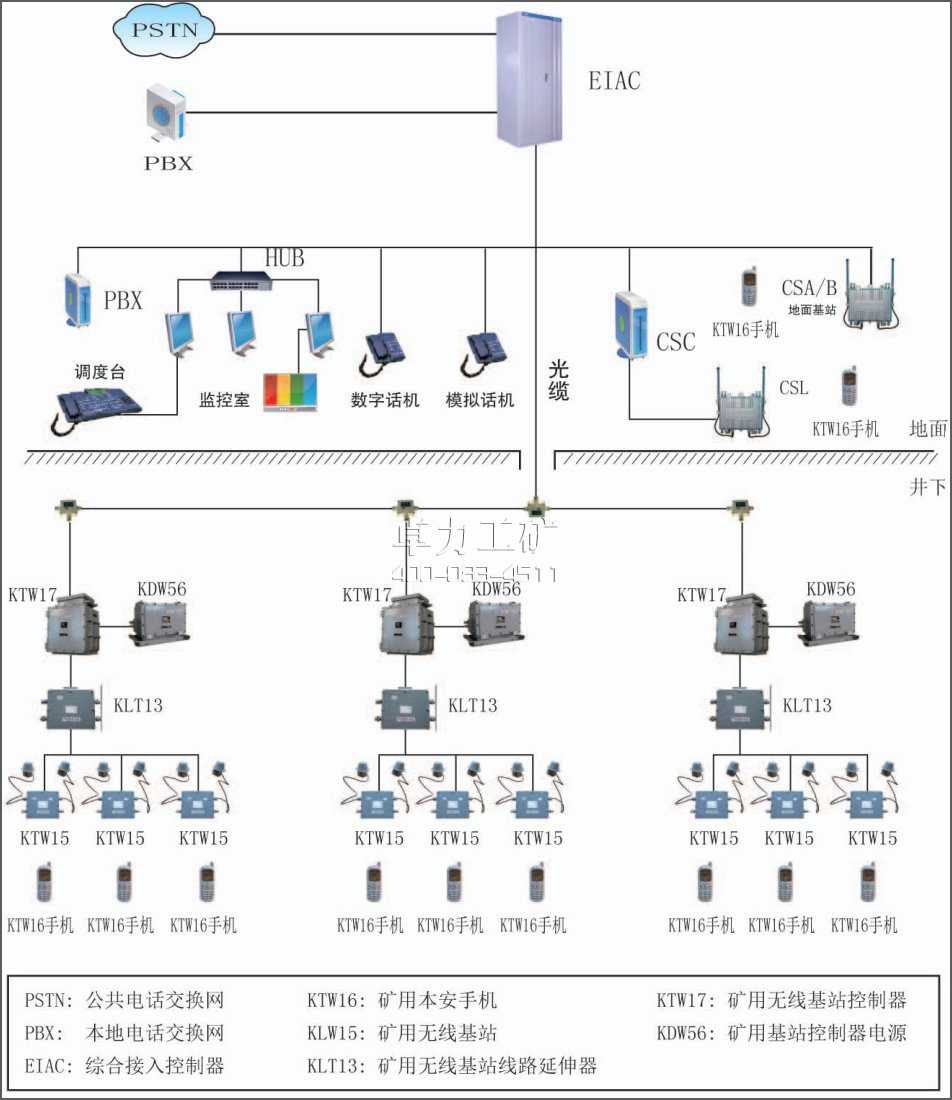

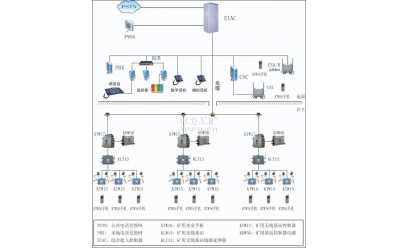

系统包括地面部分和井下两个部分。地面局端设备互联互通网关（IGW）、归属位置寄存器（HLR）/鉴权中心（AUC）和集成基站控制器（ICSC）以及操作维护模块等组成。公网交换机（PBX）可以通过NO.7与IGW相连，实现本系统与固定电话网的互通。并由光端机经光缆与井下设备相连。井下KTW17型矿用无线基站控制箱通过2芯矿用通信光缆与ICSC相连。KTW15型矿用无线基站通过2芯矿用通信电缆（U口）与KTW17型矿用无线基站控制箱相连。KTW型矿用本案手机与基站之间采用基于RCR STD-28标准的无线链路。系统构架呈树形结构，IGW为一级目录，可接入多台ICSC; ICSC为二级目录，可接入多台控制箱；控制箱为三级目录，可接入多台基站。只有地面基站既经地面基站控制器接入集成基站控制器，也可以直接接入基站控制器。



●系统特点

1．  KT25煤矿无线通讯系统依托中心通讯成熟的PCS技术，拥有强大的技术支撑。

2．  KT25 煤矿无线通讯系统能全面提高矿井调度通讯指挥效率、保障安全生产、提升矿井自动化水平。

3．  KT25煤矿无线通讯系统覆盖范围广，可以井上井下一体化、有线无线一体化，在矿务局内部组建信息“小地球村”。

4．  KT25煤矿无线通讯系统功能强大，可以一机双号，双机一号，在局网和公网之间自动漫游；具有跟踪、救助等定位业务和通知、广播、寻呼、短信以及可视电话、盲区呼叫等业务。

5．  KT25煤矿无线通讯系统容量大，一套地面设备可容纳60000部手机；KT25煤矿无线通讯系统局级组网信息畅通，资源共享（KT25煤矿无线通讯系统传输距离长，可以局级组网，同时接入10多个矿井，共享一套地面设备平均投入成本低）。

6．  KT25煤矿无线通讯系统在具有小灵通基本通话功能基础上，还具有调度系统功能。系统可以提供强大的排队、调度、会议功能、实现广播、调度紧急呼叫分机；调度群呼、组呼、强插、强拆；呼叫转接、保留、切换、代答等功能。

7．  KT25煤矿无线通讯系统在无需增加其它井下设备情况下，就可以实现人员定位功能。当持有手机的用户进入信号覆盖区域内，系统会主动记录下携带手机的用户所经过的区域行踪。





●系统功能：

1．语音业务1)本系统内移动终端手机之间的呼入呼出服务；2)本系统接入公网交换机，能实现本系统内的移动终端和固定电话之间的呼入呼出服务。3)来电显示；4)遇忙提示重拨：当用户所呼叫的号码在忙时，系统能够语音提示需要重拨号码；5)紧急呼叫业务：系统内的用户不需要勃发呼出前缀，就可以直接拨打一些紧急呼叫号码如110、119等。

2．配置管理1)对KTW17型矿用无线基站控制箱的配置：可以添加、修改或删除；2)对KTW15型矿用无线基站的配置：可以添加、修改、删除和激活/去激活，可以配置编号和类型等；

3)用户配置：可以添加、修改和删除用户，可以配置用户的号码、权限和类别等；

3．故障管理

1)当前告警信息：显示当前的告警信息，内容包括产生告警的对象、故障现象和告警时间；2)历史告警信息：显示历史的告警信息，内容包括产生告警的对象、故障现象和告警时间。4．安全管理

限制各级人员访问系统的权限，通过定义用户账号对应的密码和访问权限，保护管理信息不被越权使用。
