KJH123型煤矿主井装载控制及提升信号系统

KJH123型煤矿主井装载控制及提升信号系统

  KJH123型煤矿主井装载控制及提升信号系统由KJH119型主井装卸载控制系统和KXT125型矿用提升信号系统两大系统组成,使装卸载系统与提升绞车控制系统较好的实现了电气闭锁,使主井装卸载作业实现了自动化、高效化、安全化。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
KJH123型煤矿主井装载控制及提升信号系统说明书

KJH123型煤矿主井装载控制及提升信号系统

KJH123型煤矿主井装载控制及提升信号系统|KJH119型主井装卸载控制系统|KXT125型矿用提升信号系统


KJH123型煤矿主井装载控制及提升信号系统是煤矿立井装卸载作业时必备的信号控制系统,该系统由KJH119型主井装卸载控制系统KXT125型矿用提升信号系统两大系统组成。该系统不仅实现了主井装卸载作业的动态监控以及井口和井底的信号通讯,而且使装卸载系统与提升绞车控制系统较好的实现了电气闭锁,使主井装卸载作业实现了自动化、高效化、安全化。
整套系统采用进口PLC控制系统集中控制,采用计算机画面组态化模拟显示,并可方便的与矿山用户的计算机系统联网,在煤矿调度室系统实现集中监控运行。
  KJH123型煤矿主井装载控制及提升信号系统

系统功能介绍
    (一) 装卸载系统功能
    1、在井口和井底处均配备了操作台,采用LED图形界面显示,对装卸载系统模拟监控。
    2、在绞车房配备工控计算机,采用计算机画面组态化模拟显示,对装卸载系统模拟监控。
    3、装载工作方式:拥有自动、手动、点动三种装载方式。
    4、具有装载保护功能:具有定量、定容、定时三重保护。
    5、具有防止二次重复装载功能。
    6、具有装载吨数累计功能。
    7、具有故障自动报警并对当前故障原因的显示并记录在历史档案内的功能。
    8、具有绞车房对井底装载系统的微机监控功能。
    9、具有完善的数据库功能,可对数据进行追忆查询。
    10、具有仓位显示功能。
    (二) 信号闭锁功能
    1、具有井底与井口闭锁功能:即井底转发车,井口不能令绞车起动。
    2、具有井口与车房闭锁功能:即井口不发信号,车房收不到信号。
    3、具有信号指令之间闭锁功能:即某一信号指令发出后,其它信号指令不能发出,急停、停止信号除外。
    4、具有信号与开车回路的闭锁功能:即信号不发到绞车房,绞车不能启动。
    5、具有急停信号与绞车安全回路闭锁功能:按下急停按钮,断开绞车安全回路。
    6、具有井底箕斗到位与信号的闭锁:箕斗不到位,信号指令不能发出。
    7、具有信号与装载闭锁功能:即井底定量斗闸门关闭状态,信号才能发出。
    (三) 显示、报警及通讯功能:
    1、在井底、井口采用LED数字显示,在绞车房处采用工控计算机界面显示。
    2、具有信号数字显示功能:数字“2、3、4、5”对应“上提、下放、慢上、慢下”,数字“1”表示停止。
    3、具有检修指示功能及急停显示功能。
    4、具有提升勾数的记忆显示功能。
    5、具有信号指令的打点报警功能及急停报警功能。
    6、具有编码电话直拨功能。
    7、具有远程485通讯功能,可进行双绞线传输,减少井筒中电缆芯数,为矿方减少投资。

产品组成

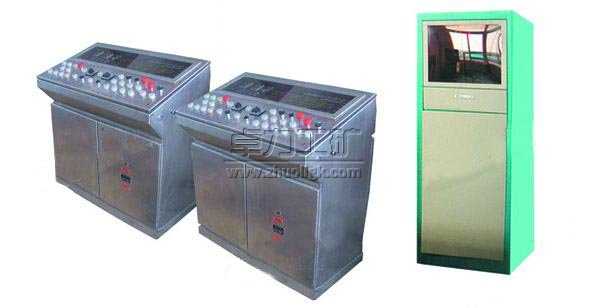

    KJH(Z)型煤矿主井装载控制及提升信号系统由绞车房、上井口、井底等位置的电气部件组成,组成部件的详细名称、型号及数量如下表所列:
                 KJH123型煤矿主井装载控制及提升信号系统部件组成明细表
 类别  序号 部件名称  产品型号  数量  备注
 绞车房
电气部件
 1  矿用隔爆兼本安型电源箱 KDW127/24 1台
 2  提升信号装置用车房显示箱 KXT125-X 1台
 3 工控计算机  研华系列 一台
 井口
电气部件
 1 主井装载控制装置用显示控制台 KJH123-ZK 1台
 2 矿用隔爆兼本安型电源箱 KXJ0.33/24 1台
 3 矿用本安型位置传感器 GUC65 若干支
 井底
电气部件
 1 主井装载控制装置用显示控制台 KJH123-ZK 1台
 2 矿用本安型位置传感器 GUC65 若干支
 3  矿用隔爆兼本安型电源箱 KXJ0.33/24 1台
 4 称重传感器 LCD系列 一台或两台


      备注:a、电源电压: AC127V    b、工作电压:DC24V   c、工作电流:DC500mA
            d、信号传输距离:1000m(超出此距离需加中继器)。
