KJ646煤矿用带式输送机电控系统说明书

KJ646煤矿用带式输送机电控系统|


发布时间:2014-10-14 06:39:42人气:735

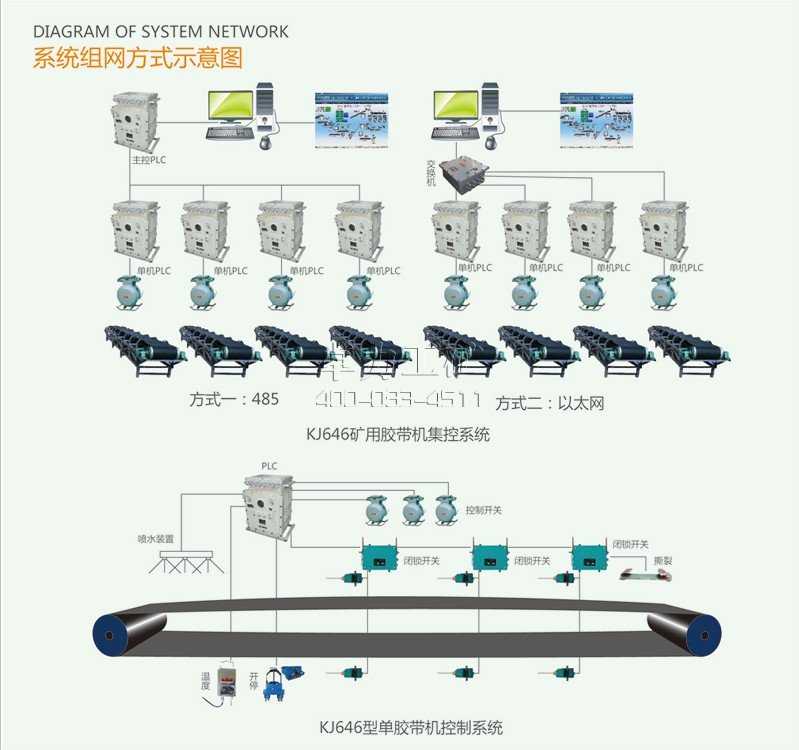

● 系统介绍
   KJ646煤矿用带式输送机电控系统的设计是以《煤矿安全规程》为依据,对煤矿井下实际情况进行考察之后,综合各方面的要求设计出来的,监控设备的种类、数量、性能符合《煤矿安全规程》的有关规定,适用各类大中小型煤矿。该系统可采集跑偏、闭锁、撕裂、温度、烟雾、速度、煤位等性能参数,以及设备开停等生产参数,可以控制设备的起动、停止,是煤矿安全生产的必备设备。

 使用环境条件
1.1系统中用于机房、调度室的设备,应能在下列条件下正常工作:
  a) 环境温度:15 ℃~30 ℃;
  b) 相对湿度:40 %~70 %;
  c) 温度变化率:小于10 ℃/h,且不得结露;
  d) 大气压力:80 kPa~110 kPa;
  e) GB/T 2887-2000规定的尘埃、照明、噪声、电磁场干扰和接地条件。
2.2 除有关标准另有规定外,系统中用于煤矿井下的设备应在下列条件下正常工作:
  a) 环境温度:0 ℃~40 ℃;
  b) 平均相对湿度:不大于95%(+25 ℃);
  c) 大气压力:80 kPa~110 kPa;
  d) 煤矿井下有甲烷爆炸性气体混合物,但无破坏绝缘的腐蚀性气体的场合。

系统功能
1  数据采集功能
  1.1  系统必须具有胶带速度、煤仓煤位等模拟量采集及显示功能。
  1.2  系统必须具有烟雾、堆煤、温度、跑偏、撕裂、急停、电机运行状态等开关量采集及显示功能。
2  报警及控制功能

  2.1 系统必须具有自动、手动、多机联锁及单机控制功能。
  2.2 系统必须具有逆煤流起动、顺煤流停机控制功能。
  2.3 系统必须具有起动预告功能,预告时间不小于10 s。
  2.4 系统必须具有紧急停机控制功能。
2.5 系统必须具有打滑反时限报警和停机保护控制功能:
  a) 胶带速度小于或等于额定速度50 %时,停机并报警;
  b) 10 s钟内,胶带速度一直为额定速度的50 %~70 %时,停机并报警;
  c) 胶带速度大于或等于额定速度的110 %时,停机并报警;
  d) 正常起动和停机造成的胶带速度变化应不保护。
2.6 系统必须具有超温报警和洒水控制功能。
   当测温点距主滚筒被测点10 mm~15 mm时,温度达到42 ℃±2 ℃,报警并洒水降温。
2.7 系统应具有烟雾报警和洒水控制功能。
2.8 系统应具有堆煤报警和停机控制功能。
   当2 s内连续监测到煤位超过预定位置时,停机并报警。
2.9 系统应具有跑偏报警和停机控制功能。

 当监测到皮带一级跑偏时,报警;当监测到皮带二级跑偏时,停机。
2.10系统应具有撕裂报警和停机控制功能。

 当系统监测到纵撕时,报警并停机。
2.11系统应具有煤仓煤位报警与控制功能。

 当煤仓煤位到达报警煤位时,报警并停机。
3  存储和查询功能
  系统必须具有存储和查询功能。存储内容应包括:

  a)重要测点模拟量的实时监测值;
  b) 模拟量统计值;
  c)开关量动作时刻及状态;
  d) 报警及解除报警时刻及状态;
    e)开关量输出时刻及状态;

  f) 设备故障/恢复正常工作时刻及状态等。
4  显示功能
4.1
 系统必须具有列表显示功能:
  a)模拟量及相关显示内容包括:地点、名称、单位、监测值、传感器工作状态等、报警及解除报警状态和时刻等;
  b)开关量显示内容包括:地点、名称、开/停时刻、状态、工作时间、开停次数、传感器工作状态、报警及解除报警状态及时刻等;
4.2 系统必须具有模拟量实时曲线和历史曲线显示功能。
  显示内容包括:地点、名称、单位、监测值、传感器工作状态,并设时间标尺,可显示出对应时间标尺的模拟量值。
4.3 系统必须具有开关量状态图显示功能。
  显示内容包括:地点、名称、最后一次开/停时刻和状态、工作时间、开/停次数、传感器状态等,并设时间标尺。
4.4 系统必须具有模拟动画显示功能。
  显示内容包括:工艺流程模拟图、相应设备开停状态、相应模拟量数值等。
5 打印功能
  系统必须具有报表打印功能。
6 人机对话功能
  系统必须具有人机对话功能,以便于系统生成、参数修改、功能调用、控制命令输入等。
7 自诊断功能
  系统必须具有自诊断功能。当系统中传感器等设备发生故障时,报警并记录故障时刻和故障设备,以供查询及打印。
8 双机切换功能
  系统必须具有双机自动切换功能。系统主机应双机备份,并具有自动切换功能。当工作主机发生故障时,备份主机投入工作。
9 数据备份功能
  系统必须具有数据自动备份功能。
10 备用电源功能
  系统地面设备具有备用电源(UPS),当电网停电后,保证地面设备的供电。

●主要技术指标
1 地面设备交流电源:
  a) 额定电压:AC 220 V,允许偏差-10 %~+10 %;
  b) 谐波:不大于5%;
  c) 频率:50 Hz,允许偏差±5 %。
  d) 中心站配UPS电源,当交流电源停电时,UPS电源应能保证中心站设备持续工作时间不小于AQ 1029-2007的有关规定。
2 井下设备交流电源:
  a) 额定电压:AC 127 V/380 V/660 V,允许偏差:-25 %~+10 %;
  b) 谐波:10 %;
  c) 频率:50 Hz,允许偏差±5 %。
附录A
(规范性附录)
表 1: KJ646煤矿带式输送机电控系统主要设备明细表
序号 名      称 型号规格 煤安证 安装地点
1 监测主计算机 P4以上 - 地面机房
2 监测备用计算机 P4以上 - 地面机房
3 地面后备电源(UPS) 2kVA - 地面机房
4 打印机 激光 - 地面机房
5 交换机 D-Link - 地面机房
6 电源防雷栅 KNF220-10 - 地面机房
7 隔爆兼本安环形网络通讯接口 KJJ63 MFC080043 井下
8 隔爆兼本安
PLC控制器
KXJ8/660 MAB080076 井下
9 跑偏开关 KGE56 MAD080197 井下
10 煤矿用紧急闭锁开关 KGV7 MAD080196 井下
11 矿用本质安全型温度传感器 GWK40 MFB060015 井下
12 矿用本质安全型烟雾传感器 GQL0.1 MFB080130 井下
13 矿用本质安全型撕裂传感器 GVY25 MFB060016 井下
14 矿用本质安全型煤位传感器 GUJ15 MFB060017 井下
15 矿用本安型
速度传感器
GSG-4 MFB060121 井下
16 矿用隔爆型电磁阀 DFB-20/10 MAJ050022 井下
17 矿用机电设备开停传感器 KGT9-E MFB010016 井下
18 矿用本质安全型声光报警器 KXH18(A) MAJ080056 井下
19 矿用超声物位仪 KGU5B MFA010008 井下
所选用的分线盒应具有有效的MA标志 井下
MHY32、MHYBV、MHYV 、MHYVR,线径为1.5 mm2,
所选用的电缆应具有有效的MA标志
井下
所选用的光缆应具有有效的MA标志 井下
