KJ514矿井水文监测系统说明书

KJ514矿井水文监测系统|地面水文遥测部分|井下水文监测部分


发布时间:2019-01-09 03:44:47人气:622
1、概述:
矿井水文监测系统是我公司针对当前煤矿水害问题突出现状,为加强矿井水文地质方面各项参数的监测、建立健全煤矿水害预测预报而研发的矿井水文实时监测传输系统。
2、分类:
此系统分为两部分:地面水文遥测部分和井下水文监测部分,可单独使用,也可同时使用。
A、地面水文遥测可实现野外钻孔、水文孔、河道、湖泊等监测点的水位、水温等参数的观测、记录。
B、井下水文监测系统可实现煤矿井下长观孔水压、明渠流量、管道流量、水仓水位、水温、涌水突变等水文参数的实时监测和传输。

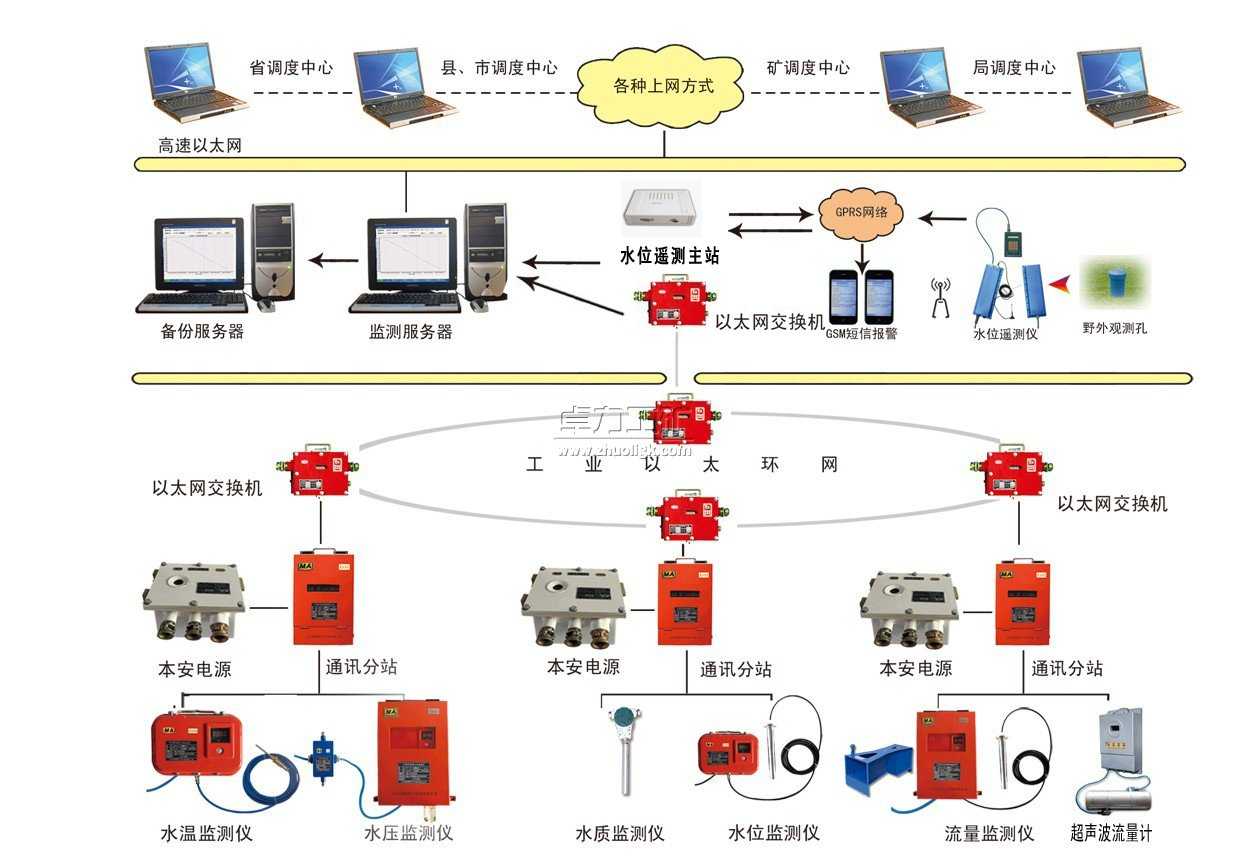

3、系统组成
A、地面监控中心:
监测服务器、打印机、UPS不间断电源、电源避雷器、信号避雷器、KJJ220数据传输接口、遥测主站、分析软件
B、野外钻孔:
遥测分站(水位、水温传感器;电池组;传感器专用电缆;通讯内置模块;防盗保护装置)
C、井下水文:
GPW10/60矿用本安型压力温度传感器
GUY50矿用本安型水位传感器 (取决于监测点的数量)
YHY10矿用本安型水压监测仪 (取决于监测点的数量)
YHL100矿用本安型流量监测仪  (取决于监测点的数量)
YHL500矿用本安型超声波流量计  (取决于监测点的数量)
KJF12矿用本安型监测通讯分站;(数量取决于监测点和监测面的数量)
KJ514-Z矿用本安型数据转换器;每个监测点配一台此设备
D、其它
YHC9采集仪(每个系统配一台此设备)、电缆、二通、三通、电源(取决于监测点和通讯分站的个数)
4、井上与井下组网方式:(取决于矿方的布线方式和现有的方式)
A、独立CAN总线传输
B、以太环网传输(交换机)
C、光纤传输(光端机)
5、技术指标
A、最大监测容量:8台分站。
B、模拟量输入传输处理误差:模拟量输入传输处理误差不大于1.0%。
C、最大巡检周期:系统最大巡检周期应不大于30 s。
D、最大传输距离
a) 传输接口到分站:10km。
b)  分站与转换器:2 km。
c)  转换器与传感器:2 km。

KJ514矿井水文监测系统
