KJ397煤矿安全生产监控系统说明书

产品特点

1、系统具有瓦斯、风速、一氧化碳、温度等模拟量以及馈电状态、风机开停、风筒状态、风门开关、烟雾等开关量的采集、显示及报警功能；
2、系统具有传感器故障报警、就地或异地超限断电、风电甲烷闭锁等功能；
3、系统具有瓦斯抽采（放）监测和显示功能；
4、系统软件具有操作权限管理功能，对参数设置、控制等必须使用密码操作，并具有操作记录；
5、系统软件在各种显示模式下都有主菜单显示，主菜单包括：参数设置、页面编辑、控制、列表显示、曲线显示、状态图及柱状图显示、模拟图      显示、打印、查询、帮助等；
6、系统软件具有分类查询功能，可以分为报警查询、断电查询、馈电异常查询、调用查询等类别；
7、系统软件具有模拟量数据表格显示、模拟量数据的实时显示、模拟量曲线显示和开关量状态表格显示、开关量状态图与柱状图显示功能；
8、系统软件具有通风系统模拟图显示、瓦斯抽采（放）系统模拟图显示、监控系统自检模拟图显示等功能；
9、系统软件具有声光报警及短信发送功能；
10、系统软件具有统计值记录、模拟量及开关量的报警和断电等记录的功能；
11、系统软件具有模拟量与开关量的日（班）报表打印功能；

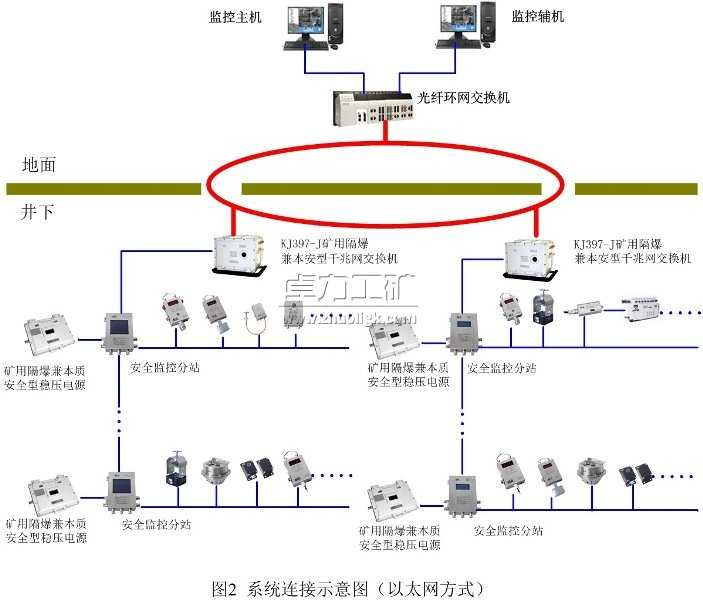

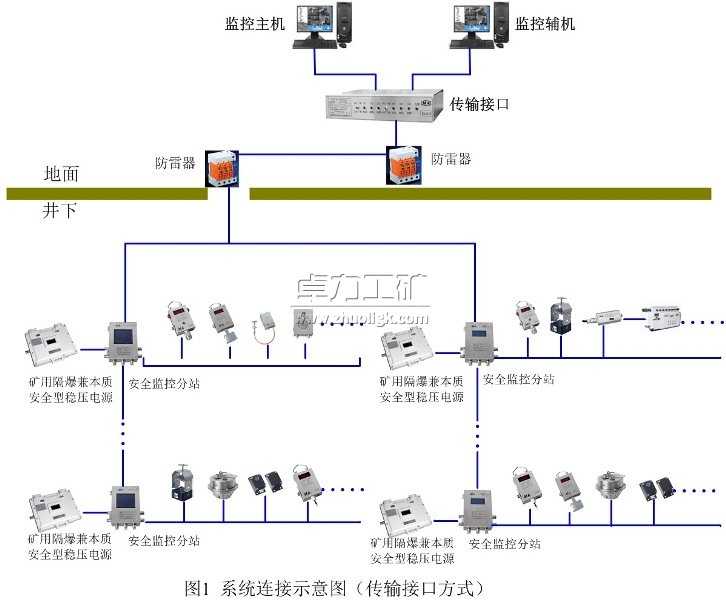

12、系统组网方式灵活，既可以通过传输接口采用电缆传输（如图1），也可以直接通过交换机采用光纤传输（如图2）；
13、地面中心站与分站以及分站与传感器之间的信息传输，全部采用RS485总线式传输，可以采用同一种四芯电缆（立井井筒电缆除外）。这不仅现场接线方便，电缆的备品备件数量大大减少；
14、分站的智能化程度高，可用于组成各种子系统（如：水泵监控子系统、主扇风机监控子系统、风电瓦斯闭锁等），它不依赖上位机而独立工作。可以对该子系统事故前后两小时内存储的数据进行离线分析，真正起到事故分析的“黑匣子”作用；
15、系统中所有设备在出厂时都有一个唯一的ID号，即厂家对每个产品的生产、维修、使用地点等信息都建立完善的档案，以利于对产品跟踪服务；
16、系统中的所有设备都处于不小于2.5h 的备用电源保护下，确保系统工作的连续性和可靠性；
17、系统中所有需要现场调看数据、参数设定、校准等操作，只需要一个红外遥控器即可；
18、本安电源均具有通信功能，不仅可以就地用遥控器调看电源的工作状态，也可将有关信息传输到地面计算机，及时分析系统故障情况，准确有效地对系统进行维护；
19、本系统备有两种瓦斯传感器供用户选择，一种是以催化元件为基础的瓦斯传感器，另一种是以红外吸收原理为基础的瓦斯传感器；后者寿命长达5年、校准时间长达1个月、且无高浓度瓦斯下的“中毒”现象；
20、每种传感器均有两种输出方式：RS485和（200－1000）Hz，后者是部颁矿用传感器优选标准信号制，因而可与国内各种监测系统配套使用；
21、系统在接入各种设备时，均可在地面监控主机上直接生成，完全消除了设备开盖设定地址拨码开关操作的传统方法，确保设备可靠运行。
