KJ383煤矿供电监控系统说明书

系统简介

KJ383煤矿供电监控系统是一套集设备数据采集、供电工程开发环境、供电工程运行环境、报表查询、打印的综合监控系统，工程运行画面采用自定义方式实现，通讯采用分布式处理模式，多组设备可同时采集通讯，能充分发挥各部分设备的性能优势，结构简洁，可操作性强，便于系统的日常维护及管理
KJ383煤矿供电监控系统，适用于煤矿井上、下变电所高低压供电系统中供电参数的实时测量、控制及监视，及时发现故障，有助于防止事故扩大和缩短停电时间，合理调配供电，提高电网运行质量减轻电费支出，实现变电所的无人值守。

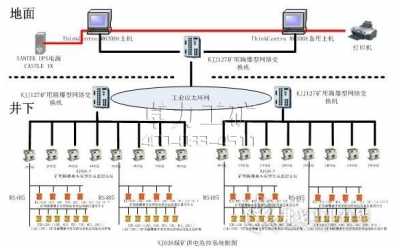

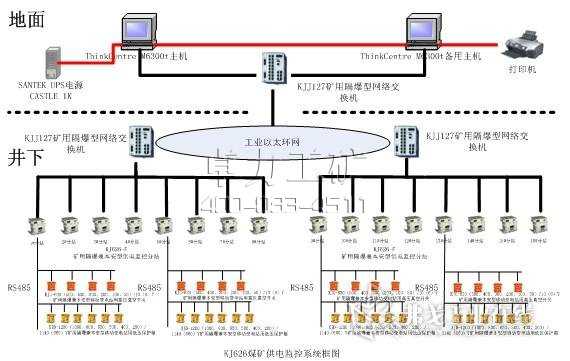

系统通讯方式

电缆总线通讯；
光纤总线通讯；
以太环网通讯；

系统功能

序号	功能	功能简述
1	数据采集功能	◆对变送器和高压真空配电装置所采集到的电压、电流，系统具有传输、显示功能； ◆对高压真空配电装置所采集到的（分闸/合闸状态）开关量，系统具有传输、显示功能； ◆当高压真空配电装置发生过载、短路、过压、欠压和绝缘监视保护时，系统具有传输、报警显示故障状态的功能；
2	控制功能	◆系统具有就地手动、地面远程控制高压真空配电装置的（分闸/合闸状态）功能，在中心站进行远程控制时具有操作权限和操作记录功能； ◆系统具有就地手动、地面远程手动设置高压真空配电装置的保护整定值功能，在中心站进行远程控制时具有操作权限和操作记录功能； ◆高压真空配电装置具有就地自动的过载、短路、过压、欠压和绝缘监视保护功能。当高压真空配电装置的故障保护未解除之前高压真空配电装置保持分闸闭锁状态，故障消除后，必须就地手动复位分闸闭锁状态；
3	存储和查询功能	◆电压、电流的5分钟监测值 ◆装置的开关量(分闸/合闸) 状态变化和时刻 ◆装置过载、短路、过压、欠压和绝缘监视保护时刻及故障类型 ◆远程操作时记录高压真空配电装置操作类型、操作人员及操作时间 ◆设备故障及恢复正常工作时刻及状态
4	显示功能	◆具有列表显示功能 ◆具有模拟量实时曲线和历史曲线显示功能 ◆具有模拟图显示功能 ◆具有系统设备布置图显示功能
5	打印功能	◆电压、电流模拟量日报表； ◆报警日报表；
6	人机对话功能	◆系统具有人机对话功能，以便于系统生成、参数修改、功能调用、控制命令输入
7	自诊断功能	◆系统具有自诊断功能，当系统中变送器和高压真空配电装置等设备发生故障时，报警并记录故障时刻和故障设备，
8	双机切换功能	◆具有手动双机备用功能。
9	备用电源功能	◆统具有备用电源。

系统参数

系统设备容量：
分站挂接数：4个；
设备挂接数：8个RS485设备/分站；
传输距离：
中心站至交换机：≥10KM；
交换机至分站：100m;
分站至终端设备：≤2KM；
分站电源箱输入电压：
交流输入电压：127V、220V、380V、660V （-25%，+15%）；
传感器信号制：
1、模拟量；2、开关量；
主要监测参数：
电压、电流、开停等参数；
