监测
1、监测综采工作面支架和超前支护工作阻力，并能够现场显示和报警;
2、监测掘进和回采巷道顶板离层位移和速度，并现场报警;
3、监测锚网巷道锚杆或锚索的载荷应力;
4、监测围岩或煤体内部应力。
支持
1、系统支持多种传输介质的数据通讯;
2、网络版监测软件支持多工作站在线监测和信息共享。
维护
系统嵌入硬件故障诊断功能。若系统接入internet网络可实现远程维护功能。
实现
1、井上计算机动态显示监测参数、报警;
2、井下现场显示数据、记录数据和报警;
3、监测数据自动记录存储;
4、连续监测曲线显示、分析;
5、历史数据查询及报表输出;
6、综合分析及顶板安全评估分析;
7、网络用户Web访问模式在线动态监测;
8、数据库数据信息共享;
9、监测日报网上报表;
10、重要事件的GPRS短信寻呼功能;
11、监测点空间数据GIS模拟图形显示。
技术特点：
1、该系统是专用于煤矿顶板安全的监测系统，系统采用了开放式的网络结构。
2、支持多类型多参数监测和分析。
3、该系统具有灵活的配置模式，适用于井下不同的开采条件的测区，测点布置。
4、该系统配置的监测传感器是针对煤矿井下设计的，具有安全，低功耗，安装方便和可重复使用等特点。
5、该系统兼容大多数煤矿安全监测系统。传输接口支持电话线，光缆专线，以太网交换机。
6、支持局域网、客户端、Web模式、OPC接口和FTP模式。
7、专业化的监测分析软件采用C/S+B/S结构。

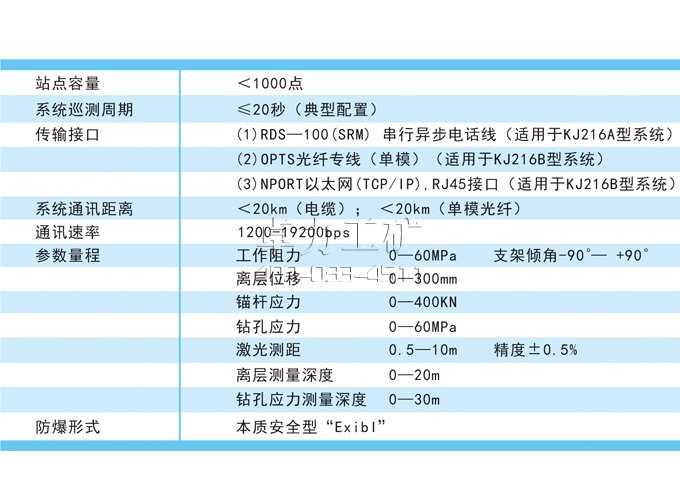

系统主要技术指标:

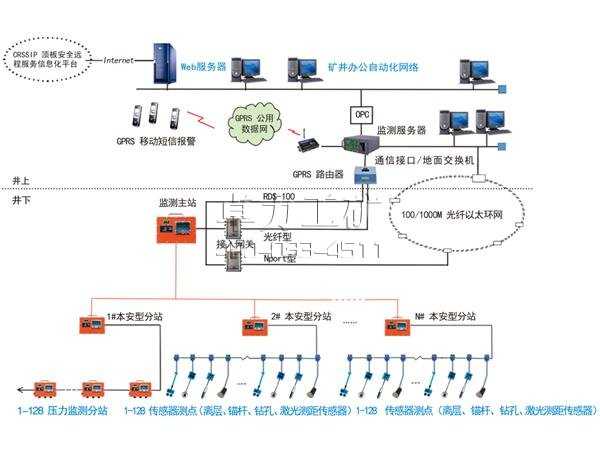

系统组成：
KJ216A型系统的组成：
由计算机、防雷器、矿用数据通讯接口、矿用本安型监测主站、矿用本安型顶板压力监测分站、矿用本安型分站、围岩移动传感器、围岩应力传感器、锚杆/索应力传感器等其它必要设备组成。（见下表）
KJ216B型系统的组成：
由计算机、矿用数据通讯接口、矿用本安型数据光端机、矿用本安型监测主站、矿用本安型顶板压力监测分站、矿用本安型分站、围岩移动传感器、围岩应力传感器、锚杆/索应力传感器等其它必要设备组成。（见下表）
由计算机、防雷器、矿用数据通讯接口、矿用本安型监测主站、矿用本安型顶板压力监测分站、矿用本安型分站、围岩移动传感器、围岩应力传感器、锚杆/索应力传感器等其它必要设备组成。（见下表）
| 名称 | 规格型号 |
防爆 型式 |
安标证 |
生产厂家 |
安装 地点 |
|
矿用隔爆兼本安 不间断电源 |
KDW28-18 | Exd[ib]I |
MAA080025 |
宜兴市三恒自动化 仪表有限公司 |
井下 |
|
矿用本安型 监测主站 |
KJ216-Z | ExibI | 尤洛卡公司 | 井下 | |
| 矿用数据通讯接口 | KJ216-J | [Exib]I | 尤洛卡公司 | 井上 | |
|
矿用本安型 顶板压力监测分站 |
KJ216-F | ExibI |
|
尤洛卡公司 | 井下 |
| 矿用本安型分站 | KJ216-F2 | ExibI |
|
尤洛卡公司 | 井下 |
| 围岩移动传感器 | GYW300 | ExibI | 尤洛卡公司 | 井下 | |
| 锚杆/索应力传感器 | GYM400 | ExibI | 尤洛卡公司 | 井下 | |
| 围岩应力传感器 | GYW25 | ExibI | 尤洛卡公司 | 井下 | |
| 通讯电缆 |
MHYV1×4 (单线截面积0.5mm2) |
选用煤安证在有效期内的电缆 |
井上 井下 |
||
| 通讯电缆 |
MHYBV1×4×1.0 (单线截面积0.75mm2) |
选用煤安证在有效期内的电缆 | 井下 | ||
|
电涌保护器 (通讯防雷器） |
SR-E24V/2S |
广州雷迅电子 有限公司 |
接口和 入井处 |
||
|
地面系统主机 （计算机） |
P4/256 | 井上 | |||
| UPS电源 |
配备断电后工作 2小时的电池 |
井上 | |||
| 打印机 | 井上 | ||||
由计算机、矿用数据通讯接口、矿用本安型数据光端机、矿用本安型监测主站、矿用本安型顶板压力监测分站、矿用本安型分站、围岩移动传感器、围岩应力传感器、锚杆/索应力传感器等其它必要设备组成。（见下表）
| 名称 | 规格型号 |
防爆 型式 |
安标证 |
生产厂家 |
安装 地点 |
|
矿用隔爆兼本安 不间断电源 |
KDW28-18 | Exd[ib]I | MAA080025 | 井下 | |
|
矿用本安型 监测主站 |
KJ216-Z | ExibI |
|
井下 | |
| 矿用数据通讯接口 | KJ216-J | [Exib]I | 井上 | ||
|
矿用本安型 顶板压力监测分站 |
KJ216-F | ExibI |
|
井下 | |
|
矿用本安型 数据光端机 |
KJ216-J1 | ExibI | 井下 | ||
| 矿用本安型分站 | KJ216-F2 | ExibI |
|
井下 | |
| 围岩移动传感器 | GYW300 | ExibI |
|
井下 | |
| 锚杆/索应力传感器 | GYM400 | ExibI |
|
井下 | |
| 围岩应力传感器 | GYW25 | ExibI | 井下 | ||
| 通讯电缆 |
MHYV1×4 (单线截面积0.5mm2) |
选用煤安证在有效期内的电缆 | 井上和井下 | ||
| 通讯电缆 |
MHYBV1×4×1.0 (单线截面积0.75mm2) |
选用煤安证在有效期内的电缆 | 井下 | ||
| 通讯光缆 | MGXTSV-2B | 选用煤安证在有效期内的光缆 | 井下 | ||
|
地面系统主机 （计算机） |
P4/256 | 井上 | |||
| UPS电源 |
配备断电后工作 2小时的电池 |
井上 | |||
| 打印机 | 井上 | ||||
