KJ128A矿用人员管理系统说明书

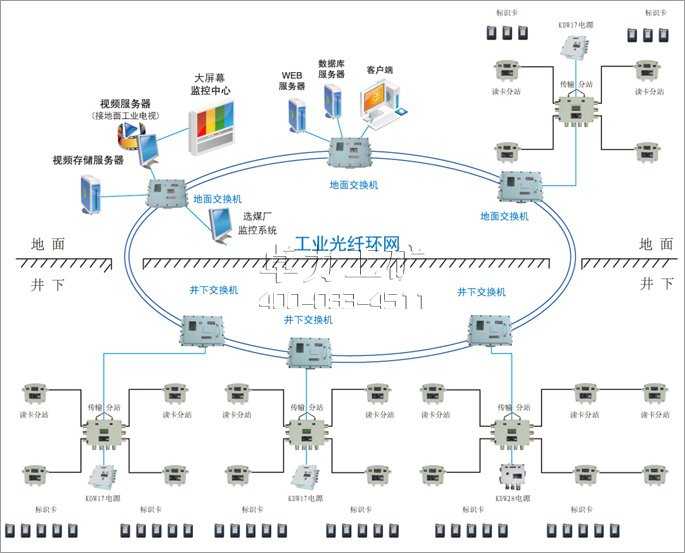

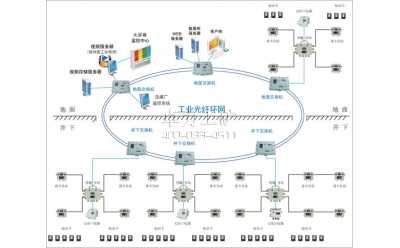

KJ128A人员管理系统在环网中的应用

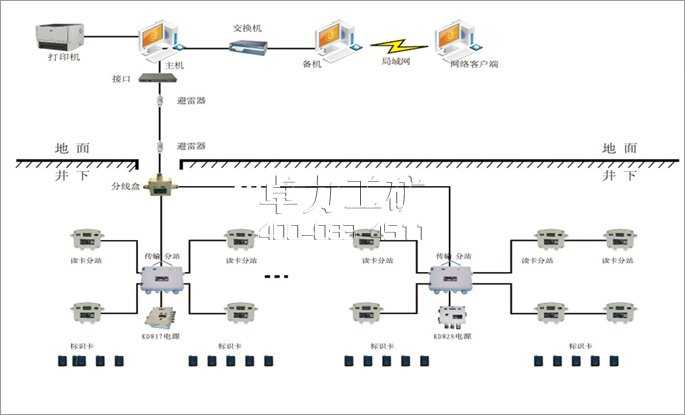

KJ128A人员管理系统应用示意图





● 概述



KJ128A矿用人员管理系统是专为矿井设计的新产品，用来实时监测流动人员、流动车辆的数量、区域、方向、时间等。为人员、车辆的生产管理、考勤统计、安全保障提供可靠的依据。

1.1  型号及含义
产品型号应符合MT/T286规定
1.2  环境条件
1.2.1  用于机房、调度室的设备，应能在下列条件下正常工作：
         a）环境温度：0℃～40℃
    b）平均相对湿度: ≤95%RH（＋25℃）
    c）大气压力：80kPa～106kPa
d）GB/T2887 规定的尘埃，照明，噪声，电磁干扰和接地条件
e) 温度变化率：小于10℃/h，且不得结露

1.2.2  除有关标准另有规定外，系统中用于煤矿井下的设备应在下列条件下正常工作
         a) 环境温度：0℃～40℃
    b) 平均相对湿度: ≤95%RH（＋25℃）
    c) 大气压力：80kPa～106kPa
    d) 有甲烷、煤尘等爆炸性气体混合物，但无破坏绝缘的腐蚀性气体


● 系统组成及工作原理

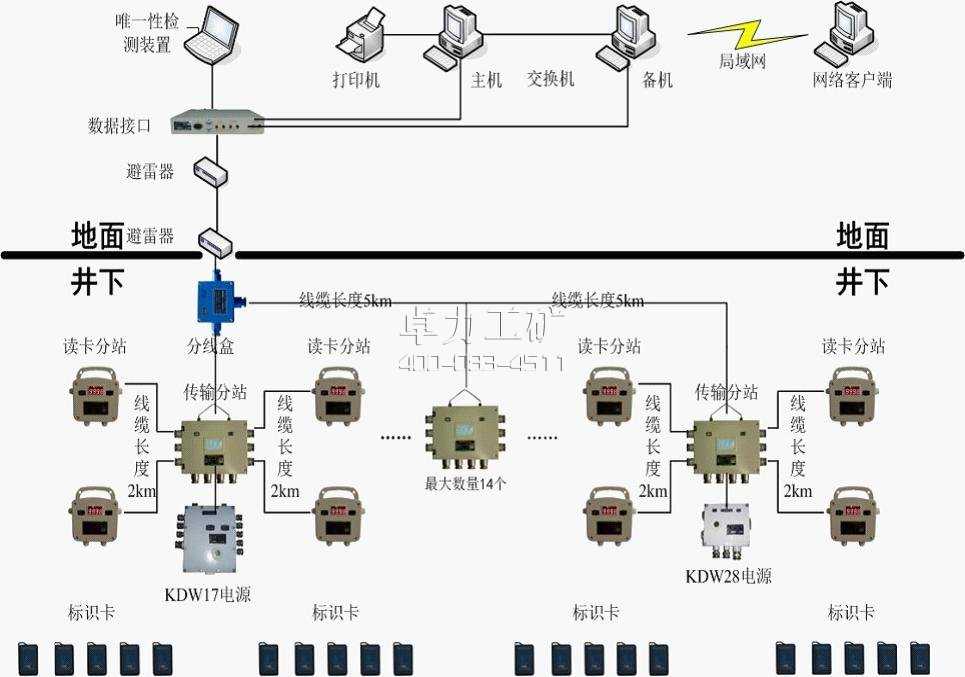

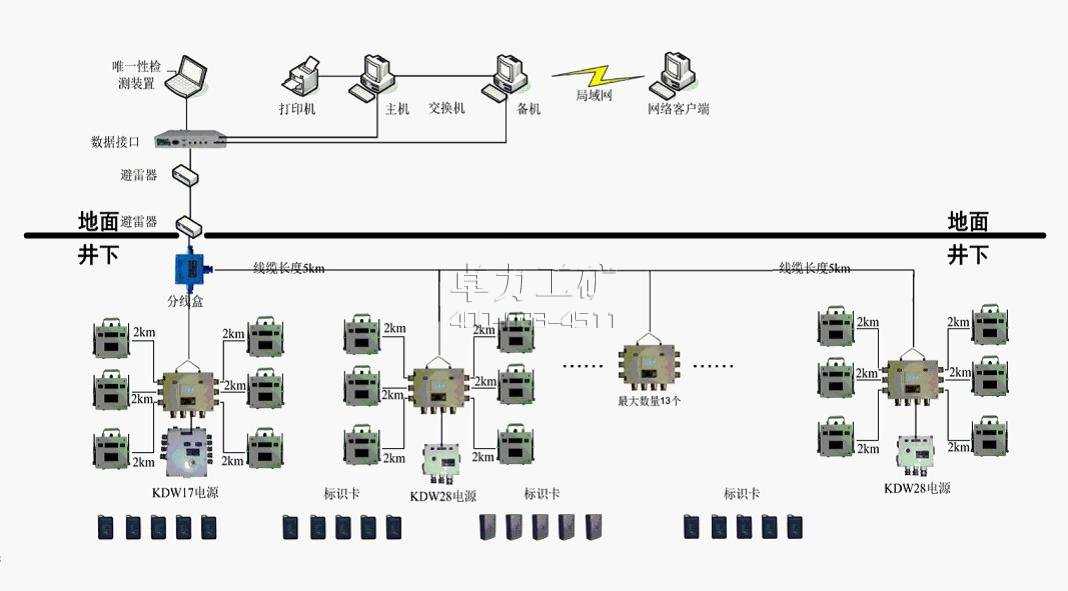

    KJ128A矿用人员管理系统由地面主备机、KJ70N-J型数据传输接口（KJ70N-J（B）型数据传输接口）、KJ128A-F型传输分站（KJ128A-F（A）矿用本安型传输分站）、KJ128A-F1型读卡分站（KJ128A-F1（A）矿用本安型读卡分站），KJ128A-K2 （KJ128A-K3）型标识卡、KDW17型矿用隔爆兼本安电源、KDW28-18型矿用隔爆兼本安不间断电源、避雷器（机房出口和入井口各安装一个）、传输电缆、接线盒等组成。如图：



或



井下人员所携带标识卡，间断发射代表身份特征的射频信号，当携带标识卡的人员经过读卡分站的天线时，读卡分站会自动记录人员信息，并以LED及蜂鸣器提示携卡人员，并实时传送到传输分站，再由传输分站传输到监控主机；然后经主机软件进行处理、分析，使井下每个人员携带标识卡的具体位置、方向、时间均得到实时监测、处理、存贮，以通过操作人员查询、显示、打印。


● 系统特点及功能



系统由传输分站、读卡分站，标识卡，隔爆兼本安电源、地面监控主机、传输接口、接线盒和传输电缆等组成，具体系统设备明细见表1：
 主要功能：
a) 井下人员实时动态跟踪、位置自动显示。传输分站以LCD形式显示当前时间、传输分站标号，各读卡分站状态；读卡分站以LED和蜂鸣器形式提示员工已被检测；
b) 井下人员运行轨迹回放；
c) 区域某一历史时刻井下人员分布；
d) 人员目标的考勤、统计、存储、打印；
e) 井下出现事故，可据本系统提供的准确位置信息实施人员搜索救护，使损失降到最低点，保障安全的水平得到提高；
f) 自诊断功能，系统出现故障时，传输分站至少可存贮2小时数据。当排除故障后，自动将所存贮的信息传至地面计算机。；


● 主要电气性能



1. 传输性能
1.1 计算机到KJ70N-J型数据传输接口或KJ70N-J（B）型数据传输接口 传输方式：RS232，传输速率：1200bps。

1.2 数据传输接口到传输分站
     传输方式：RS485，传输速率：1200bps。

1.3 传输分站到读卡分站
    传输方式：RS485，传输速率：2400bps。

1.4 读卡分站到标识卡
    KJ128A-F1读卡分站到KJ128A-K2标识卡：传输方式：O-QPSK ，无线工作频率：(2.405±0.05)GHz；  KJ128A-F1（A）矿用本安型读卡分站到KJ128A-K3标识卡：传输方式：O-QPSK ，无线工作频率：(2.405±0.05) GHz
2. 监测动目标数量：不小于8000个
   3. 最大监控容量：
    系统采用总线型网络结构。系统最多可接入16个传输分站设备（KJ128A-F型传输分站或KJ128A-F(A)矿用本安型传输分站）；其中KJ128A-F型传输分站设备可接入KJ128A-F1读卡分站1～4个；其中KJ128A-F(A)矿用本安型传输分站设备可接入KJ128A-F1(A)矿用本安型读卡分站1～6个；系统最大可管理标识卡不少于8000；供电电源：KDW17型矿用隔爆兼本安电源；KDW28-18型矿用隔爆兼本安不间断电源，地面设备使用交流220V供电。


序号	设备材料名称	规格型号	单位	数量	备注
一、	地面设备
1	工控机	P4 3.0G/1G/160G	台
2	数据传输接口	KJ70N-J	台
3	人员管理系统软件	KJ128A	套
4	避雷器	欧申	个
5	UPS	山特	套
6	打印机	HP	台

序号	设备材料名称	规格型号	单位	数量	备注
一、	井下设备
1	传输分站	KJ128A-F	台
2	读卡分站	KJ128A-F1	台
3	标识卡（可更换电池型）	KJ128A-K2	个
5	矿用隔爆兼本安电源	KDW17	台
6	系列矿用隔爆兼本安不间断电源	KDW28-18	台		（注：选用）
7	分线盒（三通）	JHH-3	个
8	分线盒（两通）	JHH-2	个
9	电缆	MHYV系列	米
10	配套工具	万用表、螺丝刀、斜口钳	套
