球扁钢(船用球扁钢)说明书

球扁钢(船用球扁钢)|球扁钢规格|球扁钢生产厂家


发布时间:2018-07-29 08:52:45人气:640
球扁钢是一种主要应用于造船造桥领域的中型材,其中船用球扁钢是造船用辅助中型材。近年来随着造船业的迅猛发展,船用球扁钢需求旺盛。一般较大的船只和正规的船舶在设计时主船体大多选用船用球扁钢,采用与相连板材相同厚度与材质的球扁钢作骨材(也称筋骨或龙骨)。

执行标准
目前国内球扁钢生产主要执行GB/T9945-2012《热轧球扁钢》标准,也有少数企业在执行欧洲标准EN10067:1996《热轧球扁钢尺寸、外形、重量及允许偏差》标准,类似其它标准还包括JIS G3192、ISO 657-19。

球扁钢规格
球扁钢的规格一般按照公称宽度来划分,最小规格为8#(即公称宽度为80mm),最大规格为43#(最大公称宽度为430mm)。每种规格有2~5种不同的厚度。

材质
球扁钢的材质与船板对应,分为一般强度(A级、B级和D级等)和高强度(AH32、AH36、DH32和DH36等),不同船级社认证的船板需求配套使用不同船级社认证的球扁钢。

球扁钢理论重量表
● 国标船用球扁钢理论重量及外形尺寸允许偏差(GB/T 9945-2001)

型号
尺寸
理论
重量
b
h
t
r1
r
kg/m
50X4(5#)
50
16
4
2.5
≤1.5
2.26
60X5(6#)
60
19
5
3.5
3.38
70X5(7#)
70
21
5
3.5
4
80X5(8#)
80
22
5
4
4.61
90X5.5(9#)
90
24
5.5
4
5.55
100X6(10#)
100
26
6
5
6.81
120X6.5(12#)
120
30
6.5
5
≤2.0
8.78
140X7(14a)
140
33
7
6
11.1
140X9(14b)
140
35
9
6
13.3
160X8(16a)
160
36
8
7
14.17
180X9(18a)
180
40
9
7
≤2.0
17.5
180X11(18b)
180
42
11
7
20.32
200X10(20a)
200
44
10
8
≤3.0
21.58
200X12(20b)
200
46
12
8
24.72
220X11(22a)
220
48
11
8.5
25.87
220X13(22b)
220
50
13
8.5
29.33
240X12(24a)
240
52
12
9
30.55
240X14(24b)
240
54
14
9
34.32
270X12(27a)
270
55
12
9.5
34.53
270X14(27b)
270
57
14
9.5

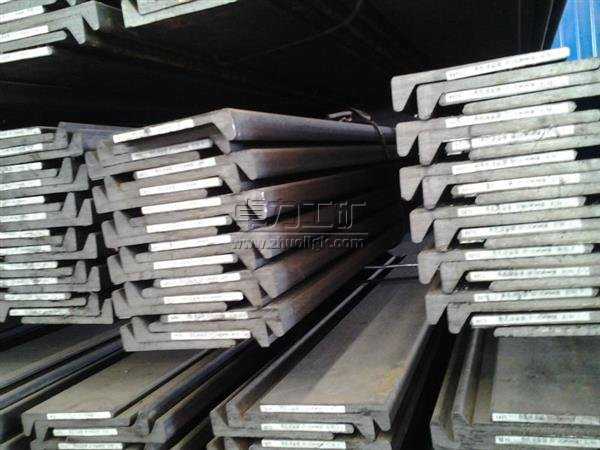

球扁钢
