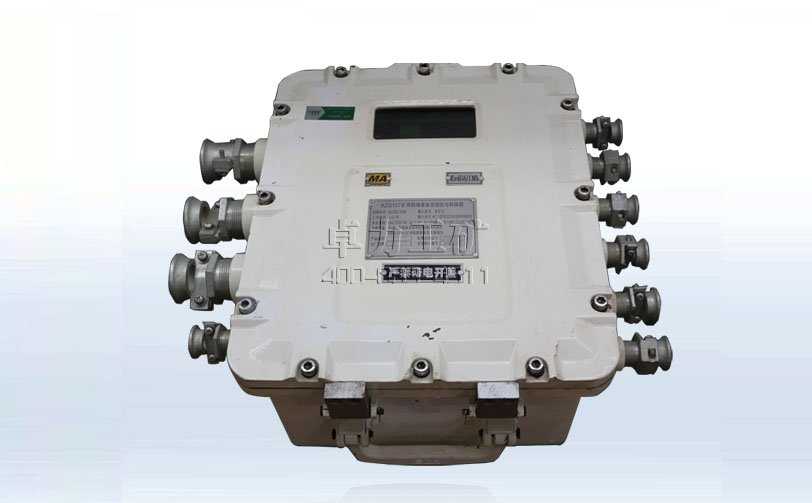

KZG127矿用隔爆兼本安型信号转换器说明书

    KZG127矿用隔爆兼本安型信号转换器（以下简称信号转换器）可以在有甲烷、煤尘等爆炸的危险环境中使用，属于矿用隔爆兼本安型设备。它提供一个以太网接口，四路视频输入通道（支持NTSC/PAL制式），安装简单，连接摄像机以及联网方便，通过以太网，可以快速地传输图像。输入视频信号采用光纤传输，既提升信号传输距离（最长距离可达到10 km），又提高了信号传输质量，同时降低了因高压电和电磁场感应引起的故障，安全、可靠性高。信号转换器适用于有爆炸性危险环境的场所，如化工、矿井、石油、冶金、港口和远距离安全视频监控等。



●环境条件


　　设备使用环境条件要求如下：
　　a） 环境温度：0 ℃～+40 ℃ ；
　　b） 相对湿度：≤95 %（＋25 ℃）；
　　c） 大气压力：80 kPa～106 kPa；
　　d） 无显著振动和冲击的场合；
　　e） 煤矿井下有甲烷爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的Ⅰ类场合。





●系统功能

通过光端接收机将四路摄像仪的视频光信号转换成电信号

通过内置信号转换器将视频信号转换成数字信号传至环网交换机



供电电压及功耗
a）额定工作电压：AC 127 V
b）整机功率：≤ 100 VA

光纤输入端口
　　a）输入光纤路数：4路；
　　b）接收光功率灵敏度：优于 -20 dBm
　　c) 波长：1310 nm

内置视频器
a) 视频输入：4路NTSC/PAL制式视频
b) 输出接口：RJ45, 以太网10/100 M Base-T自适应
c) 输出网络带宽：256 ～ 3000 Kbps可设定
d) 电口最大传输距离：100 m(采用MHYV 2*2*0.8阻燃通信电缆)
e) 电口信号工作电压峰峰值：1 V ～ 5 V
