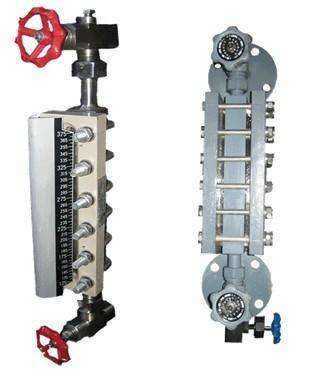

HG5型玻璃板液位计说明书

玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。
HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。
在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。
在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体时用。
根据连通器原理，通过透明玻璃直接显示容器内液位实际高度。

结构原理
HG5型玻璃板液位计在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。

特点
●读数清晰、直观、可靠。
●结构简单、维修方便。
●经久耐用。

主要技术指标
测量范围（安装中心聚L）：500、800、1100、1400、1700……mm。
工作压力：4.0MPa
工作温度：≤200℃
安装形式：法兰安装　PN4.0　DN20.HGJ-47-91
螺纹安装　外螺纹G3/4"(或 M27×1.5)
材质：碳钢、不锈钢
伴热蒸汽压力：0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：0.2MPa
外形尺寸测量范围（安装中心距L）：300、500、800、1100、1400、1700mm。
工作压力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材质：碳钢、不锈钢
工作温度：-20~+200℃
钢球自动关闭压力：≥0.2MPa
伴蒸汽压力： ≤0.6MPa
蒸汽夹套接头：G1/2″外螺纹

HG5型玻璃板液位计规格型号

型 号	名 称	用 途
HG5-1364-80	透光式玻璃板液位计	除反射式外场合
HG5-1364-80	透光式带蒸汽夹套玻璃板液位计	在透光式上附有蒸汽加热夹套
HG5-1366-80	反射式玻璃板液位计	一般使用于洁净、透明、低粘度和无沉积物介质，且光线较好的场所
HG5-1366-80	反射式带蒸汽夹套玻璃板液位计	在反射式上附有蒸汽加热夹套
HG5-1365-80	防霜式玻璃板液位计	使用于低温介质附有避免因低温介质造成外表凝霜的装置
UB-6	照明式玻璃板液位计	透光式上附有照明灯装置

名称	型号	规格	标准号	备注
液面计	A（B）T25-I， A（B）T25-II， A（B）T25-Iz， A（B）T25-IIz	L=500、800、1100、1400、1700、2000	HG5-1364-80	①突面法兰（A）按HG20592-97②凸面法兰（B）按HG20592-97 DN20， PN2.5MPa ③工作压力：2.5MPa
液面计	BT64-I， BT64-II， BT64-Iz， BT64-IIz	L=500、800、1100、1400、1700	HG5-1365-80	① 凸面法兰（B）按HG20592-97 DN20，PN6.3MPa ② 工作压力：6.3MPa
液面计	BT40-I， BT40-II， BT40-Iz， BT40-IIz	L=500、800、1100、1400、1700、2000	HG5-1366-80	③ 凸面法兰（B）按HG20592-97 DN20，PN4.0MPa ④ 工作压力：4.0MPa
液面计	R6-III	304	HG5-1367-80	工作压力：0.6MPa
液面计	R6-I R6-II	304	HG5-1368-80
液面计	R-III	304	HG5-1369-80
液面计	R-I R-II	304	HG5-1370-80

其中HG-20592-97指的是法兰执行标准，即行业中说的小外径，现在行业内为了和国际接轨，设计时已经采用HG20615-2009的法兰标准，和ANSI,ASME B16.5通用，即行业中所说的大外径。
液位计在设备上开口一般是：现场液位计 PN5.0MPa DN20 HG20615-2009，RF,是用在低压容器上的玻璃板液位计开口，高压的容器根据压力等级变化，开口不变，磁浮子的DN25,。远传液位计的话压力不变，开口DN50。

注意事项
为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。
玻璃材质要求
1、液位计玻璃应该具有适当的化学稳定性和热稳定性，机械强度好，膨胀系数小；
2、颜色：玻璃板颜色应为无色透明或略带浅黄色或浅绿色。
