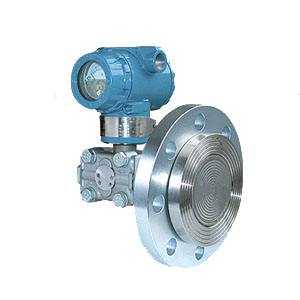

法兰式液位变送器
法兰式液位变送器被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。
广泛用途
法兰液位变送器的用途广泛，适用于工业生产过程中各种贮槽、容器中贮料物位的连续测量。仪表输出 0~10mA 或 4 ~20mA 标准直流信号，供给显示、多点巡检、记录、控制、调节等仪表或 PLC 、 DCS 、 FCS 系统，以实现对物位的自动记录和调节。它可以广泛适用于高温高压、强腐蚀等介质的液位测量。仪表与物料接触部分具有良好的耐腐性，适用于冶金、化工、环保、电站、造纸、制药、印染、食品、市政等行业的液位、料位、油水界面、泡沫界面的连续监测。
结构及原理
法兰式液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。
A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。
微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，，传感器微调等运算，以及诊断和数字通信。
本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。
D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存完整。
数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。
特点
●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。
优势分析
结构简单：无任何可动或弹性元件，因此呆靠性极高，维护量极少。
安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
用途广泛；适用于高温高压、强腐蚀等介质的液位测量。
主要技术指标
有效检测范围：0-0.2-20m
精 度：0.5级、1级、1.5级
承压范围：负压、常压、高压(32MPa以下)
工作温度：-50～240℃
环境温度：-20～75℃
适用介质：酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质
输出信号：4-20mA、二线制
供电电源：负载电阻 0-750Ω DC24V
固定方式：螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80。
现场显示：模拟显示0-100%、数字显示、现场深度
| 法兰尺寸 | 螺栓孔 | |||||||
| 尺寸 | 规格 | 直径D | A | B | C | 数目n | 直径d | 分布直径D1 |
| 3″ | 1501b | 190 | 30 | 66 | 127 | 4 | 19 | 152 |
| 4″ | 1501b | 228 | 30 | 89 | 157 | 8 | 19 | 190 |
| 3″ | 3001b | 210 | 35 | 66 | 127 | 8 | 22 | 168 |
| 4″ | 3001b | 254 | 38 | 89 | 157 | 8 | 22 |
200 |
法兰式液位变送器选型标准
|
1151/3351LT
|
法兰式液位变送器
|
|
|
|
|
|
代码
|
量程范围KPa
|
|
|
|
3
|
0-1.3～7.5
|
|
|
|
|
4
|
0-4-40
|
|
|
|
|
5
|
0-40～200
|
|
|
|
|
6
|
0-0.16～700
|
|
|
|
|
|
代码
|
输出
|
|
|
|
E
|
4-20mA
|
|
|
|
|
S
|
智能式(HART协议）
|
|
|
|
|
|
代码
|
公称直径尺寸(mm)
|
插入筒长度(mm)
|
高压侧隔膜片材料
|
|
A0
|
(3〞)80
|
平
|
316LSST
|
|
|
A2
|
(3〞)80
|
50
|
316LSST
|
|
|
A4
|
(3〞)80
|
100
|
316LSST
|
|
|
A6
|
(3〞)80
|
150
|
316LSST
|
|
|
B0
|
(4〞)100
|
平
|
316LSST
|
|
|
B2
|
(4〞)100
|
50
|
316LSST
|
|
|
B4
|
(4〞)100
|
100
|
316LSST
|
|
|
B6
|
(4〞)100
|
150
|
316LSST
|
|
|
C0
|
(3〞)80
|
平
|
哈氏C-276
|
|
|
C2
|
(3〞)80
|
50
|
哈氏C-276
|
|
|
C4
|
(3〞)80
|
100
|
哈氏C-276
|
|
|
C6
|
(3〞)80
|
150
|
哈氏C-276
|
|
|
D0
|
(4〞)100
|
平
|
哈氏C-276
|
|
|
D2
|
(4〞)100
|
50
|
哈氏C-276
|
|
|
D4
|
(4〞)100
|
100
|
哈氏C-276
|
|
|
D6
|
(4〞)100
|
150
|
哈氏C-276
|
|
|
E0
|
(3〞)80
|
平
|
钽
|
|
|
F0
|
(4〞)100
|
平
|
钽
|
|
|
|
代码
|
安装法兰
|
|
|
|
A
|
3〞150lb
|
|
|
|
|
B
|
4〞150lb
|
|
|
|
|
C
|
3〞300lb
|
|
|
|
|
D
|
4〞300lb
|
|
|
|
|
|
代码
|
结 构 材 料
|
|
|
|
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
|
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
|
|
|
代码
|
选项
|
|
|
|
M1
|
0-100%线性指示表
|
|
|
|
|
M2
|
LCD显示表
|
|
|
|
|
M3
|
LCD显示表
|
|
|
|
|
B1
|
管装弯支架
|
|
|
|
|
B2
|
板装弯支架
|
|
|
|
|
B3
|
管装平支架
|
|
|
|
|
D1
|
侧面泄放阀在压力室上部
|
|
|
|
|
D2
|
侧面泄放阀在压力室下部
|
|
|
|
|
不注
|
1/2NPT锥管螺纹接头
|
|
|
|
|
C2
|
丁字形螺纹接头M20×1.5，带后部焊接Ф14
引压管的球锥连接头
|
|
|
|
|
d
|
隔爆型dⅡBT4
|
|||
|
i
|
本安型iaⅡCT
|
