磁翻柱液位计说明书

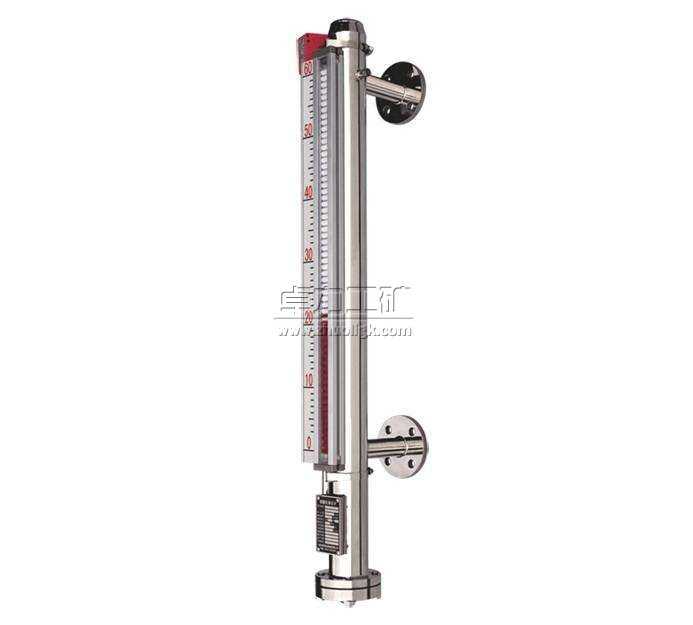

UHZ磁翻柱液位计是以磁性浮子驱动双色磁翻柱指示液位，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质更显其优越性。比传统的玻璃板(管)液位计具有更高的可靠性、安全性、先进性、适用性。适用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。
适用范围
适合高温高压容器内液体介质的液位测量。除现场指示，还可配远传变送器、报警（控制）开关，指示作用齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构和被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。
工作原理
磁翻柱液位计测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20mA电流信号输出。
特 点:
适用范围广、安装形式多样，适合任何介质的液位、界面的测量
被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、高温、腐蚀条件下的液位测量，可靠性高
集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全
双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变
耐振动性能好，能适应液位波动大的情况下工作
结构简单，安装方便，维护费用低
带精美的磁钢校正器，现场随意校调
技术参数
精确度:±10mm
介质密度: 0.5～2.0g/cm3
介质密度差: ≥150kg/m3(测量界位)
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
过程连接:旁路侧面安装法兰:DN25,PN1.0或PN1.6、PN2.5、PN4.0、PN6.4、PN10
开关选项：可选择普通型、防爆型
变送器选项：可选干簧管液位变送器
可选磁致伸缩液位变送器
可选全智能带表显示液位变送器
安装及使用
1.首先查看液位计标牌数据要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。
2.液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装必须垂直，最大偏角≤3°。测量范围>4m时在安装使用过程中应增加中间支撑点。
3.液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。
