磁浮子液位计·磁性浮子液位计说明书

一、概述

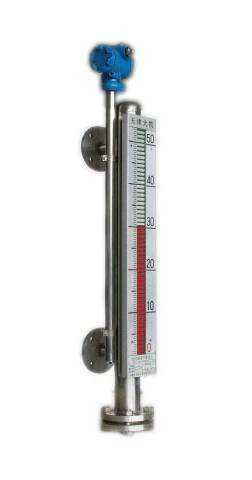

磁浮子液位计·磁性浮子液位计
就地显示磁性浮子式液位计具有显示直观醒目、不需电源，安装方便可靠，维护量小，维修费用低的优点，是玻璃管，玻璃板液位计的升级换代产品。可广泛应用于石油，化工，电站，制药，冶金，船舶工业，水/污水处理等行业的罐、槽、箱等容器的液位检测。
MY-UHZ磁性浮子液位计由现场指示部分及其辅助装置（液位控制开关和液位远传变送器）二部分组成，用户也可以单独选用现该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。由于测量显示部分不与介质直接接触，所以对高温、高压、有毒、有害、强腐蚀介质更显其优越性。因此，它比传统的玻璃板（管）液位计具有更高的可靠性、安全性、先进性、实用性。
HAKK-190系列磁浮子式液位计是以磁性浮子为感应元件，并通过磁性浮子与显示色条中磁性体的耦合作用，反映被测液位或界面的测量仪表。
UHZ-25型磁浮子液位计和UHZ-27型顶装浮球液位计，可配置远传液位变送器，用以实现液位信号远传的数/模显示。
具体类型
1.（基本型）
2.UHZ-592磁性浮子液位计（夹套型）
3.UHZ-593磁性浮子液位计（防霜型）
4.UHZ-594磁性浮子液位计（防腐型)
5.UHZ-595磁性浮子液位计（顶装型）
6.UHZ-596磁性浮子液位计（吊绳型）
7.UHZ-597磁性浮子液位计（内衬型）
8.UHZ-598磁性浮子液位计（液化气型）
9.UHZ-599磁性浮子液位计（界面型)

二、结构原理
MY型属模拟式液位变送器，由液位传感器和信号转换器两部分组成。液位传感器由装在φ20不锈钢护管内的若干干簧管和若干电阻构成，护管紧固在测量管（主体管）外侧；信号转换器由电子模块组成，安置在传感器顶端或底端的防爆接线盒内。
工作原理
磁浮子式液位计和被测容器形成连通器，保证被测量容器与测量管体间的液位相等。当液位计测量管中的浮子随被测液位变化时，浮子中的磁性体与显示条上显示色标中的磁性体作用，使其翻转，红色表示有液，白色表示无液，以达到就地准确显示液位的目的。
用户还可根据工程需要，配合磁控液位计使用，可就地数字显示，或输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关使用，对液位监控报警或对进液出液设备进行控制。

三、磁浮球液位计的应用
主要广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量。

四、磁浮球液位计特点
磁浮球液位计具有结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。
高灵敏度(避免面板花脸现象)、宽视窗(便于观看)。
各种液体以及高温、高压、腐蚀性和易燃易爆介质液位的连续测量。
现场指示、信号远传(4~20mA或HART)、一机多能。
显示器以红色指示液位，直观、醒目。
测量范围大、全过程测量无盲区。
显示器与被测介质完全隔离，安全、可靠。

五、主要技术参数
1、量程：由测量范围H确定；
2、误差：±10mm；
3、输出信号：4～20mA.DC（两线制）；
4、负载电阻：≤550Ω；
5、供电电压：24V.DC；
6、出线口：M20×1.5（内）；
7、环境温度：-40～+60℃；
8、防爆等级：dⅡBT1-4；
9、外壳防护等级：IP65。

介质温度：-40℃～450℃
介质粘度：≤10-4㎡/S
介质比重：≥0.35g/cm3
管体材质：由具体密度而定
安装法兰： 标准DN20。也可以根据用户要求
排污阀：（Q11f－15PC1/2’’）内螺纹管式球阀
放气孔：GZ1/2” 管堵头
