重锤式料位计说明书

重锤式料位计|重锤式料位计价格


发布时间:2018-03-21 01:43:16人气:523
重锤式料位计与其他测量装置的比较:重锤式料位计尤其适合于重粉尘环境下的料位测量,可以避免超声波料位计无法穿透重粉尘,避免雷达料位计天线根部积灰的重要缺陷,是重粉尘测量环境下的最佳选择。重锤式料位计广泛应用于PVC粉仓、水泥料仓、电厂灰仓等恶劣环境,并取得成功,获得用户好评。

应用
重锤式料位计可测量饲料、化学品、 塑料颗粒、 水泥、 石块、 PVC粉末、 骨料、 液体、 煤、 石灰石、 研磨塑料、 砂子、 粉末、 谷物、 油等。
重锤式料位计常用于电厂灰库、煤仓、渣仓、泥浆池等。
重锤式料位计也可用于测量泥浆、矿浆、沥青(高温)等特殊液体。
注意事项
重锤式料位计主要应用对象为颗粒度较小的固体,大尺寸矿石不适用 安装位置一般选在1/6料仓直径左右 安装重锤式料位计时要尽量避开进料口、障碍物、搅拌桨等干扰因素。

优点
机械式测量,简单可靠,抗粉尘干扰能力强 重锤式料位计的量程大可达45.7米 重锤式料位计有多重防尘设计(防尘刷、进风孔、测量室隔离),不受介质湿度、粘度的影响,重锤式料位计不受介质介电常数、电导率、热导率的影响。

技术优势
重锤式料位计的测量优势:重锤式料位计电子仓耐低温能力可达-40℃,光学传感器隔离密封从根本上避免了粉尘等的污染,重锤式料位计专利的光学测量系统精确,优异的驱动电机及重载钢缆可以提供强大的抗拉伸能力。重锤式料位计的双光学传感器设计可以正确地判断钢缆状态,无需采用可能造成卡涩的机械刹车装置,专利的绕线装置确保不会出现乱线、跳线问题。

组成及原理

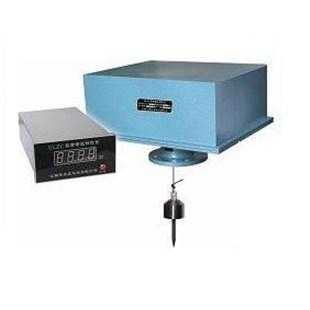

重锤式料位计由传感器和仪表组成,传感器采用重锤探测式,各种信号由特制的采集单元取出,无机械触点、运行可靠。
传感器放置仓顶,重锤由电机通过不锈钢带或钢丝绳牵引吊入在仓内,仪表控制传感自动定时对料位进行探测,每次测量时重锤从仓顶起始位置开始下降,碰到料面立即返回到仓顶等待下一次测量。仪表通过对重锤下降过程传感信号的处理可得到仓顶到料面的距离hl,仓高H是由用户预置的,这样用仓高H减去hl便可得出料位高度h=H-hl,仪表直接显示料位高度h。
系统采用PLC控制,功能强、稳定性高、操作简易;特别适用于电力、冶金、水泥、煤炭、化工、食品等行业筒形料仓的粉末状、块状、颗粒状态及液态物料的料位检测与控制。尤其是本料位指示计设置有通讯功能,不仅能单独使用,还可与上位计算机联网构成集散型监控系统。
上位机可根据各现场送来的料位数据,集中管理;显示、打印各料仓的全部资料,随时为企业提供必要信息,大大提高了企业的计量科学管理水平和经济效益。

测量原理
重锤式料位计的智能电机传动系统控制着系在不锈钢钢缆上的重锤向下降,重锤接触介质表面的瞬间停止下降,而后重锤式料位计改变电机的转动方向将重锤收回。测量过程中,重锤式料位计通过专门的双光学传感器的精确计量,获取料位信号,并将料位信号变送为4~20mA模拟量信号、RS485信号或脉冲信号输出。
重锤式料位计的测量优势:重锤式料位计电子仓耐低温能力可达-40℃,光学传感器隔离密封从根本上避免了粉尘等的污染,重锤式料位计专利的光学测量系统精确,优异的驱动电机及重载钢缆可以提供强大的抗拉伸能力。重锤式料位计的双光学传感器设计可以正确地判断钢缆状态,无需采用可能造成卡涩的机械刹车装置,专利的绕线装置确保不会出现乱线、跳线问题。

重锤式料位计的主要功能包括:
1、每套设备均配有多种测量输出标准,其中包括MODBUS串行通讯、0/4-20mA 模拟信号、直流晶体管脉冲信号和交流继电器脉冲输出信号。
2、辅助容器料位控制物料的高位低位报警输出。
3、采用智能的自校验技术,在测量周期内出现包括断缆、埋锤以及探头闭锁问题时,通过故障信号发出报警。
4、采用第三代智能重锤料位计技术,其中包括AutoReturn™和SmartStart™测量周期性启动技术。
5、自动模式、手动模式和SmartStart™模式,三种启动模式可选。
6、智能测量控制系统始终以有序编程方式将重锤/钢缆牵引返回原始位置,为提高测量可靠性,返回过程甚至可以延缓。
7、最大测量距离为30米(超过30米定制)。
8、采用通用100-240VAC电源。
9、AutoReturn™功能可让测锤/钢缆根据操作员设定的距离返回。
10、采用磁霍尔效应技术和微控制器实现测量数据的高分辨率和可靠性。
11、内置LCD显示屏和按键,简易的参数设置。
12、可更换的擦块和清洁刷令钢缆保持清洁状态。
13、选配Model RCU远程控制装置实现重锤料位计的远程访问和显示,每两个MODBUS网络可连接多达128个料位计。

安装接线
重锤式料位计主要是一次表的安装,二次表的安装,量程及定时间与报警器的设定。
运行维护
首先确认仪表安装及接线正确,然后接通电源,电源开关在仪表抽屉里面,将抽屉拉出打开电源再合上。正常情况下,面板电源指示灯亮,数字显示“0.00”,电流表指示为4mA,即指针位于20%处,这时已具备探测条件:
手动探测
按手动探测按钮,进行一次探测:其过程如下:电机带动重锤下降,数字显示从满量程起逐渐减小,直至重锤碰到料面,数字不再减小,这时的数字即料仓中料面的高度。重锤自动返回仓顶,当重锤返回仓顶。电流输出值反映了相应的料位高度。
本料位有许多防止灰尘进入传感器的方法,根据不同的应用场合采用不同的安装结构。如有特殊要求定货时应具体说明,如物料类型、是否有压力、是否有水汽等。当应用于灰尘大的场合时,根据情况应定期清扫,在传感器法兰上方侧面,有一个用螺丝拧紧的小门,可用毛刷等工具将存在里面的灰扫出。过一段时间后,机器内部也应清扫。

特别注意
重锤式料位计主要应用对象为颗粒度较小的固体,大尺寸矿石不适用
安装位置一般选在1/6料仓直径左右
安装重锤式料位计时要尽量避开进料口、障碍物、搅拌桨等干扰因素
为了延长电机的使用寿命,设为自动运行时,最少间隔时间为15分钟。

重锤式料位计


卓力工矿是国内知名重锤式料位计生产厂家,有丰富的经验为客户提供高品质的重锤式料位计及完善的售后服务,如果您想了解最新重锤式料位计价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:重锤式料位计发货时间? 重锤式料位计售后保障? 重锤式料位计订货需要提供什么信息?
