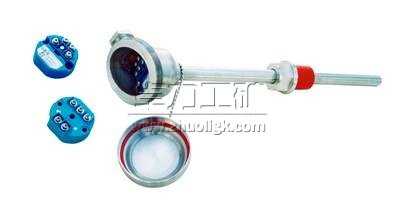

热电阻温度变送器说明书

组成
热电阻温度变送器由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。
测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。

系统组成
热电阻温度变送器的结构大体上可分为三大部分：输入电桥、放大电路及反馈电路。其输入电桥实质上是一个不平衡电桥。热电阻被接入其中一个桥臂，当受温度变化引起热电电阻阻值发生改变后，电桥就输出一个不平衡电压信号，此电压信号通过放大电路和反馈电路，便可以得到一个与输入信号呈线性函数关系的输出电流I。
热电阻
（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：
①热电阻和显示仪表的分度号必须一致
②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。
（2）铠装热电阻 铠装热电阻的外径一般为φ1~φ8mm，最小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
（3）端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻 隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影 电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。

结构特点
（1）精通型热电阻：工业常用热电阻感温元件（电阻体）的结构及特点。从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。为消除引线电阻的影响同般采用三线制或四线制。
（2）铠装热电阻：铠装热电阻的外径一般为φ2~φ8mm，最小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
（3）端面热电阻：端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻：隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。隔爆型热电阻可用于Bla~B3c级区内具有爆炸危险场所的温度测量。

主要特点
模拟型特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
●二线制
●阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体
智能型特点：
●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。

主要技术参数
输入信号：热电阻Pt100、Cu50、Cu100,测量间距10℃，以上任何温度范围
基本误差：±0.5%
温度漂移：±0.1%/10℃
传输方式：两线制传输
电　源：24V DC±2V(或配电器、安全栅供电)

仪表选型
选型表： 　无 S 代号
测量范围 　ABGAP-2400 0-6～40kPa 　ABGAP-2500 0-40～250kPa 　ABGAP-2600 0-0.16～1kPa 　ABGAP-2700 0-0.4~2.50KPa 　ABGAP-2800 0-1.6～10Mpa 　代号 结 构 材 料 　法兰接头 排气/排液阀 隔离膜片 灌充液体 　F22 316不锈钢 316不锈钢 316不锈钢 硅油 　F23 316不锈钢 316不锈钢 哈氏合金C 　F24 316不锈钢 316不锈钢 蒙乃尔 　F25 316不锈钢 316不锈钢 钽 　F33 哈氏合金C 哈氏合金C 哈氏合金C 　F35 哈氏合金C 哈氏合金C 钽 　F44 蒙乃尔 蒙乃尔 蒙乃尔 　代号 选 件 　M1 O～1 00%线性指示表 　M2 数字显示表头 　M3 液晶显示表头 　B1 管装弯支架 　B2 盘装弯支架 　B3 管装平支架 　D1 法兰侧面排气/排液阀在上部 　D2 法兰侧面排气/排液阀在下部 　E1 普通电缆接头 　E2 防爆电缆接头 　G1 腰形法兰 　G2 焊管接头 　d 隔爆 　i 本安

校验方法
1、设备要求：校验仪一台;
2、按系统连接方法接线;
3、根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V和5V(可分别调整零点电位器和满度电位器);
4、按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围;
5、按说明书技术指标进行测试，应符合技术要求。
