一体化温度变送器说明书

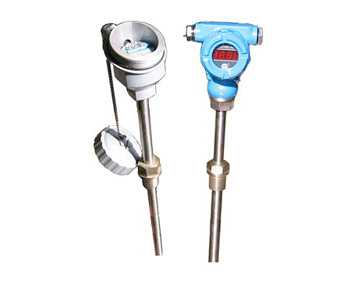

一体化温度变送器
一体化热电阻温度变送器是体积比较小的、可以安装到热电阻的接线盒内的温度变送器。一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。一体化温度变送器一般分为热电阻和热电偶型两种类型。
热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。
热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号。为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。
一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。
一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。也可应用户要求做成防爆型或防火型测量仪表。
一体式
一体化安装形式，体积紧凑、高性价比，经济实用、输出二线制4～20mA信号,按符合国际IEC标准的最新防爆规程GB3836设计; 防爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。适用于　dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。
产品特点
◇ 安装简单，多种测温范围可选
◇ 气液两用，与316L兼容的任何介质
◇ 多种线性模拟量信号可选
◇ 反应速度快、精确度高
◇ 长期稳定性好、低能耗、体积小
应用范围
◇ 管道与通风系统
◇ 液压与气动系统
◇ 冷却系统与加热系统
◇ 供水与热水系统
◇ 空调系统
◇ 自动化系统温度测量与控制
技术参数

项目名称	参数
标准量程	测量范围（℃）：-50~0；-50~50；0~50；0~80；0~100；0~120；0~150；0~200；
	安装方式：插入式 插入深度(mm)：50mm(典型螺纹以外)；可按用户要求定制
	探头尺寸(mm)：Φ6、Φ8
技术指标	传感器	Pt100或Pt1000
	信号输出	4~20mA 0~5VDC 0~10VDC
	信号线规格	2wire 3wire 3wire
	供电电压	9~30VDC 9~30VDC 15~30VDC
	精度	±0.1%FS ±0.3%FS ±0.5%FS
	耐压	典型：40bar(Max：300bar)
	长期稳定性（1年）	±0.1%FS
	响应时间	T=50℃ 2.3s；T=90℃ 5.4s
	电气保护	反极性及过载保护，可选浪涌电压保护
	环境温度	-40~+85℃
	储存温度	-40~+125℃
	外壳材料	316不锈钢
	触液部分材料	316L不锈钢
	防护等级	IP65
