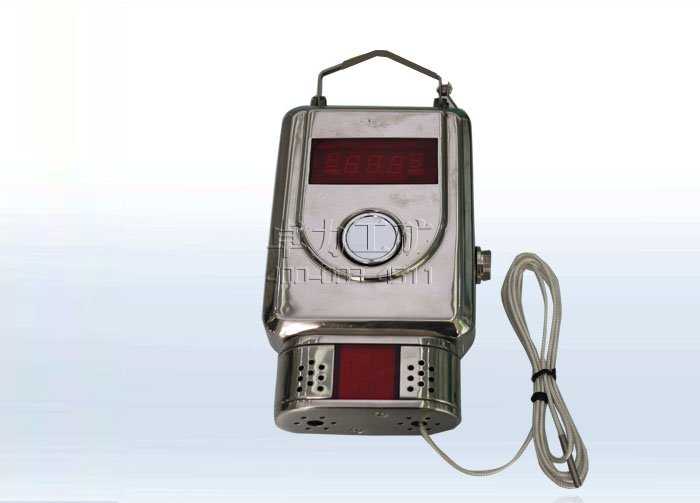

GWSD100/100矿用本安型温湿度传感器说明书

GWSD100/100矿用本安型温湿度传感器|矿用湿度传感器


发布时间:2018-03-31 02:05:57人气:1040
一、系统概述

GWSD100/100 矿用本安型温湿度传感器(以下简称传感器)为矿用本质安全型仪器,,是我公司自 主研发的新产品。
GWSD100/100矿用温湿度传感器满足了我国煤矿监测井下温度湿度浓度的需要。它可以连续自动地将井温度湿度转换成标准电信号输送给配接设备,并具有就地显示沼气浓度值,超限声光报警等功能。GWSD100/100温湿度传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统配套,适宜在煤矿采掘工作面、机电硐室,回风巷道等地点固定使用。
GWSD100/100矿用温湿度传感器是由单片机控制的智能复合型传感器。该传感器采用本安电路设计,适用于煤矿井下或地面具有爆炸危险的环境中,能够对矿井工作面或采区入、回风中的温湿度进行连续检测。该传感器采用进口传感元件,具有检测灵敏度高、稳定性好、测量范围宽、兼容性好以及非线性校正、液晶显示等优点

GWSD100/100温湿度传感器型号意义
型号:GWSD100/100温湿度传感器;
G——传感器;
WS——温湿度;
D——电子;
100/100—— 测量范围,100℃,100%RH。
外形尺寸:(长×宽×高):278 mm×120 mm×52mm;
重量:1.2kg
外壳材质:不锈钢

GWSD100/100温湿度传感器产品特点
1.采用单片微机和高集成数字化电路,使电路结构简单,性能可靠,便于维修与调试。
2.采用新型开关电源,降低了整机功耗,增加了仪器传输距离。
3.增加了故障自检功能,便于使用与维护。
4.设计了高强度外壳结构,增强了仪器抗冲击能力。
5 .传感器结构合理、坚固耐用,并设有便于悬挂或支撑的结构。

二、主要功能

主要用于煤矿井下环境(矿井工作面、采区入、回风巷和紧急避险系统等)中的温湿度连续检测, 以便监视火灾的发生, 也可用于其他场所的温湿度测量。 传感器除了和本公司的 KJ70 煤矿监测系统配 合使用外还可以和其他煤矿监测系统相兼容;也可以独立使用于多种矿用火灾检测系统。

三、使用环境条件

温湿度传感器在下列环境条件下应能正常工作:
a)环境温度:0℃~+40℃;
b)平均相对湿度:不大于 95%(+25℃) ;
c)大气压力:80kPa~106kPa;
d)煤矿井下有瓦斯,煤尘等爆炸危险的环境;
e)无强烈震动和冲击的地方;
f)无破坏金属和绝缘材料的腐蚀性气体的地方。
使用环境:适用于含有瓦斯或爆炸性危险混合气体的煤矿井下。


四、主要技术指标

工作电压:DC 18V

工作电流:≤150mA

测量范围:
a)温度:-5℃~100 ℃
b)湿度:(0~100) RH%


基本误差:
a)温度:≤±2.5%(F.S)
b)湿度:≤ ±10.0%(F.S)

输出信号制式
(3 种输出只可选择其一,通过内部跳线选择频率或电流输出)

频率信号
a)频率范围:2 路,200Hz~1000Hz(温度和湿度分别输出)
b)脉冲宽度大于 0.3 ms,高电平状态时的电压不小于 3 V(拉出 2mA) ,低电平输出状态时的 电压小于 0.5 V

RS485 信号
a) 传输接口:1 路
b)传输方式:RS485,主从式,半双工; c) 传输速率:2400 bps
c)电压峰峰值:2V~10V

电流信号:2 路,DC(1~5)mA(最大负载阻抗:500Ω)或DC(4~20)mA(最大负载阻抗:100 Ω)(温度和湿度分别输出)

声光报警功能
a)警报声级:报强度在距其1m 远处的声响信号的声压级应不小于80dB(A)
b)光信号应能在20m 处清晰可见
