液压弯道器说明书

液压弯道器|KWPY液压水平弯道机|KWCY液压垂直弯轨机


发布时间:2015-11-02 09:11:07人气:524
20年专业研制生产的液压弯道器(液压弯轨机,液压弯道机,液压弯轨器)是防爆型矿山机械产品,是铁道钢轨实行标准化作业的必备工具。该产品携带轻便灵活、使用方便,性能安全可靠。
液压弯道器(液压弯轨机)可以降低工人的劳动强度,提高工作效率,改善轨道施工条件。

液压弯道器解决了轻型、重型钢轨的水平、垂直曲线弯轨或直轨作业,适用于矿山、港口、林场、交通等行业。

液压弯道机分类:液压水平弯道机(液压双钩弯道机,液压单钩弯道机)液压垂直弯道机

液压弯道机规格型号:
KWPY-300,KWPY-400,KWPY-600液压水平弯道机
KWCY-300,KWCY-400,KWCY-600液压垂直弯道机
24KG/30KG/50KG液压弯轨机(器)


液压水平弯道机型号:
产品名称 液压弯轨机 液压弯轨机 液压弯轨机
型号 KWPY–600型 KWPY–400型 KWPY–300型
最大弯轨力(KN) 549 410 294
适用钢轨(kg/m) 50 30 24以下
额定弯轨力(KN) 500 350 270
活塞行程(mm) 70 70 70
整机质量(kg) 60 27 25
液压油均用 液压油均用N15-N32号机械油

KWPY-300液压弯道机(液压弯道器)(液压弯轨机)--用于24kg/m以下的钢轨进行水平面弯曲作业,最小弯曲半径为7M。
KWPY-400液压弯道机(液压弯道器)(液压弯轨机)--用于30kg/m的钢轨进行水平面弯曲作业。
KWPY-600液压弯道机(液压弯道器)(液压弯轨机)--用于30kg/m-50kg/m的钢轨进行水平面弯曲作业。
KWPY-III液压直()轨机用于对24kg/m以下的钢轨进行水平面弯曲作业,最小弯曲半径为5M。

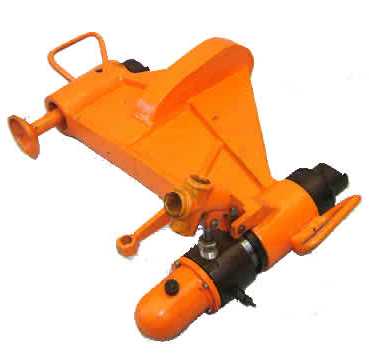

300液压弯道机


液压垂直弯轨机系防爆型矿山机械产品,是铁道轨实现标准化作业的理想工具。
液压垂直弯轨机具有结构紧凑、重量轻、密封性能好、操作方便安全可靠。
KWCY-300型液压垂直弯轨机--用于24kg/m的钢轨进行垂直面弯曲作业
KWCY-600型液压垂直弯轨机--用于30kg/m的钢轨进行垂直面弯曲作业。
KWCY-800型液压垂直弯轨机--用于30-43kg/m的钢轨进行垂直面弯曲作业。
KWCY-900型液压垂直弯轨机--用于50kg/m的钢轨进行垂直面弯曲作业。
特殊的可根据客户需求订做

(1):KWCY-900液压垂直弯轨机
适用范围           30公斤/米钢轨
最大直轨能力      596千斤顿(75吨力)
液压系统额定油压  646巴(660kg/厘米)
柱塞泵直径x行程    16毫米x 35毫米
油缸直径            70毫米
活塞最大行程        70毫米
手柄作用力矩        480牛顿.米
(2):KWCY-300液压垂直弯轨机     KWCY-600液压垂直弯轨机
适用范围:18-24公斤/米钢              30公斤/米钢轨
最大直轨能力:297千斤顿(56吨力         596千斤顿(75吨力)
液压系统额定油压:98巴(660kg/厘米2)     646巴(660kg/厘米)
柱塞泵直径x行程  16毫米x35毫米          16毫米x 35毫米
油缸直径:60毫米                              70毫米
活塞最大行程:70毫米                         70毫米
手柄作用力矩:480牛顿.米                   480牛顿.米
液压垂直弯轨机

液压弯道器保养和维修:
1、必须保持油质清洁,当发现油质脏、粘、吸油不畅时,须拆下储油箱,用煤油清洗油路,再加清洁的N32号抗磨液压油。
2、拆检吸油阀:先拆下揿手与泵芯间的连接销,拧下泵体,取出泵体安装孔底部的吕密封垫,可取出φ6钢珠,进行清洗及密封检查处理。
3、拆检出油阀:拧下后盖底部M12内六角螺钉,顺序取出φ10钢珠、φ6钢珠和小弹簧,进行清洗及检查处理。
4、拆检放油阀:拧出放油阀杆,取出矩形密封圈和φ8钢珠,进行清洗和检查处理。
5、液压弯道器(液压弯轨机)全面分解拆检顺序:
(1)拆下揿手与柱塞芯间的连接销,用两只100~110月牙扳手可拧下后盖。
(2)用月牙扳手夹紧油缸的圆螺母松出10~20mm,再用钢丝穿过顶头φ3个小孔压缩圆柱销,即可取下顶头,然后松开揿手便可取出活塞杆及复原弹簧,最后旋下圆螺母,便可抽出油缸。
(3)柱塞泵芯只允许从泵从泵体下端装入或取出,活塞组合件只允许从缸与后盖的连接端装入或取出,以免损伤密封件。
(4)栓查各密封件,钢球,如有损坏,更换新品。(钢球应是II级精度)
