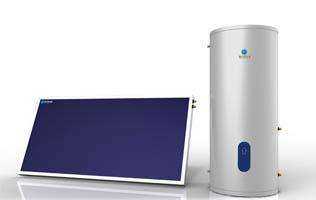

平板式太阳能热水器(分体式)说明书

平板式太阳能热水器(分体式)|平板太阳能热水器


发布时间:2018-08-28 06:30:40人气:488
平板太阳能热水器是小高层住宅配套设计开发的,集热器与水箱互相分离,水箱放置在阳台、屋顶、墙壁等地方,平板太阳能集热器放置在建筑栏里面阳台、窗户、屋顶、墙壁上,不受位置限制,达到了与高层建筑及环境一体化的完美结合。 平板太阳能热水器采热率高,非常节能,使用简单、快捷、方便、安全等特性,深受广大用户的青睐。

分类
按水的循环方式不同,可分为:自然循环、强迫循环、定温放水三种。
按平板集热器聚光方式不同,可分为:聚光型和非聚光型。
按平板太阳能热水器使用市场不同:家用市场和工程市场两大类型。
按平板太阳能集热器吸热板的材料不同,可分为陶瓷太阳板、铜铝复合吸热板、全铜吸热板、不锈钢吸热板
按平板太阳能集热器吸热板的结构不同,可分为管板式、翼管式、蛇管式、扁盒式、圆管式和热管式。

结构
平板太阳能热水器由吸热板、盖板、保温层、外壳等几部分组成。
吸热板
(1)作用
也称吸热芯板,是吸收太阳辐射能并向水传递热量的部件。
(2)技术要求
① 技术要求是有一定的承压能力,与水的相容性好,热工性能优良,加工工艺简单,成本合理。常用材料是铜、铝合金、不锈钢、镀锌板、沿海水质较差的地方,也有用塑料或玻璃钢等材料。
② 选择性涂层:为增加吸热板的热性能,往往在金属表面喷刷涂层。涂层分选择性涂层和非选择性涂层两种。
③平板集热器根据涂层种类分为两类就是俗称的黑膜和蓝膜(黑铬、阳极氧化)
(3)吸热体
又称之为吸热体的,吸热体是平板太阳热水器的核心部件,它先要完成光热转换,再将热能传给待加热的水。
吸热体主要由金属材料制成,初期为钢管板绑扎结构,后来出现了焊接式、铝翼式、铜铝复合式,各有千秋。有的结合热导差、有的能耗太高、有的耗材太多、有的工艺复杂。但共同点,传热比玻璃高几十倍至几百倍,如铜的导热系数在320左右,铝在160左右,铜在40左右,而玻璃只有0.64。而耐压能力可达10KG/CM2,玻璃连0.5KG/CM2压力也承受不了。
故金属吸热体可进行自然循环,强制循环和直流式工作。因流速与传热系数成正比,所以金属吸热体传热效率也高得多。
吸热体的管板结合新工艺,只需一台冲床,二套模具即可批量生产,可谓设备少,投资省;只有冲、穿、压三道工序即可完成,可谓简单、易行;无需焊接或其它辅助材料,可谓省工节能;以薄壁紫铜管为排管、薄铝板为翅片,可谓配伍科学,耐腐蚀、传热好、材料省。
这种结构,参加全国平板太阳热水器评比时,平均日效率为0.563,热损系数为1.75,与当时获一等奖的产品热性能相同。
(4)分类
按吸热板的结构不同,可分为管板式、翼管式、蛇管式、扁盒式、圆管式和热管式。
盖板
(1)作用
吸热板上表面需有盖板,要求它能透过可见光而不透过远红外线,这就使得进去的能量大于散失的能量,从而提高吸热板的温升,通常称盖板的这种作用为温室效应。
(2)技术要求
高全光透射比、冲击强度高、良好的耐侯性能、绝热性能好、加工性能好。
保温层
(1) 作用
保温层的作用是减少集热器向四周环境的散热,以提高集热器的热效率。
(2) 技术要求
保温层的要求是保温性能好,即材料的热导率小,要求不大于0.055W/(m*℃),不易变形或挥发,不产生有毒气体、不吸收。
(3) 材料
保温层的材料有岩棉、矿棉、聚苯乙烯、聚氨酯发泡塑料等。
外壳
(1)作用
保温层外壳的作用是将吸热板、盖板、保温材料组成一个整体,因此它应有一定的刚度和强度,并便于安装。其材料一般用钢板、铝型材、玻璃钢或塑料。
(2)技术要求
为了确保外壳的使用寿命,有些外壳表面需进行喷涂处理。一般涂层要求薄而均匀,有较强的附着力和抗老化性能,耐湿热,不生锈。此外,表面要美观、无扭曲、污垢和伤痕。

产品优势
热性能技术
太阳能集热器按集热温度基本上可分为三大类,即低温(100摄氏度以下),中(_zhong1)温(100~200摄氏度)和高温(200摄氏度以上)。平板集热器适用于低温范围,真空管集热器比较适用于中、高温范围,低温也可以使用,但却无法发挥其优势。
中国太阳能热水器的主要用处是洗浴和生活用热水,其水温要求一般低于60摄氏度,平板集热器有较好的效率个性。当水温大于60摄氏度时,真空管集热器效率个性得到很好的发挥。
有效采光面积
无论是平板集热器还是真空管集热器都是通过有效采光面积而获得太阳的能量,因此在同样大的集热器外轮廊面积条件下,其有效采光面积越大,则获得的太阳能越多,反之则越少。
有效热水量
太阳能热水器的有效热水量是指太阳能系统天天能获得多少有效热水,要求热水能放出来使用,称之为有效热水,放不出来的热水是无效的,平板系统和真空管体统的有效热水量也有很大差别的;平板系统有效热水量大于真空管系统。
承压性能
平板热水器属于金属管之间的链接,完全能满足承压系统的要求,但通常的真空管集热器热水系统,由于真空玻璃管与联箱或水箱联系解释采用硅橡胶密封圈进行链接,一般无法满足承压系统的要求,一旦系统压力较大时,真空管与密封圈靠摩擦的结协力难以抵抗系统压力,迫使管子向外移动或滑落。
防结垢、冻结
太阳能热水器及其系统在北方使用一项种要性能是如何防止结垢和冻结。平板集热器在北方运行容易结冰造成冻结,因此我国尽大多数平板集热系统采用回流排空技术,也可以采用双循环(亦称间接系统或二次系统)从基本上解决系统的防冻结问题。为此国外发达国家(如澳大利亚的solarhart公司)太阳能集热器尽大多数均采用双循环系统。平板集热器最适合使用双循环系统,而普通的真空管集热器由于承压理想,不太适合采用双循环系统。由于我国太阳能热水系统尽大多数用于洗浴水温一般低于60摄氏度,结垢现象均不严种,但是集热器内的悬浮颗粒物为何消除应予以关注。
产品与建筑结合
平板太阳能集热器,无论从整体外形、结构强度及规格尺寸均适合与建筑相结合,可直接流动在房顶上或嵌进屋面上,而且极易成为屋顶结垢的组成部分,和建筑浑然成为一体,因此平板集热器与建筑结合比真空管集热器更好一些。
产品售后服务
对平板集热器而言,由于热损较少运行温度一般低于60℃不轻易产生过热现象,故结垢较少,其排污主要通过水箱排污管加以解决。其主要维修工作在于定期清除集热器盖板的尘土,若采用钢化玻璃则盖板的迫宛率会大大下降,由此可见平板集热器的使用寿命大于15~20年是没有题目标。
真空管集热器由于运行温度比较高,忽然碰到冷热轻易炸管裂管,其次是祖空管与水箱或联箱链接是采用硅橡胶密封圈,炔塾触不好或以敷沙粒易发生渗漏现象,另外对于南北向竖排真空管工程或紧凑式真空管热水器而言,由于有些地方水质不好,真空管下部往往存在悬浮固体颗粒物沉淀,时间长了,管子采光和吸热受到影响,因此有些地方,使用3~4年后需将真空管抽出来进行清洗,维修工作量较大。真空管本身的质量的好坏,在很大程度上决定了集热器的质量,也严种影响热水工程的售后服务工作量。
