太阳能充放电控制器说明书

太阳能充放电控制器|太阳能电池控制器


发布时间:2018-08-25 08:27:56人气:603
太阳能充放电控制器也称太阳能控制器、太阳能电池控制器,是用于太阳能发电系统中,控制多路太阳能电池方阵对蓄电池充电以及蓄电池给太阳能逆变器负载供电的自动控制设备。
太阳能充放电控制器对蓄电池的充、放电条件加 以规定和控制,并按照负载的电源需求控制太阳能电池组件和蓄电池对负载的电能输出,是整个光伏供电系统的核心控制部分。

太阳能控制系统由太阳能电池板、蓄电池、控制器和负载组成。
太阳能控制器是用来控制光伏板给蓄电池充电,并且为电压灵敏设备提供负载控制电压的装置。它对蓄电池的充、放电条件加以规定和控制,并按照负载的电源需求控制太阳电池组件和蓄电池对负载的电能输出,是整个光伏供电系统的核心控制部分。 它是专为偏远地区的通信或监控设备的供电系统而设计的。控制器的充电控制和负载控制电压完全可调,并可显示蓄电池电压、负载电压、太阳能方阵电压、充电电流和负载电流。
利用蓄电池供电的几乎所有的太阳能发电系统,都极其需要一个太阳能充放电控制器。太阳能充放电控制器的作用在于调节功率,从太阳能电池板输送到蓄电池的功率。蓄电池过冲,至少很显著地降低电池寿命,从最坏的是损坏蓄电池直至它不能够正常使用为止。
太阳能控制器采用高速CPU微处理器和高精度A/D模数转换器,是一个微机数据采集和监测控制系统。既可快速实时采集光伏系统当前的工作状态,随时获得PV站的工作信息,又可详细积累PV站的历史数据,为评估PV系统设计的合理性及检验系统部件质量的可靠性提供了准确而充分的依据。此外,太阳能控制器还具有串行通信数据传输功能,可将多个光伏系统子站进行集中管理和远距离控制。
太阳能控制器通常有6个标称电压等级:12V、24V、48V、110V、220V、600V 。
目前控制器向多功能发展,有将传统的控制部分、逆变器以及监测系统集成的趋势。

作用
太阳能充放电控制器最基本功能在于控制电池电压并打开了电路,还有就是,当电池电压升到一定程度时,停止蓄电池充电。旧版的控制器机械地来完成控制电路的开启或关闭,停止或启动电源输送到蓄电池的功率。
在大多数光伏系统中都用到了控制器以保护蓄电池免于过充或过放。过充可能使电池中的电解液汽化,造成故障,而电池过放会引起电池过早失效。过充过放均有可能损害负载。所以控制器是光伏发电系统的核心部件之一,也是平衡系统BOS(Balance of System)的主要部分。
简单来说,太阳能控制器的作用可以分为:
1、功率调节功能;
2、通信功能:1简单指示功能2协议通讯功能如RS485以太网,无线等形式的后台管理;
3、完善的保护功能:电气保护反接,短路,过流等。

原理
太阳能电池板属于光伏设备(主要部分为半导体材料),它经过光线照射后发生光电效应产生电流。由于材料和光线所具有的属性和局限性,其生成的电流也是具有波动性的曲线,如果将所生成的电流直接充入蓄电池内或直接给负载供电,则容易造成蓄电池和负载的损坏,严重减小了他们的寿命。因此我们必须把电流先送入太阳能控制器,采用一系列专用芯片电路对其进行数字化调节,并加入多级充放电保护,同时采用我公司独有的控制技术“自适应三阶段充电模式(图1)”,确保电池和负载的运行安全和使用寿命。对负载供电时,也是让蓄电池的电流先流入太阳能控制器,经过它的调节后,再把电流送入负载。这样做的目的:一是为了稳定放电电流;二是为了保证蓄电池不被过放电;三是可对负载和蓄电池进行一系列的监测保护。
若要使用交流用电设备,还需要在负载前加入逆变器逆变为交流。

主要特点
1、使用了单片机和专用软件,实现了智能控制;
2、利用蓄电池放电率特性修正的准确放电控制。放电终了电压是由放电率曲线修正的控制点,消除了单纯的电压控制过放的不准确性,符合蓄电池固有的特性,即不同的放电率具有不同的终了电压;
3、具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制;以上保护均不损坏任何部件,不烧保险;
4、采用了串联式PWM充电主电路,使充电回路的电压损失较使用二极管的充电电路降低近一半,充电效率较非PWM高3%-6%,增加了用电时间;过放恢复的提升充电,正常的直充,浮充自动控制方式使系统由更长的使用寿命;同时具有高精度温度补偿;
5、直观的LED发光管指示当前蓄电池状态,让用户了解使用状况;
6、所有控制全部采用工业级芯片(仅对带I工业级控制器),能在寒冷、高温、潮湿环境运行自如。同时使用了晶振定时控制,定时控制精确;
7、取消了电位器调整控制设定点,而利用了E方存储器记录各工作控制点,使设置数字化,消除了因电位器震动偏位、温漂等使控制点出现误差降低准确性、可靠性的因素;
8、使用了数字LED显示及设置,一键式操作即可完成所有设置,使用极其方便直观的作用是控制整个系统的工作状态,并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方,合格的控制器还应具备温度补偿的功能。其他附加功能如光控开关、时控开关都应当是控制器的可选项。

分类
市场上流行的太阳能控制器,主要有普通太阳能控制器、PWM太阳能控制器和MPPT太阳能控制器
普通太阳能控制器是第一代技术,工作原理是直接把太阳能电池板的输出挂到电池端口,当蓄电池充足后就断开,因为蓄电池内阻的原因,很难把蓄电池充满,而且太阳能电池板没有完全利用起来,充电转换效率为只有70~76%,已经被市场淘汰,基本上很少有人用。
PWM太阳能控制器是第二代技术,现在市场上最多,工作方式是采用PWM控制方式,相对于普通太阳能控制器,已经进步了很多,可以解决电池不满的问题,充电转换效率为75~80%,但太阳能电池板没有完全利用起来。

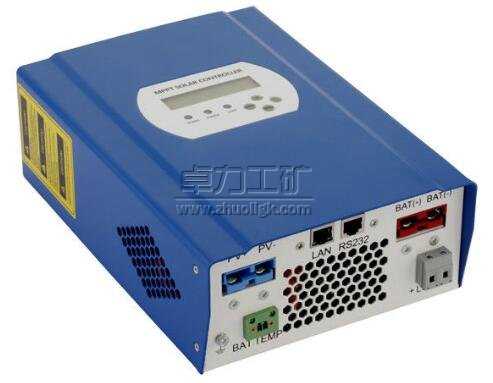

MPPT太阳能控制器是第三代技术,最高端的太阳能控制器。MPPT太阳能控制器,是指具备“最大功率点跟踪”(MaximumPowerPointTracking)功能的太阳能控制器,是PWM太阳能控制器的升级换代产品,MPPT太阳能控制器能够实时检测太阳能板电压和电流,并不断追踪最大功率(P=U*I),使系统始终以最大功率对蓄电池进行充电,MPPT跟踪效率为99%,整个系统发电效率高达到97%,并且对电池拥有优秀的管理,分为MPPT充电、恒压均充电和恒压浮充电。随着技术的进步和能源的节约,MPPT太阳能控制器取代传统PWM太阳能控制器的趋势是不可逆转的。

模式
1、纯光控模式:当没有阳光时,光强降至启动点,控制器延时10分钟确认启动信号后,根据设置参数开通负载,负载开始工作;当有阳光时,光强升到启动点,控制器延时10分钟确认关闭信号后关闭输出,负载停止工作。
2、光控加时控模式:启动过程与纯光控相同,当负载工作到设定时间就自动关闭,设置时间1 ~ 14小时。
3、手动模式:该模式下用户可以通过按键控制负载的打开与关闭,而不管是否在白天或是晚上。此模式用于一些特殊负载的场合或是调试时使用。
4、调试模式:用于系统调试时使用,有光信号时即关闭负载,无光信号开通负载,方便安装调试时检查系统安装的正确性。
5、常开模式:上电负载一直保持输出状态,此模式适合需要24小时供电的负载。

安装及注意事项
1、打开包装,将其固定于合适位置(请避免阳光直射与潮湿地方)。
2、先连接电池引线(为使自动识别功能不发生错误),并等控制器完成识别过程(电平指示器打指示出电池的电量后)再连太阳能电池板引线,最后在负载关断的情况下连接负载线。
3、为了使用安全,不使过大的负载或将太阳能电池板加得过大;用电源机一类的电源代替太阳能电池对电池充电。
4、充电时,拆下太阳能电池板,充电电流不能太大。
4、注意电池的正负极。

常见故障及排除
1、负载不工作
(1)白天,控制器有光控制。
(2)电池内电量不足。
(3)接线是否正确。
(4)拆下所有的线,重复上面的安装过程,让控制器重新识别。
2、开始几天可以用而过几天就不工作了
(1)太阳能电池接线不正确。
(2)太阳能电池没有连接好。
3、不能光控
(1)太阳能电池接线不正确。
(2)没有设置此项功能,请重新设置。
4、开机就工作,不能光控也不能时控
(1)没有设置此项功能,请重新设置。
(2)太阳能板的环境光足够强。
5、工作指示闪个不停
负载有短路或负载过大。
