薄膜太阳能电池说明书

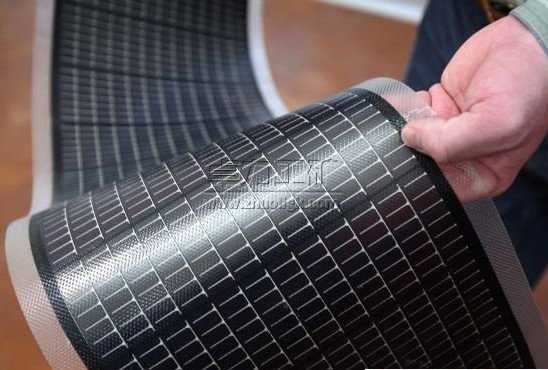

薄膜太阳能电池是缓解能源危机的新型光伏器件。薄膜太阳能电池可以使用在价格低廉的陶瓷、石墨、金属片等不同材料当基板来制造，形成可产生电压的薄膜厚度仅需数μm，目前转换效率最高可以达13%。薄膜电池太阳电池除了平面之外，也因为具有可挠性可以制作成非平面构造其应用范围大，可与建筑物结合或是变成建筑体的一部份，应用非常广泛。
历史背景
随着煤、石油、天然气等能源日益枯竭和环境污染日益加剧,人们迫切需要寻找清洁可再生新能源。作为地球无限可再生的无污染能源———太阳能的应用日益引起人们的关注,将太阳能转化为电能的太阳能电池的研制得到了迅速发展。目前以商品化的晶体硅太阳能电池的光电转化效率最高,但受材料纯度和制备工艺限制,成本高,很难再提高转化效率或降低成本。薄膜太阳能电池只需几μm的厚度就能实现光电转换,是降低成本和提高光子循环的理想材料。
制造技术
薄膜太阳电池可以使用在价格低廉的玻璃、塑料、陶瓷、石墨，金属片等不同材料当基板来制造，形成可产生电压的薄膜厚度仅需数μm，因此在同一受光面积之下可较硅晶圆太阳能电池大幅减少原料的用量(厚度可低于硅晶圆太阳能电池90%以上)，目前实验室转换效率最高已达20%以上，规模化量产稳定效率最高约13%。薄膜太阳电池除了平面之外，也因为具有可挠性可以制作成非平面构造其应用范围大，可与建筑物结合或是变成建筑体的一部份，在薄膜太阳电池制造上，则可使用各式各样的沉积(deposition)技术，一层又一层地把p-型或n-型材料长上去，常见的薄膜太阳电池有非晶硅、CuInSe2 (CIS)、CuInGaSe2 (CIGS)、和CdTe..等。
模块结构
薄膜太阳能模块是由玻璃基板、金属层、透明导电层、电器功能盒、胶合材料、半导体层..等所构成的。
产品应用
半透明式的太阳能电池模块：建筑整合式太阳能应用(BIPV)
薄膜太阳能之应用：随身折迭式充电电源、军事、旅行
薄膜太阳能模块之应用：屋顶、建筑整合式、远程电力供应、国防
厚度比较
晶体硅(180～250μm)、单结非晶硅薄膜(600nm)，叠层非晶硅薄膜（400nm~500nm）。
特色
1.相同遮蔽面积下功率损失较小(弱光情况下的发电性佳)
2.照度相同下损失的功率较晶圆太阳能电池少
3.有较佳的功率温度系数
4.较佳的光传输
5.较高的累积发电量
6.只需少量的硅原料
7.没有内部电路短路问题(联机已经在串联电池制造时内建)
8.厚度较晶圆太阳能电池薄
9.材料供应无虑
10.可与建材整合性运用(BIPV)
材料种类
砷化镓
GaAs属于III-V族化合物半导体材料，其能隙为1.4eV，正好为高吸收率太阳光的值，与太阳光谱的匹配较适合，且能耐高温，在250℃的条件下，光电转换性能仍很良好，其最高光电转换效率约30%，特别适合做高温聚光太阳电池。砷化镓生产方式和传统的硅晶圆生产方式大不相同，砷化镓需要采用磊晶技术制造，这种磊晶圆的直径通常为4—6英寸，比硅晶圆的12英寸要小得多。磊晶圆需要特殊的机台，同时砷化镓原材料成本高出硅很多，最终导致砷化镓成品IC成本比较高。磊晶目前有两种，一种是化学的MOCVD，一种是物理的MBE。GaAs等III-V化合物薄膜电池的制备主要采用MOVPE和LPE技术，其中MOVPE方法制备GaAs薄膜电池受衬底位错，反应压力，III-V比率，总流量等诸多参数的影响。GaAs(砷化镓)光电池大多采用液相外延法或MOCVD技术制备。用GaAs作衬底的光电池效率高达29.5%(一般在19.5%左右)，产品耐高温和辐射，但生产成本高，产量受限，现今主要作空间电源用。以硅片作衬底，MOCVD技术异质外延方法制造GaAs电池是降用低成本很有希望的方法。已研究的砷化镓系列太阳电池有单晶砷化镓，多晶砷化镓，镓铝砷--砷化镓异质结，金属-半导体砷化镓，金属--绝缘体--半导体砷化镓太阳电池等。
砷化镓材料的制备类似硅半导体材料的制备，有晶体生长法，直接拉制法，气相生长法，液相外延法等。由于镓比较稀缺，砷有毒，制造成本高，此种太阳电池的发展受到影响。除GaAs外，其它III-V化合物如Gasb，GaInP等电池材料也得到了开发。
1998年德国费莱堡太阳能系统研究所制得的GaAs太阳能电池转换效率为24.2%，为欧洲记录。首次制备的GaInP电池转换效率为14.7%。另外，该研究所还采用堆叠结构制备GaAs，Gasb电池，该电池是将两个独立的电池堆叠在一起，GaAs作为上电池，下电池用的是GaSb，所得到的电池效率达到31.1%。
砷化镓(GaAs)III-V化合物电池的转换效率可达28%，GaAs化合物材料具有十分理想的光学带隙以及较高的吸收效率，抗辐照能力强，对热不敏感，适合于制造高效单结电池。但是GaAs材料的价格不菲，因而在很大程度上限制了用GaAs电池的普及。
铜铟硒
铜铟硒CuInSe2简称CIC.CIS材料的能降为1.1 eV，适于太阳光的光电转换，另外，CIS薄膜太阳电池不存在光致衰退问题。因此，CIS用作高转换效率薄膜太阳能电池材料也引起了人们的注目。
CIS电池薄膜的制备主要有真空蒸镀法和硒化法。真空蒸镀法是采用各自的蒸发源蒸镀铜，铟和硒，硒化法是使用H2Se叠层膜硒化，但该法难以得到组成均匀的CIS。CIS薄膜电池从80年代最初8%的转换效率发展到现今的15%左右。日本松下电气工业公司开发的掺镓的CIS电池，其光电转换效率为15.3%(面积25 px2)。1995年美国可再生能源研究室研制出转换效率17.1%的CIS太阳能电池，这是迄今为止世界上该电池的最高转换效率。预计到2000年CIS电池的转换效率将达到20%，相当于多晶硅太阳能电池。CIS作为太阳能电池的半导体材料，具有价格低廉，性能良好和工艺简单等优点。
碲化镉
CdTe是Ⅱ-Ⅵ族化合物半导体，带隙1.5eV，与太阳光谱非常匹配，最适合于光电能量转换，是一种良好的PV材料，具有很高的理论效率(28%)，性能很稳定，一直被光伏界看重，是技术上发展较快的一种薄膜电池。碲化镉容易沉积成大面积的薄膜，沉积速率也高。CdTe薄膜太阳电池通常以CdS/CdTe异质结为基础。尽管CdS和CdTe和晶格常数相差10%，但它们组成的异质结电学性能优良，制成的太阳电池的填充因子高达FF =0.75。
制备CdTe多晶薄膜的多种工艺和技术已经开发出来，如近空间升华、电沉积、PVD、CVD、CBD、丝网印刷、溅射、真空蒸发等。丝网印刷烧结法：由含CdTe、CdS浆料进行丝网印刷CdTe、CdS膜，然后在600～700℃可控气氛下进行热处理1h得大晶粒薄膜。近空间升华法：采用玻璃作衬底，衬底温度500～600℃，沉积速率10μm/min.真空蒸发法：将CdTe从约700℃加热钳埚中升华，冷凝在300～400℃衬底上，典型沉积速率1 nm/s. 以CdTe吸收层，CdS作窗口层半导体异质结电池的典型结构：减反射膜/玻璃/(SnO2:F)/CdS/P-CdTe/背电极。电池的实验室效率不断攀升，现今突16%。20世纪90年代初，CdTe电池已实现了规模化生产，但市场发展缓慢，市场份额一直徘徊在1%左右。商业化电池效率平均为8%-10%。
人们认为，CdTe薄膜太阳电池是太阳能电池中最容易制造的，因而它向商品化进展最快。提高效率就是要对电池结构及各层材料工艺进行优化，适当减薄窗口层CdS的厚度，可减少入射光的损失，从而增加电池短波响应以提高短路电流密度，较高转换效率的CdTe电池就采用了较薄的CdS窗口层而创了最高纪录。要降低成本，就必须将CdTe的沉积温度降到550℃以下，以适于廉价的玻璃作衬底;实验室成果走向产业，必须经过组件以及生产模式的设计、研究和优化过程。至今，不仅有许多国家的研究小组已经能够在低衬底温度下制造出转换效率12%以上的CdTe太阳电池，而且在大面积组件方面取得了可喜的进展，许多公司正在进行CdTe薄膜太阳电池的中试和生产厂的建设，有的已经投产。

卓力工矿是国内知名薄膜太阳能电池生产厂家，有丰富的经验为客户提供高品质的薄膜太阳能电池及完善的售后服务，如果您想了解最新薄膜太阳能电池价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：薄膜太阳能电池发货时间？ 薄膜太阳能电池售后保障？ 薄膜太阳能电池订货需要提供什么信息？

产品标签：薄膜太阳能电池| 薄膜太阳能电池价格|薄膜太阳能电池厂家
