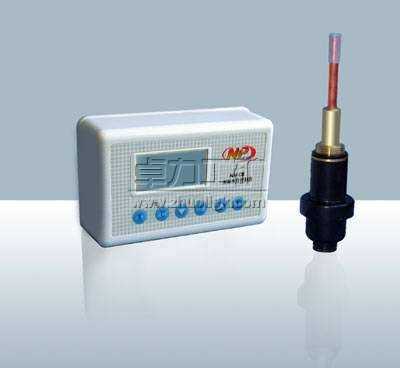

太阳能热水器温差控制器说明书

卓力优供：DS18B20数字温度传感器 TSC系列热敏电阻太阳能热水器温度传感器 RTD系列铂电阻太阳能热水器温度传感器 PTC系列太阳能热水器温度传感器 咨询热线：132 8008 2001 曹经理

太阳能热水器温差控制器适用于太阳能热水器室内水箱的测温和控制及供热/制冷管道温度计量和工业领域测温和控制。

分类
目前国内外与能源配套的温度传感器大体有：
TSC系列热敏电阻温度传感器（国内）
RTD系列铂电阻温度传感器（国内外）
PTC系列温度传感器（国内外）
IC集成温度传感器
数字温度传感器等。
用户可以按不同的需要和结构选用以上传感器 。

DS18B20数字温度传感器
简介
该产品采用美国DALLAS公司生产的 DS18B20可组网数字温度传感器芯片封装而成，具有耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温和控制领域。
技术性能描述
1.1 独特的单线接口方式，在与DS18B20微处理器连接时仅 需要一条口线即可实现微处理器与DS18B20的双向通讯。
1.2 测温范围 －55℃～+125℃，固有测温分辨率0.5℃。
1.3 支持多点组网功能，多个DS18B20可以并联在唯一的三线上，实现多点测温
1.4 工作电源: 3~5V/DC
1.5 在使用中不需要任何外围元件,测量结果以9~12位数字量方式串行传送
1.6 保护管直径/插入深度 Φ6 /35mm, Φ6 /105mm, Φ6 /150mm等
1.7 适用于各种介质工业管道和狭小空间设备测温
1.8 标准安装螺纹 M10X1, M12X1.5, G1/2”任选
1.9 PVC电缆直接出线或德式球型接线盒出线,便于与其它电器设备连接。
应用范围
2.1 该产品适用于太阳能热水器室内水箱的测温和控制
2.2: 也可以用于供热/制冷管道温度计量和工业领域测温和控制
3：
产品型号与规格
型 号 测温范围 安装螺纹 保护管直径 电缆长度
TS- 18B20 -55~125 无 Φ6 1.5 m
TS- 18B20A -55~125 M10X1 Φ6 1.5m
TS- 18B20B -55~125 G 1/2” Φ6 接线盒

TSC系列热敏电阻太阳能热水器温度传感器
（主要用于国内产品配套）
1：NTC热敏电阻温度传感器
1.1 测量温度范围 -50℃~120℃
1.2 R25电阻值 10K,20K 等
1.3 B值 3435K，3950K，3270K,4537K等
1.4 R25电阻值和B值精度分别可达±1%~5%
1.5 不锈钢保护管直径 Φ4，Φ5，Φ6 长度任选
1.6 外引线采用PVC绝缘电缆或高温电缆
1.7 安装方式： 直管式 (可直接插入予装的太阳能热水器套管内）
螺纹式 M8X1，M10X1，G1/2
带接线盒螺纹式 G1/2
1.8 产品型号与规格
型号 测温范围 阻值R25 保护管直径 安装螺纹 外引线电缆
TS-101 -30~120℃ 10K/20K/50K Φ4,Φ5,Φ6 无 1.5~10m
TS-102 -30~120℃ 10K/20K/50K Φ4,Φ5,Φ6 M10X1 1.5~10m
TS-103 -30~150℃ 10K/20K/50K Φ6 G1/2 接线盒

RTD系列铂电阻太阳能热水器温度传感器
（主要用于国外产品配套）
该产品采用日本Pt100，Pt1000薄膜铂热电阻元件精心制作而成，具有精度高，稳定性好，可靠性强，产品寿命长等优点。具有广泛的应用范围。
2.1 测量温度范围 -50℃~180℃
2.2 产品性能符合IEC751-1995和JIS有关标准。
2.2 采用日本Pt100，Pt1000薄膜铂热电阻元件
2.3 精度等级 A, B
2.4 适用于DN15~25, DN40~DN250各种介质工业管道和狭小空间设备测温
2.5 标准安装螺纹 M8X1, M10X1, G1/2”任选
2.6 探头保护管直径 Φ4, Φ5, Φ6
2.7 公称压力 0.6MPa
2.8 德式球型接线盒出线或高温电缆直接出线，便于与其它电器设备连接
2.9 安装方式：
直管式 (可直接插入予装的太阳能热水器套管内）
螺纹式 M8X1，M10X1，G1/2"
带接线盒螺纹式 G1/2"
2.10 产品型号与规格
型号 测温范围 分度号 安装螺纹 外引线 电缆
TSP-101 -30~180℃ PT100/PT1000 Φ4,Φ5,Φ6 无 1.5~10m
TSP-102 -30~180℃ PT100/PT1000 Φ4,Φ5,Φ6 M10X1 1.5~10m
TSP-103 -30~250℃ PT100/PT1000 Φ6 G1/2“ 接线盒

PTC系列太阳能热水器温度传感器
（主要用于国外产品配套)
该产品采用进口Philips硅电阻元件精心制作而成，具有精度高，稳定性好，可靠性强，产品寿命长等优点。具有广泛的应用范围。
3.1 测量温度范围 -50℃~150℃
3.2 温度系数TC 0.79%/K
3.3 精度等级 0.5%
3.4 采用Philips硅电阻元件
3.5 探头保护管直径 Φ4,Φ5,Φ6
3.6 标准安装螺纹 M10X1,G1/2” 任选
3.7 公称压力 0.6MPa
3.8 德式球型接线盒出线或硅胶电缆直接出线，便于与其它电器设备连接。
3.9 适用于各种介质工业管道和狭小空间设备测温
3.10 安装方式：
直管式 (可直接插入予装的太阳能热水器套管内）
螺纹式 M8X1，M10X1，G1/2"
带接线盒螺纹式 G1/2"
3.11 产品型号与规格
型 号 测温范围 Ω/R25 保护管直径 安装螺纹 电缆长度
KTY81-110 -50~150 1KΩ Φ6 无 1.5 m
KTY81-210 -50~150 2K Φ6 无 1.5 m
KTY81-210A -50~150 2KΩ Φ6 M10X1 1.5m
KTY81-210B -50~150 2KΩ Φ6 G1/2” 接线盒
