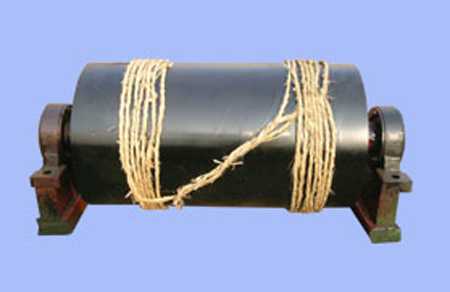

带式输送机改向滚筒(导向滚筒)说明书

改向滚筒适用于机械、冶金、矿山、港口码头、化工医药、水泥建材、钢铁、煤矿等领域，是各种移动带式输送机的驱动装置，也可供某些固定带式输送机使用。
改向滚筒包括用于输送带在输送机端部的改向、增加传动滚筒围包角的导向滚筒、拉紧滚筒和用于拉紧装置的导向滚筒，被广泛应用于电厂、港口、矿山、冶金、建材等部门。
1定义
改向滚筒(bend pulley)又叫导向滚筒，是常见的皮带输送机五金配件，主要用于改变输送带的运行方向或压紧输送带使其增大与传动滚筒的包角。
2特点
改向滚筒具有结构紧凑、重量轻、占用少、性能可靠、外型美观、使用安全方便、在粉尘大、潮湿泥泞等恶劣条件下仍能正常工作的特点。
3结构
结构  改向滚筒是由轴、轴承座、辐板、筒体组成，表面覆盖橡胶以增大改向滚筒与输送带间的摩擦系数，轴承座内装调心滚子轴承，保证了支撑的稳定性，又保证了转动灵活。
改向滚筒主要在皮带运动的下方，如皮带运送方向为左，那么改向滚筒在皮带机的右侧，主要结构为轴承和钢筒，传动滚筒是皮带机的主动轮，从两者之间的关系来说就好比自行车两个车轮，后轮就是传动滚筒，前轮是改向滚筒；改向滚筒和传动滚筒在结构上是没有区别的，都是由主轴滚筒轴承及轴承室组成传动滚筒分主传动和从动两种。
4工作原理
改向滚筒包括用于输送带在输送机端部的改向、增加传动滚筒围包角的导向滚筒、拉紧滚筒和用于拉紧装置的导向滚筒

改向滚筒　Ｂ＝500－1400

B	D	A	L	L1	Q	P	H	h	M	N	ds	滚动轴承型号	重量 (公斤)	图号
500	320	800	600	902	260	320	90	33	70	—	22	1310	93	TD1B1
	400												104	TD1B2
650	320	960	750	1062	260	320	90	33	70	—	22	1310	104	TD2B1
	400				280	340	100				27	1312	132	TD2B1
	500												155	TD2B3
800	320	1180	950	1282	280	340	100	33	70	—	27	1312	134	TD3B1
	400			1292	350	410	120		90			1316	211	TD3B2
	500												237	TD3B3
	630												268	TD3B4
1000	400	1410	1150	1512	280	340	100	33	70	—	27	1312	191	TD4B2
	500			1522	350	410	120		90			1316	319	TD4B3
	630												367	TD4B4
	800												444	TD4B5
1200	400	1660	1400	1762	280	340	100	33	70	—	27	1312	235	TD5B2
	500			1790	380	460	140		130	80		3520	418	TD5B3
	630												473	TD5B4
	800												559	TD5B5
	1000												659	TD5B6
1400	400	1860	1600	1962	280	340	100	33	70	—	27	1312	259	TD6B2
	500			1990	380	460	140		130	80		3520	454	TD6B3
	630												514	TD6B4
	800												606	TD6B5
	1000												792	TD6B6
	1250												995	TD6B7
