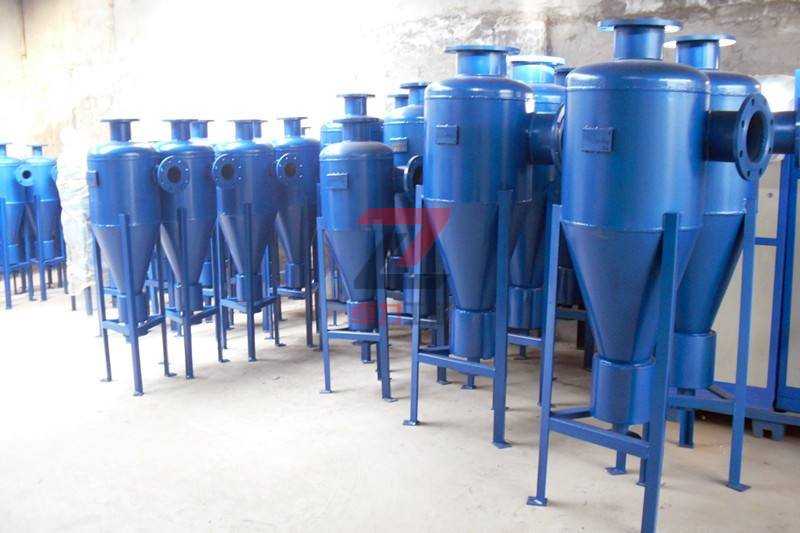

旋流除砂过滤器是根据离心沉降和密度差的原理而生产的专用设备。当水流在一定的压力下，从除砂器进口以切向进入设备后，产生强烈的旋转运动，由于砂水密度不同，在离心力、向心浮力、流体曳力的作用下，因受力不同，从而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，从而达到除砂的目的。在一定范围和条件下，除砂器进水压力越大，除砂率越高，并可多台并联使用。
应用范围
河水、井水除沙、洗煤水、工业选矿、固液分离、液体除气以及非互溶液体的分离等。可应用于空调水处理、化学、石油、矿业、医药、纺织等许多行业。
旋流除砂过滤器工作原理：
工作旋流除沙器是利用离心分离的原理进行除沙，由于进水管安装在筒体的偏心位置，当水通过旋流除沙器进水管后，首先沿筒体的周围切线方向形成斜向下的周围流体，水流旋转着向下推移，当水流达到锥体某部位后，转而沿筒体轴心向上旋转，最后经出水管排出，杂污在流体惯性离心力和自身重力作用下，沿锥体壁面落入设备下部锥形渣斗中，锥体下部设有构件防止杂物向上泛起，当积累在渣斗中的杂物到一定程度时，只要开启手动蝶阀，杂物即可在水流作用下流出旋流除沙器。
产品特点 ：
1、结构简单、成本低廉，易于安装和操作。
2、与其它设备相比，具有体积小，处理能力大，节省现场空间。
3、除污效率高，阻力系数小，过流量大，清污方便、运行可靠。
4、可在运行中清污，即不必关闭水泵。
|
型号
|
处理流量
（m3/h）
|
进水口
（mm）
|
出水口
（mm）
|
外型尺寸（mm）
|
|
|
|
|
|
罐体尺寸
ф×H
|
排砂口
ф1
|
宽
W
|
H1
|
H2
|
|
|
|
|
|
QC-XL/A（B）-40
|
4-11
|
40
|
50
|
300×860
|
40
|
360
|
640
|
140
|
|
QC-XL/A（B）-50
|
10-18
|
50
|
65
|
300×910
|
50
|
364
|
680
|
140
|
|
QC-XL/A（B）-60
|
18-26
|
60
|
80
|
300×1030
|
50
|
364
|
780
|
140
|
|
QC-XL/A（B）-80
|
26-45
|
80
|
100
|
300×1095
|
65
|
368
|
830
|
180
|
|
QC-XL/A（B）-100
|
45-70
|
100
|
125
|
300×1205
|
80
|
368
|
920
|
200
|
|
QC-XL/A（B）-125
|
70-100
|
125
|
150
|
400×1310
|
80
|
440
|
980
|
200
|
|
QC-XL/A（B）-150
|
100-158
|
150
|
200
|
500×1410
|
80
|
538
|
1010
|
200
|
|
QC-XL/A（B）-200
|
158-280
|
200
|
250
|
600×1550
|
100
|
628
|
1065
|
200
|
|
QC-XL/A（B）-250
|
280-400
|
250
|
300
|
800×1750
|
100
|
793
|
1170
|
200
|
|
QC-XL/A（B）-300
|
440-640
|
300
|
350
|
900×1990
|
125
|
887
|
1375
|
250
|
|
QC-XL/A（B）-350
|
640-865
|
350
|
400
|
1000×2200
|
150
|
1021
|
1520
|
300
|
|
QC-XL/A（B）-400
|
865-1130
|
400
|
450
|
1200×2440
|
150
|
1195
|
1685
|
300
|
|
QC-XL/A（B）-450
|
1130-1430
|
450
|
500
|
1400×2660
|
200
|
1247
|
1830
|
350
|
|
QC-XL/A（B）-500
|
1430-1800
|
500
|
600
|
1400×2800
|
200
|
1277
|
1950
|
350
|
|
QC-XL/A（B）-600
|
1620-2520
|
600
|
700
|
1800×3300
|
200
|
1612
|
2245
|
350
|
|
备 注
|
该设备的默认过滤精度为2.5mm。
|
|
|
|
|
|
|
|
|
型号
|
处理流量
（m3/h）
|
进水口
（mm）
|
出水口
（mm）
|
外型尺寸（mm）
|
|
|
|
|
|
罐体尺寸
ф×H
|
排砂口
ф1
|
宽
W
|
H1
|
H2
|
|
|
|
|
|
QC-XL/BZD-40
|
4-11
|
40
|
50
|
300×1060
|
40
|
360
|
840
|
200
|
|
QC-XL/BZD-50
|
10-18
|
50
|
65
|
300×1110
|
50
|
364
|
880
|
200
|
|
QC-XL/BZD-60
|
18-26
|
60
|
80
|
300×1230
|
50
|
364
|
980
|
200
|
|
QC-XL/BZD-80
|
26-45
|
80
|
100
|
300×1300
|
65
|
368
|
1035
|
250
|
|
QC-XL/BZD-100
|
45-70
|
100
|
125
|
300×1505
|
80
|
368
|
1220
|
250
|
|
QC-XL/BZD-125
|
70-100
|
125
|
150
|
400×1655
|
80
|
440
|
1325
|
250
|
|
QC-XL/BZD-150
|
100-158
|
150
|
200
|
500×1850
|
80
|
538
|
1450
|
250
|
|
QC-XL/BZD-200
|
158-280
|
200
|
250
|
600×1970
|
100
|
628
|
1485
|
300
|
|
QC-XL/BZD-250
|
280-400
|
250
|
300
|
800×2310
|
100
|
793
|
1730
|
300
|
|
QC-XL/BZD-300
|
440-640
|
300
|
350
|
900×2690
|
125
|
887
|
2075
|
300
|
|
QC-XL/BZD-350
|
640-865
|
350
|
400
|
1000×2900
|
150
|
1021
|
2220
|
300
|
|
QC-XL/BZD-400
|
865-1130
|
400
|
450
|
1200×3100
|
150
|
1195
|
2385
|
300
|
|
QC-XL/BZD-450
|
1130-1430
|
450
|
500
|
1400×3500
|
200
|
1247
|
2720
|
350
|
|
QC-XL/BZD-500
|
1430-1800
|
500
|
600
|
1400×3700
|
200
|
1277
|
2850
|
350
|
|
QC-XL/BZD-600
|
1620-2520
|
600
|
700
|
1800×4200
|
200
|
1612
|
3145
|
350
|
|
备 注
|
该设备的默认过滤精度为2mm。
|
|
|
|
|
|
|
|
|
